Описание и принцип работы электростеклоподъемников

Как устроены стеклоподъемники и их виды

В основном, данное устройство оборудовано в дверце автомобиля, в отдельном специальном подрамнике или же на самом корпусе.

Устройство стеклоподъемников состоит из:

  • привода;
  • подъемного механизма;
  • блока управления.

Все составляющие устройства объединены в общий блок, который состоит из кнопок и микросхем.

Привод комплектуется электрическим двигателем, червячной и зубчатой передачей. Подобная конструкция позволяет создать усилие на подъемник, который, в свою очередь, запускает в действие режим поднятия или опускания стекол. Сам процесс перемещения стекла происходит благодаря электродвигателю, который в свою очередь запускается при нажатии кнопки в салоне автомобиля. ЭСП значительно повышают комфорт и легко встраиваются в корпус.

Механизм подъема имеет некие разновидности, которые отличаются между собой строением и принципом действия:

Если сравнить данные типы стеклоподъемников, можно отметить, что реечный механизм подъема отличается своей долговечностью. Он состоит из электрического мотора, который приводит в действие шестерню, благодаря чему происходит процесс передвижения линейной системы реек. Данный тип обладает низкой степенью шума и высокой скоростью поднятия и опускания стекла. Рациональнее всего устанавливать реечный механизм на правый или левый передний подъемник, так как они не будут отвлекать своим шумом. Более того, быстрое и легкое движение стекла водителю необходимо из соображений безопасности и комфорта.

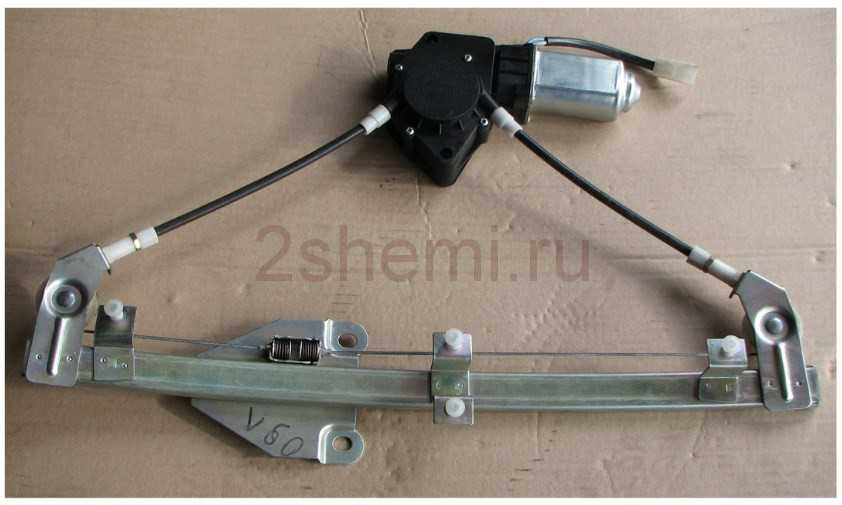

Если же выбирать тросовый подъемник, то стоит учесть его быстрое изнашивание. Данный тип подъемника выбирают большинство автомобилистов, так как он обладает высокой ремонтопригодностью. Изношенные или деформированные механизмы и запчасти можно с легкостью найти в любом специализированном магазине.

Рычажный тип ЭСП отличается своей надежной конструкцией и небольшим размером. Его механизм подъема может состоять из одного или двух рычагов, которые обеспечивают равномерное перемещение стекол. Их конструкция позволяет легко их монтировать и демонтировать. Такой вид стеклоподъемника подходит практически к каждой модели автомобиля.

Главным преимуществом электростеклоподъемников является доводка стекла, которая позволяет закрывать окна автоматически при включении сигнализации.

Устройство электростеклоподъемника

Главная задача стеклоподъемников заключается в поднятии и опускании стекол, установленных в дверях автомобиля. Сначала для этого использовались исключительно механические системы, которые в народе называются «мясорубками» или «веслами». Теперь же им на замену постепенно приходят электрические системы, а механический привод устанавливается только на бюджетные модели автомобилей.

Зачастую установка электрической системы происходит внутри дверей, но также они могут монтироваться в специальных подрамниках или других местах – это зависит от фантазии и находчивости автомобильных производителей. Стеклоподъемный механизм в редких случаях может крепиться и на самом корпусе.

В состав конструкции стеклоподъемника входят следующие элементы:

  • подъемник;
  • электрический привод;
  • блок управления механизмом.

Управление электростеклоподъемниками возлагается на блок управления, состоящий из микросхемы и клавиш. Нажимая соответствующие кнопки, водитель регулирует открытие правого или левого окна. Привод состоит из нескольких элементов, один из которых представляет собой электрический двигатель, а другой – зубчатую или червячную передачу.

Элементы конструкции находятся на одном и том же блоке. Благодаря приводу создается необходимое усилие, передающееся стеклоподъемнику, в результате чего стекло двигается. Благодаря червячной передаче, которая содержится в конструкции электростеклоподъемника, можно предотвратить незапланированное открытие окон.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

  • электродвигатели;
  • выключатели, расположенные в дверях;
  • проводка;
  • стекла.

Общее устройство системы ЭП

Схема Подключения Кнопки Стеклоподъемника

Снимите панель, на которой находится кнопка стеклоподъемника.


Обычно система состоит из двухпозиционного переключателя на приборной панели или центральной консоли, проводной через две цепи к двигателю в каждой двери.


Диск расположен в двух направляющих вправо и влево внутри. Доводчик стекол Pandora DWM Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. как подключить стеклоподъёмник ваз


Также желательно провести проверку пружин и каждой детали на исправность. От доводчика идет 2 провода, они постоянно замкнуты между собой в нем.


Гид удерживается вместе с винтом, так что диск не выскальзывает.


В сегодняшней статье мы поговорим о том, как подключить кнопку стеклоподъемника и отремонтировать ее, если она вдруг перестала работать. Для управления стеклоподъемниками применяются клавиши, которые со временем могут выйти из строя. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.


Самостоятельная установка доводчика стекол

Сколько стоит поставить на машину стеклоподъемники

Многие автовладельцы неплохо владеют навыками ремонта, особенно собственники возрастных «болидов». Как правило, у них есть гараж и широкий выбор инструмента. Для таких мастеров установка электростеклоподъемника на авто не составит труда. Достаточно купить необходимый комплект ЭСП и монтажные элементы. Неопытным владельцам рекомендуется обратиться в специализированный сервис. За услуги мастера придется заплатить отдельно.

При самостоятельной установке

Если собственник того же Daewoo Nexia будет самостоятельно ставить ЭСП, то его издержки составят не более 4 500 руб.

Таблица 1. Основные комплектующие для установки электростеклоподъемников.

Наименования Стоимость, руб.
Комплект подъемников «ФОРВАРД» R150 3 510
Клавиши управления «Приора» (2 шт.) 400
Клипсы для дверной карты (20 шт.) 140
Разъемы (2 шт.) 160
Провод ПВА (21 м) 126
Гофра 10 м 60
Итого 4 396

Как видно, основные затраты приходятся на подъемники.

Модернизация в сервисе

Для жителей Москвы установить ЭСП можно в квалифицированном сервисе, которых в столице более 1 000 шт. Для примера возьмем ателье Trinityauto (Общество с ограниченной ответственностью «Группа Компаний Гепард»). Здесь за работу специалиста придется отдать не менее 2 000 руб.

Таблица 2. Модернизация машины в сервисе.

Наименование работ Цена, руб.
Установка штатного электростеклоподъемника (2 двери) 2 000
Установка универсального ЭСП (2 двери) 3 000
Установка дополнительной клавиши управления ЭСП 600

В таблице указана лишь стоимость услуг. Если прибавить расходы на комплект ЭСП и сопутствующие материалы (для Daewoo Nexia), то получим сумму не менее 7 500 руб.

Если надоело крутить «мясорубку» и хочется добавить комфорта в управление, то можно установить на автомобиль электростеклоподъемники. Монтаж нетрудно сделать самостоятельно. При отсутствии навыков ремонта машину следует доверить мастерам специализированного сервиса.

Установка электростеклоподъемников своими руками

Большинство современных автомобилей имеют установленные еще на заводе электрические системы подъема стекол. К сожалению, ранее, данные системы, делающие автомобиль более комфортным, ставились не так часто, да и сейчас еще встречаются комплектации без оных.

Многие автовладельцы не хотят мериться с неудобством механических систем стеклоподъемников и самостоятельно устанавливают электрические стеклоподъемники. В рамках данной статьи, мы расскажем, как правильно подобрать систему электростеклоподъемников и как ее установить в автомобиль.

Как выбрать систему электрических стеклоподъемников?

Для начала, нужно знать, что можно оснастить электрическим приводом все стекла в автомобиле или только передние. Еще, при выборе электростеклоподъемников, стоит учитывать тот факт, что самыми лучшими устройствами, являются те, которые принято называть штатными, то есть устанавливаемые на заводе. Поэтому, стоит посмотреть в магазинах автомобильных запчастей такие системы, а если не найдете, то обратиться на так называемые разборки, вполне возможно удастся найти подходящий вариант в отличном состоянии. Если вы сомневаетесь по поводу заводских элетрических подъемников, то только зря забиваете себе голову.

Все дело в том, что, во-первых – заводские электростеклоподъемники изначально изготавливаются под определенную модель автомобиля, а значит, идеально становятся и учитывают особенности конструкции. Во-вторых, такие стеклоподъемники с электрическим приводом более мощные, нежели универсальные. В-третьих, система монтажа таких электростеклоподъемников значительно проще. В-четвертых, в отличие от большинства универсальных электрических подъемников, заводские электростеклоподъемники, поддаются ремонту.

Видео. Установка электростеклоподъемников на ВАЗ своими руками

Напомним, что в предыдущей статье мы рассматривали как установить и подключить биксенон на автомобиль своими руками. Только в нашей статье представлены полезные рекомендации по установке, подключению и использованию биксеноновых огней.

Если штатные электрические стеклоподъемники найти не удалось, то придется приобретать универсальные, которые вставляются вместо ручек механического привода. Такие комплекты состоят из электродвигателя, механических элементов, присоединяющихся к валу стеклоподъемников, кнопок, предохранителей и проводов.

Как самостоятельно произвести установку электрических стеклоподъемников?

Процесс установки электрических стеклоподъемников, состоит из четырех основных шагов:

1. Разборка дверей машины и снятие системы механических стеклоподъемников. 2. Протяжка электрических проводов от дверей машины в ее кузов. 3. Установка системы электростеклоподъемников в двери автомобиля, установка кнопок управления, подключение подсветки и самой системы к электропитанию автомобиля. 4. Сборка дверей машины.

В случаях, когда устанавливаются заводские электростеклоподъемники, механический привод удаляет полностью, если же устанавливается универсальная система электрических стеклоподъемников, то демонтируется только ручка, а к механическому приводу штатной системы подключается электромотор. Отверстие в обшивке двери транспортного средства закрывается специальной заглушкой.

Очень важным моментом, при установке универсальных электрических стеклоподъемников, является полная исправность существующего механического устройства привода стекол. Все дело в том, что даже очень мощный электромотор будет с трудом справляться с заедающим механическим приводом.

Рекомендуется при монтаже проводов питания и привода системы электростеклоподъемников, использовать специальные резиновые манжеты, которые называются гофрами. Также, не стоит сбрасывать со счетов хомуты крепления. Все дело в том, что чем аккуратнее будут уложены провода, тем дольше они прослужат. Грайте на гривни в слоти 777 на сайті казино онлайн casino Україна

Кнопки следует устанавливать либо в штатные места, которые первично закрыты пластиковыми заглушками, либо выпиливать под них электрическим лобзиком дополнительные отверстия. Также, при монтаже рекомендуется смазать все механические части системы, чтобы продлить срок ее службы и улучшить качество работы. Видео. Как установить и подключить электростеклоподъемники своими руками

Стоит заметить, что установка электростеклоподъемников на станции технического обслуживания обойдется около полутора тысяч рублей за одну дверь. Эта стоимость включает в себя и работы и саму систему электрических стеклоподъемников.

Электростеклоподъемники на ВАЗ 2106

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Замена классического механизма

Для ВАЗ 2106 механизмы для поднятия стекол бывают двух разновидностей:

Виды Характеристики
Тросовые. Состоят из электропривода с редуктором и катушкой с намотанным тросом. Верхний барабан соединен с классическим стеклоподъемником через шлицы, предназначен для приведения в действие троса.
Реечные. Имеют иную конструкцию и работают по принципу рулевой рейки в авто. Такие устройства хороши для автомобильных стекол с тугим ходом, так как сам механизм имеет легкий ход.

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

Порядок ваших действий при проведении процедуры снятия неисправного изделия и установки нового, следующий.

  1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
  2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
  3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
  4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
  5. Натяните трос на ролики без провисания и сильного натяжения.
  6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
  7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Замена стеклоподъемного механизма «шестерки» делается достаточно просто и не требует больших затрат времени и средств.

Последовательность действий при установке электростеклоподъёмника

Для того чтобы осуществить тюнинг «шестерки» путем установки электрических подъемников стекол, не обязательно обращаться в автомастерскую. Это можно сделать самому. На современном рынке автомобильных деталей присутствует большой выбор комплектов электростеклоподъемников. Чтобы установить устройство самостоятельно, не требуется особых знаний и навыков. Обычно в комплект стеклоподъемников входят электропроводка, управляющие клавиши, крепежные детали.

Установка механизма довольно проста и делается в такой последовательности.

  1. Демонтируйте дверь, установите электростеклоподъёмник. Для крепления к каркасу автомобильной двери используйте саморезы. Сделать это следует аккуратно, чтобы дверь в результате не деформировалась.
  2. Проверьте ход стекла на легкость скольжения. При необходимости отрегулируйте направляющие.
  3. Подключите электропроводку, сверяясь с электросхемой. Провода протяните под панелью.
  4. Соберите дверь, установив на место ручек заглушки.
  5. Смонтируйте управляющую клавишу в панель приборов.
  6. Подключите аккумулятор и проверьте работоспособность системы. На этом установка завершена.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

Процесс замены штатных стеклоподъёмников ВАЗ 2109 на электрические

Прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и расходные материалы

  1. Комплект рычажных ЭСП «Гранат».
  2. Комплект торцовых головок.
  3. Набор рожковых ключей.
  4. Отвёртка плоская.
  5. Отвёртка с крестообразным жалом.
  6. Смазка ШРУС 4.

Последовательность операций при установке ЭСП «Гранат»

  • открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
  • с помощью плоской отвёртки снимается пластиковая обшивка передней двери;

  • стекло двери фиксируется в крайнем верхнем положении с помощью скотча;
  • с помощью торцовой головки на 10 откручиваются болты, которыми стекло прикручено к стеклоподъёмнику;

  • теперь необходимо снять направляющие стеклоподъёмника. Вначале откручивается нижняя гайка;

  • затем снимается пара гаек, удерживающих середину направляющей;

  • после этого откручивается верхняя гайка направляющей;

  • далее с помощью торцовой головки на 8 откручиваются 3 гайки около ручки стеклоподъёмника;

  • теперь ручка и направляющая стеклоподъёмного механизма полностью свободны. Он аккуратно извлекается из двери через большое отверстие;

  • следующий этап — установка ЭСП. Механизм ЭСП «Гранат» помещается в дверь (причём механизм должен быть полностью собран, в противном случае он просто не влезет в дверное отверстие);

  • установленный стеклоподъёмный механизм закрепляется в двери с помощью двух коротких шпилек, входящих в комплект ЭСП. Шпильки вкручиваются туда, где раньше находилось 2 болта направляющей;

  • теперь необходимо добиться того, чтобы отверстия для стекла на механизме ЭСП совпали с отверстиями на дверном стекле. Чтобы их совместить, на моторчик ЭСП необходимо подать напряжение с аккумулятора;

  • как только механизм поднимется до уровня стекла и крепёжные отверстия совпадут, зажимы стекла прикручиваются к механизму стеклоподъёмника с помощью двух болтов на 10 из комплекта ЭСП;

  • все трущиеся поверхности в механизме ЭСП смазываются составом ШРУС-4;

  • следующий шаг: прокладка проводки и установка кнопок стеклоподъёмников. На приборной панели ВАЗ 2109 ниша для кнопок находится слева от прикуривателя. Именно туда и устанавливаются кнопки активации стеклоподъёмников (никаких дополнительных отверстий в приборной панели делать не придётся);

  • проводка от мотора ЭСП выводится через технологические отверстия в двери, затем помещается в переднюю стойку (на которой тоже есть масса отверстий), заводится под приборную панель;
  • электроэнергию моторы ЭСП будут получать от штатного прикуривателя. Подключение моторов производится по схеме, представленной ниже;

  • после полной сборки схемы клеммы аккумулятора возвращаются на место и проверяется работа кнопок ЭСП, а также подсветки этих кнопок. Если подсветка не включается, необходимо поменять местами провода в гнёздах, обозначенных на схеме номерами 6 и 3;
  • далее проверяется работа моторов ЭСП. Стекло должно двигаться плавно. Рывки недопустимы. При проверке движения стекла необходимо следить за тем, чтобы оно не вышло из направляющей;
  • если стекло выдвигается рывками или при его движении слышен характерный скрип, то резиновый уплотнитель, из которого оно выдвигается, смазывается силиконовой смазкой;
  • после этого обшивка дверей возвращается на штатное место;

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Замена стеклоподъемника и его тросика на ваз 2107

Стеклоподъемники в автомобиле должны быть всегда в исправном состоянии, несмотря на то, что данный механизм используется далеко не при каждой поездке. На автомобилях семейства «Жигули» в заводском исполнении установлены тросовые стеклоподъемники с ручным приводом. Присутствие электростеклоподъемников говорит о доработке автомобиля владельцем. К тому же, они имеют иное устройство и относятся к категории реечных стеклоподъемников.

Замена стеклоподъемника ВАЗ 2107 осложнена стесненным пространством внутри двери.

Рассмотрим процедуру замены тросового стеклоподъемника в передних дверях ВАЗ 2107, 2106.

  • Снимаем дверную салонную ручку, ручку открывания двери и ручку привода стеклоподъемника. Отворачиваем кнопку блокировки замка двери. Демонтируем дверную обшивку.
  • Снимаем прижимные пластины троса (их 2 шт.). Затем опускаем стекло в нижнее положение.
  • Ослабляем крепление натяжного ролика с помощью ключа на 10. После этого, сдвинув натяжной ролик снимаем трос с ролика.
  • Выполнив все три вышеуказанных пункта, можно произвести замена тросика стеклоподъемника ВАЗ 2107, 2106.
  • Далее откручиваем оставшиеся три гайки крепления механизма стеклоподъемника. Делаем это ключом на 8
  • Когда все крепления механизма стеклоподъемника откручены, его можно вынуть через технологическое отверстие в двери, приподняв само стекло.
  • Перед установкой нового механизма стеклоподъемника смазываем трос.
  • Необходимо помнить, что на верхний ролик подается нижняя ветвь троса стеклоподъемника, а верхняя ветвь идет соответственно вниз. Поэтому, чтобы трос не запутался, необходимо применить проволоку, которая исключит запутывание троса. После установки троса и регулировки всей работы механизма, проволока убирается.
  • В механизме присутствует невидимый верхний ролик. На первый взгляд, одеть на него трос – неразрешимая проблема. Поступаем так — делаем на вершине троса незамкнутую петлю и поднимаем ее в проем двери, где расположен «слепой» ролик. Начинаем петлей делать зацепляющие движения (вверх-вниз), и в одной из попыток вы накинете петлю на ролик и сразу подтяните трос вниз, чтобы он не смог соскочить с ролика.
  • Дальнейшую установку проводим в последовательности, обратной снятию.
  • Проводим регулировку механизма, проверяем плавность перемещения стекла. После этого делаем окончательную затяжку гаек.

На этом замена стеклоподъемника ВАЗ 2107 завершена.

Предыдущие записи из категории: ВАЗ 2107

Замена замка зажигания ваз 2107, 2106, 2105, 2101 выполняется в такой последовательности: в начале отсоедините с аккумулятора минусовую клемму. Демонтируйте пластмассовый корпус рулевой колонки.

Замена тормозных колодок ваз 2107, 2106

В процессе эксплуатации автомобиля происходит неизбежный износ тормозных колодок. Это нормальное явление. Замена тормозных колодок ваз 2107, 2106 производится после оценки степени износа колодок. Важным показателем выступает толщина колодок.

Прокачка тормозной системы ваз 2107, 2106 после замены тормозной жидкости

Прокачка тормозной системы ваз 2107, 2106 необходима после замены тормозной жидкости, а также для удаления остатков воздуха из гидросистемы при замене и ремонте отдельных узлов тормозной системы ваз 2107, 2106. Прокачку тормозной системы необходимо выполнять с напарником.

Замена тормозного барабана на ваз 2107

Замена тормозного барабана ваз 2107, 2106 производится в следующей последовательности: 1. Поддомкратьте заднюю часть автомобиля и снимите колесо. 2. Накидным ключом на 12 выверните две направляющих шпильки.

Ремонт тормозных цилиндров передних колес ваз 2107, 2106

Ремонт тормозных цилиндров передних колес ваз 2107, 2106 осуществляется следующим образом. Для начала нужно снять суппорт с колеса авто(см. Замена суппорта тормоза переднего колеса ваз 2107, 2016) и зажать его в тиски.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Описание и принцип работы электростеклоподъемников

Как устроены стеклоподъемники и их виды

В основном, данное устройство оборудовано в дверце автомобиля, в отдельном специальном подрамнике или же на самом корпусе.

Устройство стеклоподъемников состоит из:

  • привода;
  • подъемного механизма;
  • блока управления.

Все составляющие устройства объединены в общий блок, который состоит из кнопок и микросхем.

Привод комплектуется электрическим двигателем, червячной и зубчатой передачей. Подобная конструкция позволяет создать усилие на подъемник, который, в свою очередь, запускает в действие режим поднятия или опускания стекол. Сам процесс перемещения стекла происходит благодаря электродвигателю, который в свою очередь запускается при нажатии кнопки в салоне автомобиля. ЭСП значительно повышают комфорт и легко встраиваются в корпус.

Механизм подъема имеет некие разновидности, которые отличаются между собой строением и принципом действия:

Если сравнить данные типы стеклоподъемников, можно отметить, что реечный механизм подъема отличается своей долговечностью. Он состоит из электрического мотора, который приводит в действие шестерню, благодаря чему происходит процесс передвижения линейной системы реек. Данный тип обладает низкой степенью шума и высокой скоростью поднятия и опускания стекла. Рациональнее всего устанавливать реечный механизм на правый или левый передний подъемник, так как они не будут отвлекать своим шумом. Более того, быстрое и легкое движение стекла водителю необходимо из соображений безопасности и комфорта.

Если же выбирать тросовый подъемник, то стоит учесть его быстрое изнашивание. Данный тип подъемника выбирают большинство автомобилистов, так как он обладает высокой ремонтопригодностью. Изношенные или деформированные механизмы и запчасти можно с легкостью найти в любом специализированном магазине.

Рычажный тип ЭСП отличается своей надежной конструкцией и небольшим размером. Его механизм подъема может состоять из одного или двух рычагов, которые обеспечивают равномерное перемещение стекол. Их конструкция позволяет легко их монтировать и демонтировать. Такой вид стеклоподъемника подходит практически к каждой модели автомобиля.

Главным преимуществом электростеклоподъемников является доводка стекла, которая позволяет закрывать окна автоматически при включении сигнализации.

Устройство электростеклоподъемника

Главная задача стеклоподъемников заключается в поднятии и опускании стекол, установленных в дверях автомобиля. Сначала для этого использовались исключительно механические системы, которые в народе называются «мясорубками» или «веслами». Теперь же им на замену постепенно приходят электрические системы, а механический привод устанавливается только на бюджетные модели автомобилей.

Зачастую установка электрической системы происходит внутри дверей, но также они могут монтироваться в специальных подрамниках или других местах – это зависит от фантазии и находчивости автомобильных производителей. Стеклоподъемный механизм в редких случаях может крепиться и на самом корпусе.

В состав конструкции стеклоподъемника входят следующие элементы:

  • подъемник;
  • электрический привод;
  • блок управления механизмом.

Управление электростеклоподъемниками возлагается на блок управления, состоящий из микросхемы и клавиш. Нажимая соответствующие кнопки, водитель регулирует открытие правого или левого окна. Привод состоит из нескольких элементов, один из которых представляет собой электрический двигатель, а другой – зубчатую или червячную передачу.

Элементы конструкции находятся на одном и том же блоке. Благодаря приводу создается необходимое усилие, передающееся стеклоподъемнику, в результате чего стекло двигается. Благодаря червячной передаче, которая содержится в конструкции электростеклоподъемника, можно предотвратить незапланированное открытие окон.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

  • электродвигатели;
  • выключатели, расположенные в дверях;
  • проводка;
  • стекла.

Общее устройство системы ЭП

Схема Подключения Кнопки Стеклоподъемника

Снимите панель, на которой находится кнопка стеклоподъемника.


Обычно система состоит из двухпозиционного переключателя на приборной панели или центральной консоли, проводной через две цепи к двигателю в каждой двери.


Диск расположен в двух направляющих вправо и влево внутри. Доводчик стекол Pandora DWM Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. как подключить стеклоподъёмник ваз


Также желательно провести проверку пружин и каждой детали на исправность. От доводчика идет 2 провода, они постоянно замкнуты между собой в нем.


Гид удерживается вместе с винтом, так что диск не выскальзывает.


В сегодняшней статье мы поговорим о том, как подключить кнопку стеклоподъемника и отремонтировать ее, если она вдруг перестала работать. Для управления стеклоподъемниками применяются клавиши, которые со временем могут выйти из строя. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.


Самостоятельная установка доводчика стекол

Сколько стоит поставить на машину стеклоподъемники

Многие автовладельцы неплохо владеют навыками ремонта, особенно собственники возрастных «болидов». Как правило, у них есть гараж и широкий выбор инструмента. Для таких мастеров установка электростеклоподъемника на авто не составит труда. Достаточно купить необходимый комплект ЭСП и монтажные элементы. Неопытным владельцам рекомендуется обратиться в специализированный сервис. За услуги мастера придется заплатить отдельно.

При самостоятельной установке

Если собственник того же Daewoo Nexia будет самостоятельно ставить ЭСП, то его издержки составят не более 4 500 руб.

Таблица 1. Основные комплектующие для установки электростеклоподъемников.

Наименования Стоимость, руб.
Комплект подъемников «ФОРВАРД» R150 3 510
Клавиши управления «Приора» (2 шт.) 400
Клипсы для дверной карты (20 шт.) 140
Разъемы (2 шт.) 160
Провод ПВА (21 м) 126
Гофра 10 м 60
Итого 4 396

Как видно, основные затраты приходятся на подъемники.

Модернизация в сервисе

Для жителей Москвы установить ЭСП можно в квалифицированном сервисе, которых в столице более 1 000 шт. Для примера возьмем ателье Trinityauto (Общество с ограниченной ответственностью «Группа Компаний Гепард»). Здесь за работу специалиста придется отдать не менее 2 000 руб.

Таблица 2. Модернизация машины в сервисе.

Наименование работ Цена, руб.
Установка штатного электростеклоподъемника (2 двери) 2 000
Установка универсального ЭСП (2 двери) 3 000
Установка дополнительной клавиши управления ЭСП 600

В таблице указана лишь стоимость услуг. Если прибавить расходы на комплект ЭСП и сопутствующие материалы (для Daewoo Nexia), то получим сумму не менее 7 500 руб.

Если надоело крутить «мясорубку» и хочется добавить комфорта в управление, то можно установить на автомобиль электростеклоподъемники. Монтаж нетрудно сделать самостоятельно. При отсутствии навыков ремонта машину следует доверить мастерам специализированного сервиса.

Установка электростеклоподъемников своими руками

Большинство современных автомобилей имеют установленные еще на заводе электрические системы подъема стекол. К сожалению, ранее, данные системы, делающие автомобиль более комфортным, ставились не так часто, да и сейчас еще встречаются комплектации без оных.

Многие автовладельцы не хотят мериться с неудобством механических систем стеклоподъемников и самостоятельно устанавливают электрические стеклоподъемники. В рамках данной статьи, мы расскажем, как правильно подобрать систему электростеклоподъемников и как ее установить в автомобиль.

Как выбрать систему электрических стеклоподъемников?

Для начала, нужно знать, что можно оснастить электрическим приводом все стекла в автомобиле или только передние. Еще, при выборе электростеклоподъемников, стоит учитывать тот факт, что самыми лучшими устройствами, являются те, которые принято называть штатными, то есть устанавливаемые на заводе. Поэтому, стоит посмотреть в магазинах автомобильных запчастей такие системы, а если не найдете, то обратиться на так называемые разборки, вполне возможно удастся найти подходящий вариант в отличном состоянии. Если вы сомневаетесь по поводу заводских элетрических подъемников, то только зря забиваете себе голову.

Все дело в том, что, во-первых – заводские электростеклоподъемники изначально изготавливаются под определенную модель автомобиля, а значит, идеально становятся и учитывают особенности конструкции. Во-вторых, такие стеклоподъемники с электрическим приводом более мощные, нежели универсальные. В-третьих, система монтажа таких электростеклоподъемников значительно проще. В-четвертых, в отличие от большинства универсальных электрических подъемников, заводские электростеклоподъемники, поддаются ремонту.

Видео. Установка электростеклоподъемников на ВАЗ своими руками

Напомним, что в предыдущей статье мы рассматривали как установить и подключить биксенон на автомобиль своими руками. Только в нашей статье представлены полезные рекомендации по установке, подключению и использованию биксеноновых огней.

Если штатные электрические стеклоподъемники найти не удалось, то придется приобретать универсальные, которые вставляются вместо ручек механического привода. Такие комплекты состоят из электродвигателя, механических элементов, присоединяющихся к валу стеклоподъемников, кнопок, предохранителей и проводов.

Как самостоятельно произвести установку электрических стеклоподъемников?

Процесс установки электрических стеклоподъемников, состоит из четырех основных шагов:

1. Разборка дверей машины и снятие системы механических стеклоподъемников. 2. Протяжка электрических проводов от дверей машины в ее кузов. 3. Установка системы электростеклоподъемников в двери автомобиля, установка кнопок управления, подключение подсветки и самой системы к электропитанию автомобиля. 4. Сборка дверей машины.

В случаях, когда устанавливаются заводские электростеклоподъемники, механический привод удаляет полностью, если же устанавливается универсальная система электрических стеклоподъемников, то демонтируется только ручка, а к механическому приводу штатной системы подключается электромотор. Отверстие в обшивке двери транспортного средства закрывается специальной заглушкой.

Очень важным моментом, при установке универсальных электрических стеклоподъемников, является полная исправность существующего механического устройства привода стекол. Все дело в том, что даже очень мощный электромотор будет с трудом справляться с заедающим механическим приводом.

Рекомендуется при монтаже проводов питания и привода системы электростеклоподъемников, использовать специальные резиновые манжеты, которые называются гофрами. Также, не стоит сбрасывать со счетов хомуты крепления. Все дело в том, что чем аккуратнее будут уложены провода, тем дольше они прослужат. Грайте на гривни в слоти 777 на сайті казино онлайн casino Україна

Кнопки следует устанавливать либо в штатные места, которые первично закрыты пластиковыми заглушками, либо выпиливать под них электрическим лобзиком дополнительные отверстия. Также, при монтаже рекомендуется смазать все механические части системы, чтобы продлить срок ее службы и улучшить качество работы. Видео. Как установить и подключить электростеклоподъемники своими руками

Стоит заметить, что установка электростеклоподъемников на станции технического обслуживания обойдется около полутора тысяч рублей за одну дверь. Эта стоимость включает в себя и работы и саму систему электрических стеклоподъемников.

Электростеклоподъемники на ВАЗ 2106

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Замена классического механизма

Для ВАЗ 2106 механизмы для поднятия стекол бывают двух разновидностей:

Виды Характеристики
Тросовые. Состоят из электропривода с редуктором и катушкой с намотанным тросом. Верхний барабан соединен с классическим стеклоподъемником через шлицы, предназначен для приведения в действие троса.
Реечные. Имеют иную конструкцию и работают по принципу рулевой рейки в авто. Такие устройства хороши для автомобильных стекол с тугим ходом, так как сам механизм имеет легкий ход.

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

Порядок ваших действий при проведении процедуры снятия неисправного изделия и установки нового, следующий.

  1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
  2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
  3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
  4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
  5. Натяните трос на ролики без провисания и сильного натяжения.
  6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
  7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Замена стеклоподъемного механизма «шестерки» делается достаточно просто и не требует больших затрат времени и средств.

Последовательность действий при установке электростеклоподъёмника

Для того чтобы осуществить тюнинг «шестерки» путем установки электрических подъемников стекол, не обязательно обращаться в автомастерскую. Это можно сделать самому. На современном рынке автомобильных деталей присутствует большой выбор комплектов электростеклоподъемников. Чтобы установить устройство самостоятельно, не требуется особых знаний и навыков. Обычно в комплект стеклоподъемников входят электропроводка, управляющие клавиши, крепежные детали.

Установка механизма довольно проста и делается в такой последовательности.

  1. Демонтируйте дверь, установите электростеклоподъёмник. Для крепления к каркасу автомобильной двери используйте саморезы. Сделать это следует аккуратно, чтобы дверь в результате не деформировалась.
  2. Проверьте ход стекла на легкость скольжения. При необходимости отрегулируйте направляющие.
  3. Подключите электропроводку, сверяясь с электросхемой. Провода протяните под панелью.
  4. Соберите дверь, установив на место ручек заглушки.
  5. Смонтируйте управляющую клавишу в панель приборов.
  6. Подключите аккумулятор и проверьте работоспособность системы. На этом установка завершена.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

Процесс замены штатных стеклоподъёмников ВАЗ 2109 на электрические

Прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и расходные материалы

  1. Комплект рычажных ЭСП «Гранат».
  2. Комплект торцовых головок.
  3. Набор рожковых ключей.
  4. Отвёртка плоская.
  5. Отвёртка с крестообразным жалом.
  6. Смазка ШРУС 4.

Последовательность операций при установке ЭСП «Гранат»

  • открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
  • с помощью плоской отвёртки снимается пластиковая обшивка передней двери;

  • стекло двери фиксируется в крайнем верхнем положении с помощью скотча;
  • с помощью торцовой головки на 10 откручиваются болты, которыми стекло прикручено к стеклоподъёмнику;

  • теперь необходимо снять направляющие стеклоподъёмника. Вначале откручивается нижняя гайка;

  • затем снимается пара гаек, удерживающих середину направляющей;

  • после этого откручивается верхняя гайка направляющей;

  • далее с помощью торцовой головки на 8 откручиваются 3 гайки около ручки стеклоподъёмника;

  • теперь ручка и направляющая стеклоподъёмного механизма полностью свободны. Он аккуратно извлекается из двери через большое отверстие;

  • следующий этап — установка ЭСП. Механизм ЭСП «Гранат» помещается в дверь (причём механизм должен быть полностью собран, в противном случае он просто не влезет в дверное отверстие);

  • установленный стеклоподъёмный механизм закрепляется в двери с помощью двух коротких шпилек, входящих в комплект ЭСП. Шпильки вкручиваются туда, где раньше находилось 2 болта направляющей;

  • теперь необходимо добиться того, чтобы отверстия для стекла на механизме ЭСП совпали с отверстиями на дверном стекле. Чтобы их совместить, на моторчик ЭСП необходимо подать напряжение с аккумулятора;

  • как только механизм поднимется до уровня стекла и крепёжные отверстия совпадут, зажимы стекла прикручиваются к механизму стеклоподъёмника с помощью двух болтов на 10 из комплекта ЭСП;

  • все трущиеся поверхности в механизме ЭСП смазываются составом ШРУС-4;

  • следующий шаг: прокладка проводки и установка кнопок стеклоподъёмников. На приборной панели ВАЗ 2109 ниша для кнопок находится слева от прикуривателя. Именно туда и устанавливаются кнопки активации стеклоподъёмников (никаких дополнительных отверстий в приборной панели делать не придётся);

  • проводка от мотора ЭСП выводится через технологические отверстия в двери, затем помещается в переднюю стойку (на которой тоже есть масса отверстий), заводится под приборную панель;
  • электроэнергию моторы ЭСП будут получать от штатного прикуривателя. Подключение моторов производится по схеме, представленной ниже;

  • после полной сборки схемы клеммы аккумулятора возвращаются на место и проверяется работа кнопок ЭСП, а также подсветки этих кнопок. Если подсветка не включается, необходимо поменять местами провода в гнёздах, обозначенных на схеме номерами 6 и 3;
  • далее проверяется работа моторов ЭСП. Стекло должно двигаться плавно. Рывки недопустимы. При проверке движения стекла необходимо следить за тем, чтобы оно не вышло из направляющей;
  • если стекло выдвигается рывками или при его движении слышен характерный скрип, то резиновый уплотнитель, из которого оно выдвигается, смазывается силиконовой смазкой;
  • после этого обшивка дверей возвращается на штатное место;

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Замена стеклоподъемника и его тросика на ваз 2107

Стеклоподъемники в автомобиле должны быть всегда в исправном состоянии, несмотря на то, что данный механизм используется далеко не при каждой поездке. На автомобилях семейства «Жигули» в заводском исполнении установлены тросовые стеклоподъемники с ручным приводом. Присутствие электростеклоподъемников говорит о доработке автомобиля владельцем. К тому же, они имеют иное устройство и относятся к категории реечных стеклоподъемников.

Замена стеклоподъемника ВАЗ 2107 осложнена стесненным пространством внутри двери.

Рассмотрим процедуру замены тросового стеклоподъемника в передних дверях ВАЗ 2107, 2106.

  • Снимаем дверную салонную ручку, ручку открывания двери и ручку привода стеклоподъемника. Отворачиваем кнопку блокировки замка двери. Демонтируем дверную обшивку.
  • Снимаем прижимные пластины троса (их 2 шт.). Затем опускаем стекло в нижнее положение.
  • Ослабляем крепление натяжного ролика с помощью ключа на 10. После этого, сдвинув натяжной ролик снимаем трос с ролика.
  • Выполнив все три вышеуказанных пункта, можно произвести замена тросика стеклоподъемника ВАЗ 2107, 2106.
  • Далее откручиваем оставшиеся три гайки крепления механизма стеклоподъемника. Делаем это ключом на 8
  • Когда все крепления механизма стеклоподъемника откручены, его можно вынуть через технологическое отверстие в двери, приподняв само стекло.
  • Перед установкой нового механизма стеклоподъемника смазываем трос.
  • Необходимо помнить, что на верхний ролик подается нижняя ветвь троса стеклоподъемника, а верхняя ветвь идет соответственно вниз. Поэтому, чтобы трос не запутался, необходимо применить проволоку, которая исключит запутывание троса. После установки троса и регулировки всей работы механизма, проволока убирается.
  • В механизме присутствует невидимый верхний ролик. На первый взгляд, одеть на него трос – неразрешимая проблема. Поступаем так — делаем на вершине троса незамкнутую петлю и поднимаем ее в проем двери, где расположен «слепой» ролик. Начинаем петлей делать зацепляющие движения (вверх-вниз), и в одной из попыток вы накинете петлю на ролик и сразу подтяните трос вниз, чтобы он не смог соскочить с ролика.
  • Дальнейшую установку проводим в последовательности, обратной снятию.
  • Проводим регулировку механизма, проверяем плавность перемещения стекла. После этого делаем окончательную затяжку гаек.

На этом замена стеклоподъемника ВАЗ 2107 завершена.

Предыдущие записи из категории: ВАЗ 2107

Замена замка зажигания ваз 2107, 2106, 2105, 2101 выполняется в такой последовательности: в начале отсоедините с аккумулятора минусовую клемму. Демонтируйте пластмассовый корпус рулевой колонки.

Замена тормозных колодок ваз 2107, 2106

В процессе эксплуатации автомобиля происходит неизбежный износ тормозных колодок. Это нормальное явление. Замена тормозных колодок ваз 2107, 2106 производится после оценки степени износа колодок. Важным показателем выступает толщина колодок.

Прокачка тормозной системы ваз 2107, 2106 после замены тормозной жидкости

Прокачка тормозной системы ваз 2107, 2106 необходима после замены тормозной жидкости, а также для удаления остатков воздуха из гидросистемы при замене и ремонте отдельных узлов тормозной системы ваз 2107, 2106. Прокачку тормозной системы необходимо выполнять с напарником.

Замена тормозного барабана на ваз 2107

Замена тормозного барабана ваз 2107, 2106 производится в следующей последовательности: 1. Поддомкратьте заднюю часть автомобиля и снимите колесо. 2. Накидным ключом на 12 выверните две направляющих шпильки.

Ремонт тормозных цилиндров передних колес ваз 2107, 2106

Ремонт тормозных цилиндров передних колес ваз 2107, 2106 осуществляется следующим образом. Для начала нужно снять суппорт с колеса авто(см. Замена суппорта тормоза переднего колеса ваз 2107, 2016) и зажать его в тиски.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
