Как сделать замену маслосъемных колпачков на ваз-2107

Как выбрать лучшие?

Практически до средины 90-х годов отечественные автомобили комплектовались продукцией Курского завода резинотехнических изделий. Средняя температура в рабочей зоне составляет примерно 1800°C, а используемая для их изготовления резина была рассчитана только до 1500°C. Поэтому ходимость таких деталей составляла не более 30 тысяч км. пробега. Сегодня их не производят однако изредка ещё появляются в продаже.

С приходом в отечественный автопром технологий от Порше, получило развитие производство колпачков на основе нового состава. В его основу был положен фторкаучук, применение которого дало положительные результаты. После сравнительных испытаний с продукцией таких и «Elring

» были получены хорошие результаты.

Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем.

Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д.

При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей.

Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно — нет проблем, если решимости не хватает — могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого.

Отключаем датчики, шланги, тросики

Ну а если готовы сделать все своими руками — тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к «впускному коллектору»

Подготовка к замене маслосъемных колпачков — инструменты и материалы

Подготовительные работы достаточно простые — необходимо лишь найти нужный инструмент и место для выполнения работы. Место должно быть чистым без огромного количества пыли. Но к этому моменту требования не такие жесткие. Главными задачами исполнителя является правильный подбор инструмента, а также покупка самих колпачков и некоторых других автомобильных товаров для выполнения поставленной задачи. В частности, для качественной смены колпачков маслосъемных вам потребуется такой набор покупок в автомобильном магазине:

  • непосредственно колпачки, которые подходят для вашего авто и являются заводскими (желательно) или хотя бы сертифицированными;
  • прокладка клапанной крышки — в процессе придется демонтировать крышку, для монтажа потребуется прокладка;
  • герметик под прокладку клапанной крышки — о нем почему-то всегда забывают и получают неприятные сюрпризы в процессе работ;
  • съемник для маслосъемных колпачков — нехитрый инструмент, который, впрочем, можно чем-то заменить;
  • рассухариватель — лучше найти старый советский вариант в гараже, он прочнее и лучше работает;
  • отлично поможет в работе магнитный стержень или указка для снятия сухарей после их демонтажа с помощью инструмента.

В автомобильном магазине вам предложат купить запасные маслосъемные колпачки, ведь нередко при установке резина рвется. Если вы решили покупать варианты не заводского происхождения, стоит действительно купить пару запасных резиновых приборов, но зачастую они будут лишними. Впрочем, стоимость этого элемента очень низкая, потому можно и раскошелиться на запас. Больше ничего для смены МСК вам не потребуется, хотя хороший магазин предложит еще ряд инструментов, смазок и приборов.

Сообщества › Клуб Любителей Классики (и не только) › Блог › Как заменить маслосъемные колпачки на ВАЗ-2107 своими руками

Внешним признаком износа маслосъемных колпачков (сальников клапанов) является кратковременное появление голубого дыма из выхлопной трубы при пуске двигателя после продолжительной стоянки или при торможении двигателем после длительного движения под нагрузкой. Причем, постоянное дымление обычно не наблюдается.

Также, косвенными признаками является увеличенный расход масла, замасленные электроды свечей зажигания, масляные подтеки на клапанах.

Аналогичные признаки наблюдаются и при соскакивании колпачков с посадочных мест направляющих втулок клапанов.Заменить колпачки можно без снятия головки блока цилиндров. Целесообразнее эту операцию проводить совместно с заменой деталей ГРМ или при плановой настройке тепловых зазоров клапанов.

Для этого нам понадобится:— Комплект маслосъемных колпачков Ø8 мм— Пара сухариков (не обязательно)— Установочная втулка (при наличии) или термоусадочная трубка Ø8-10 мм— Пруток оловянного припоя Ø7-8 мм или другого мягкого металла— Обрезок шнура или проволоки— Динамометрический ключ— Гаечные и торцовые ключи на 7,8,10,13,17— Рассухариватель клапанов— Цанговый съемник-оправка (желательно) или узкогубцы для съема колпачков— Оправка для запрессовки колпачков— Щуп 0,15 мм или рейка для настройки теплового зазора клапанов— Пинцет или магнитная отвертка— Отвертка, молоток

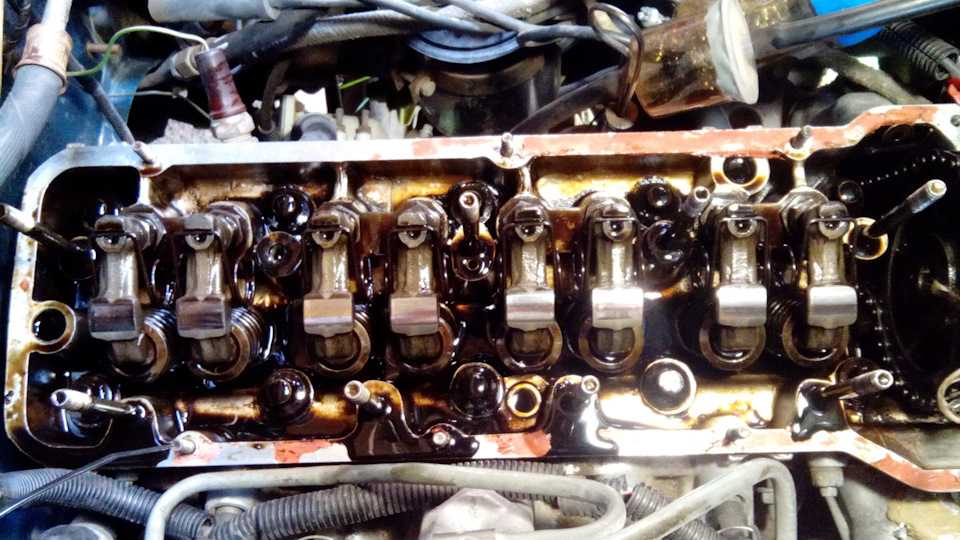

Итак, глушим двигатель и даем ему остыть. Снимаем крышку головки блока цилиндров и совмещаем метки ГРМ по верхней мертвой точке (ВМТ) 4-го цилиндра.

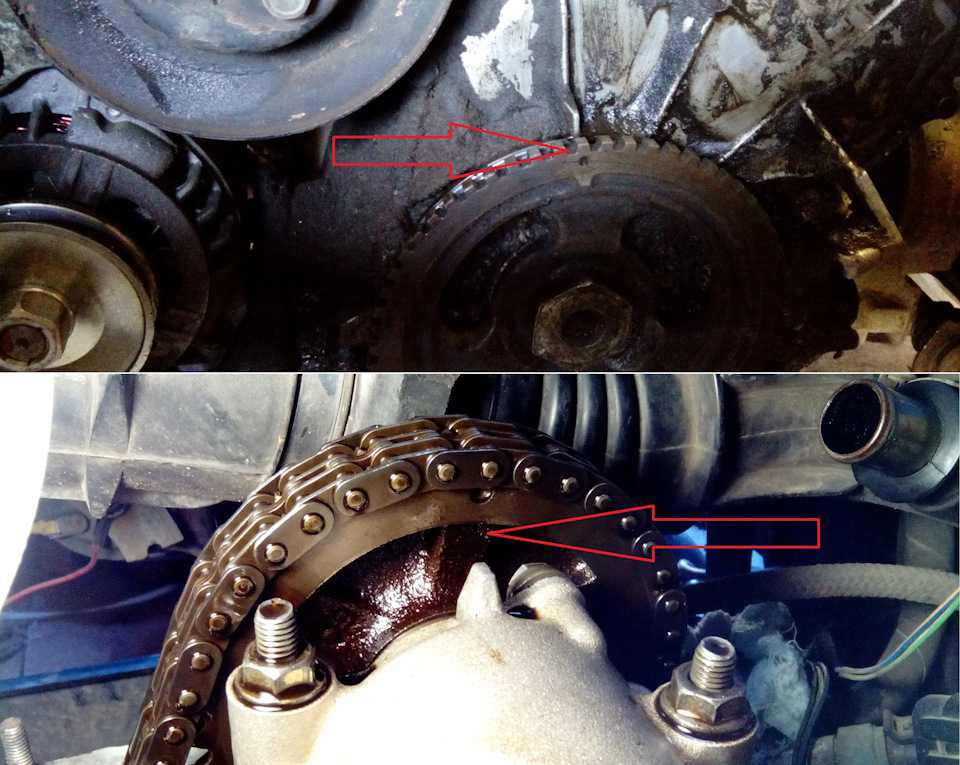

В этом положении поршни 1-го и 4-го цилиндров установятся в положение ВМТ, что исключит падение клапана в цилиндр при “рассухаривании” и облегчит его фиксацию оловянным прутком.

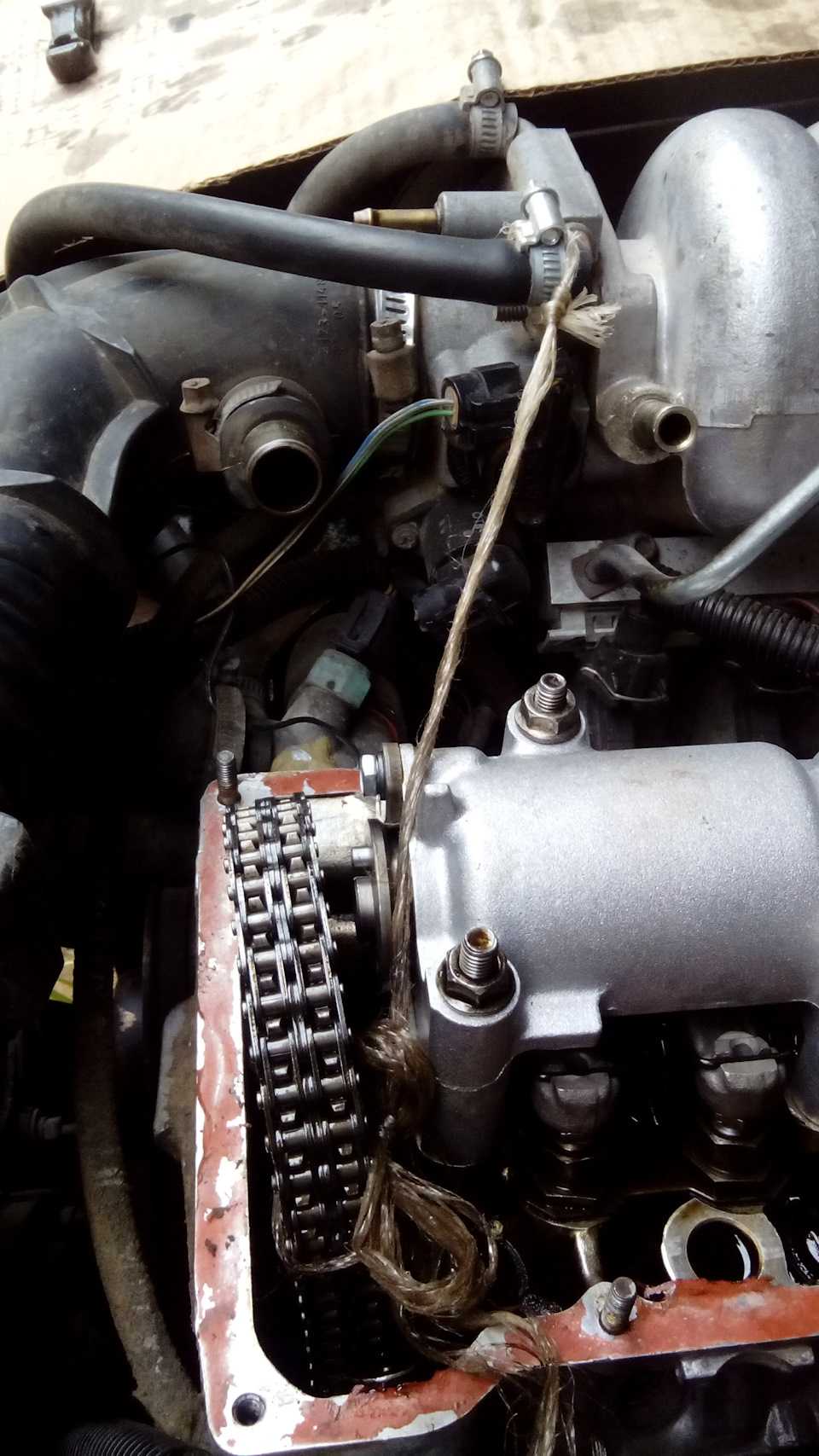

Ослабляем натяжитель цепи, отворачиваем гайку крепления и снимаем звезду распределительного вала вместе с цепью. Не допуская перескакивания цепи, связываем их вместе и фиксируем от падения в картер двигателя, чтобы не сбились фазы газораспределения.

Снимаем постель с распредвалом.

Откручиваем свечи, с помощью фонарика удостоверяемся, что поршень 1-го цилиндра находятся в верхнем положении. Преодолев усилие пружины, снимаем рокер (рычаг) клапана, а затем и саму пружину.С помощью подходящей торцевой головки наносим легкий удар молотком по верхней тарелке оттяжных пружин клапана для облегчения процесса “рассухаривания” в дальнейшем.

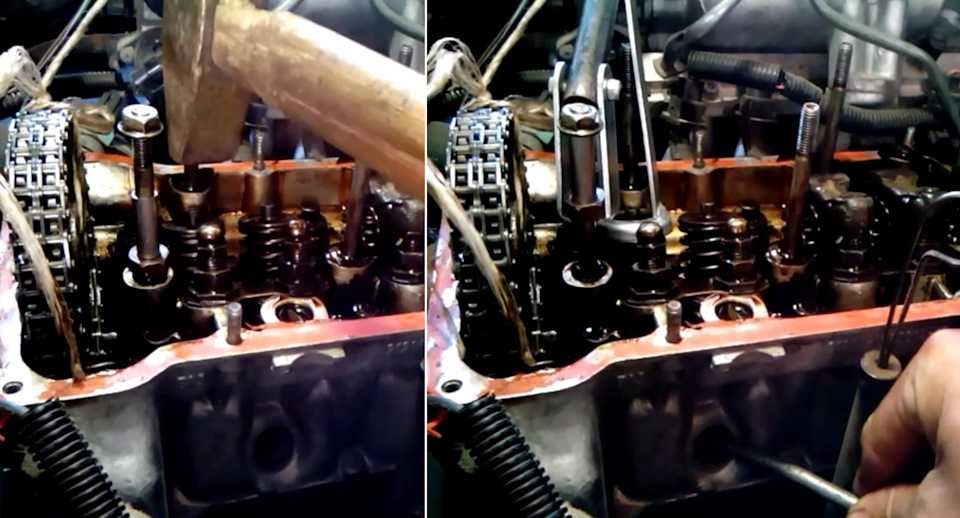

Вставляем оловянный прутик в свечное отверстие под клапан, надеваем рассухариватель и, продавливая тарелку, вынимаем освободившиеся сухарики пинцетом или магнитной отверткой. Затем снимаем рассухариватель, верхнюю тарелку с пружинами, а также опорную шайбу малой пружины.

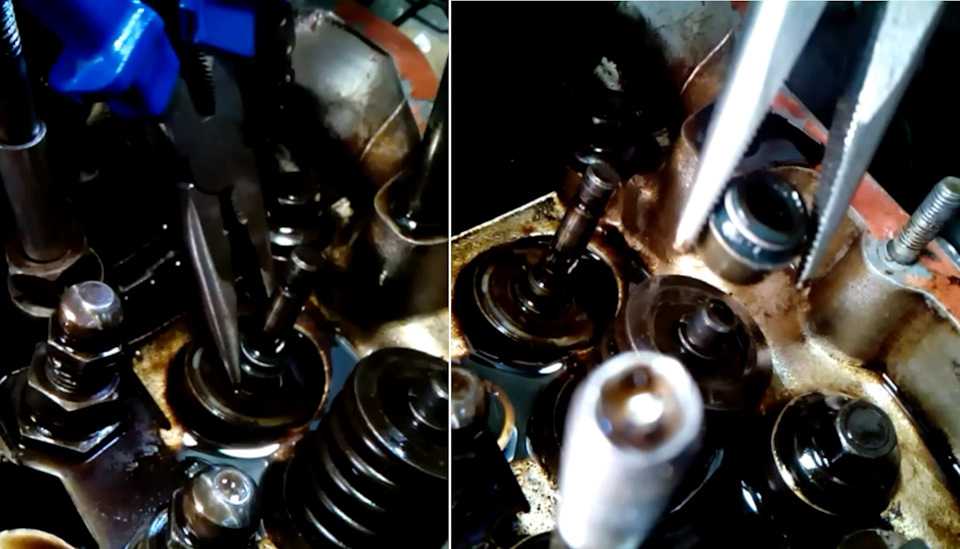

С помощью цангового инерционного съемника легкими ударами бойка снимаем колпачок с направляющей втулки клапана. При отсутствии данного приспособления, в крайнем случае, можно воспользоваться узкогубцами.

Однако, работать следует очень осторожно, так как ими легко повредить направляющую втулку из хрупкой металлокерамики, что грозит внеплановым ремонтом головки

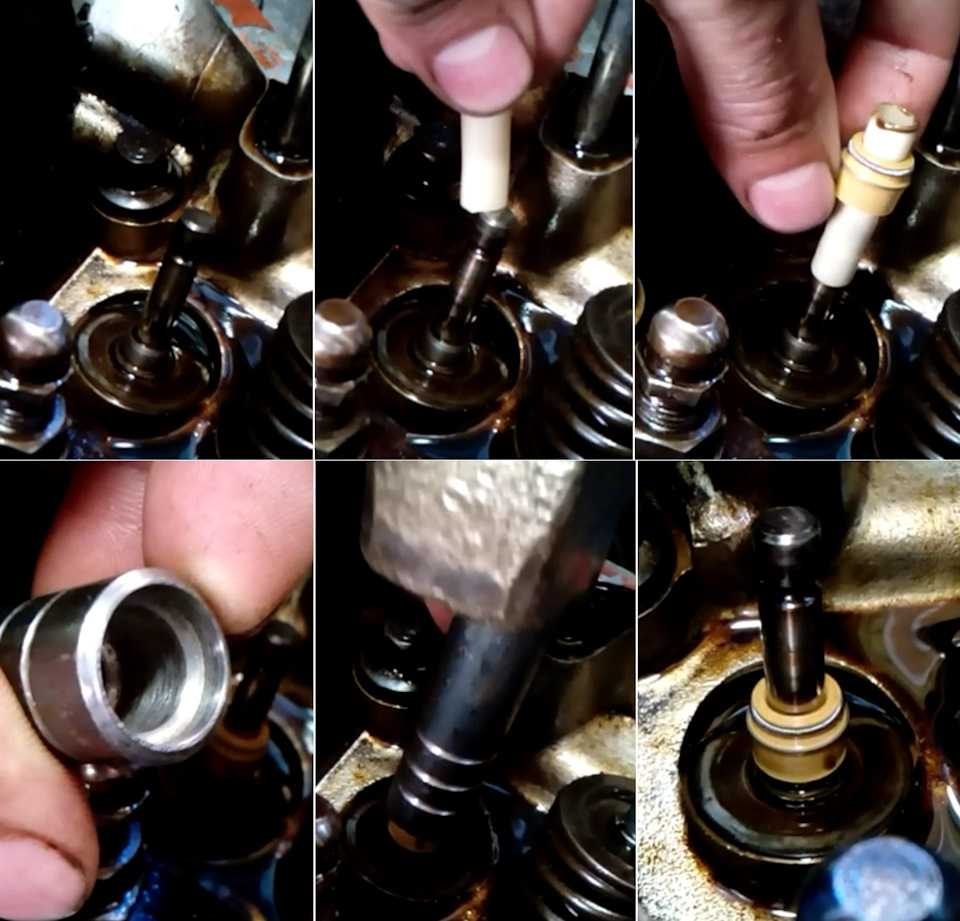

Протираем посадочное место, надеваем на стержень клапана установочную втулку (обычно идет в комплекте с колпачками) или подходящую по диаметру термоусадочную, чтобы не повредить рабочую кромку колпачка об выточку под сухари.

При значительном люфте и износе рабочих поверхностей направляющих втулок и стержня клапана желательно и необходимо тщательно обезжирить посадочные места, чтобы предотвратить соскальзывание колпачков с направляющих.

Надеваем колпачок и продвигаем до направляющей, предварительно смазав его рабочую кромку моторным маслом. Убираем установочную втулку, снимаем пружинку с колпачка, надеваем оправку и легкими ударами запрессовываем колпачок до упора, одеваем пружинку обратно.

Ставим пружины, тарелки и “засухариваем” клапан обратно, снимаем рассухариватель.После этого, пока поршень еще находится в ВМТ, вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Устанавливаем пружину и рокер на место.Аналогично меняем колпачки на втором клапане и на клапанах 4-го цилиндра. Затем, придерживая звездочку с цепью, проворачиваем коленчатый вал на 180°, а распредвал, соответственно, на 90° и заменяем колпачки 2-го и 3-го цилиндров. Для этого очень удобно использовать заднее колесо, вывешенное на 4-ой передаче.Заново выставляем коленчатый вал в положение ВМТ 4-го цилиндра и устанавливаем распредвал с звездочкой на место. Затяжку производим динамометрическим ключом с усилием 2,2 кгс·м согласно схеме затяжки.

После установки распредвала и натяжки цепи обязательно настраиваем тепловые зазоры в клапанах.Видео процесса:

Когда пора менять колпачки

Опытные водители автомобилей могут с легкостью понять, когда необходимо проводить замену. Причем это легко сделать своими руками, не прибегая к помощи специалистов из мастерской. Если увидите следующие признаки, то значит, пора менять колпачки.

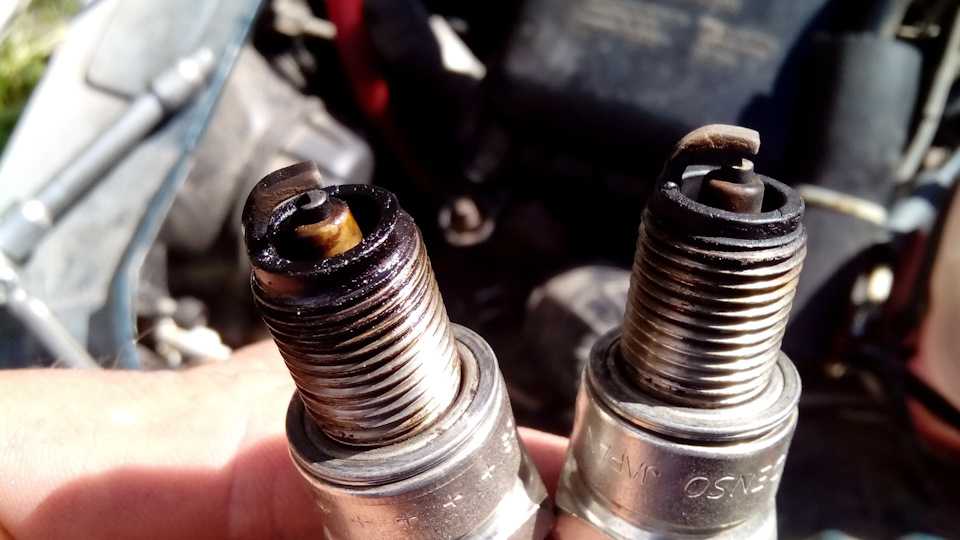

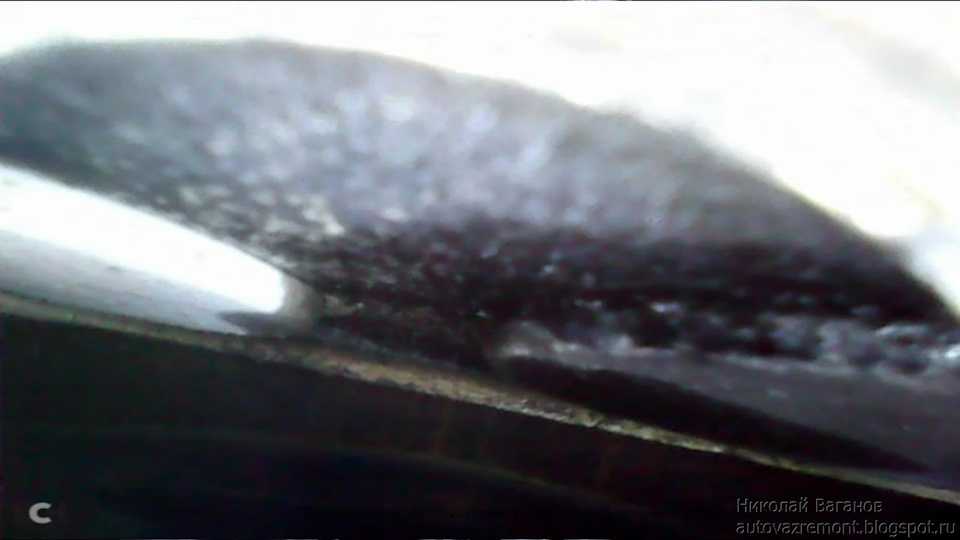

Появился черный нагар на свечах зажигания

Важно понять, что речь не о саже, а именно о нагаре. Сажа может свидетельствовать о других проблемах.
Наличие голубого дыма

Причина ему – сильный масляный налет.
Очень большой расход масла. Довести двигатель до подобного состояния трудно, и это считается серьезной проблемой. Когда сальник в двигателе слишком уж износился, он будет «пить» масло с такой жаждой, что оно просто будет вылетать через выхлопную. Поэтому не стоит удивляться, когда проехав всего пару сотен километров, вы обнаружите, что у вас совсем не осталось масла, а ведь залито оно было недавно.

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Работающий двигатель заставляет постоянно двигаться все элементы газораспределительного механизма. Они трутся между собой, что неизбежно приводит к износу. Чтобы снизить скорость износа, на поверхность каждого элемента попадает масло. При этом нужно следить за тем, чтобы масло не оказалось в рабочей зоне клапанов. Иначе мотор начнет давать сбои. Чтобы в камеру сгорания не проникало ни капли масла, устанавливаются сальники.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

  1. Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
  2. Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
  3. Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.

Замена колпачков на автомобиле ВАЗ 21124

При замене колпачков своими руками используемых в автомобилях других марок необходимо учитывать:

  • Соблюдение диаметров стержня клапана с посадочным пояском направляющей втулки.
  • 0,5 миллиметров не должна превышать высота нового колпачка, в другом случае он может быть поврежден тарелкой пружины при наибольшем ходе клапана.
  • Не сильно должны отличаться длины посадочных мест направляющей втулки и колпачка. При коротком пояске на последнем он может быть поврежден краем втулки, когда колпачок «глубоко» садится на втулку. Нарушить уплотнение может втулка, отжимающая кромку колпачка от оси клапана.
  • Необходимо следить, чтобы не было кольцевого выступа на внутренней посадочной поверхности колпачка, который имеется в случае отсутствия армирующей втулки. Колпачок на гладкую втулку садится с большим натягом, а наличие выступа может привести к повреждению элемента или он соскочит с втулки.
  • Влияет год выпуска двигателя, при замене маслосъемных колпачков.

Инструкция по замене маслосъемных колпачков автомобиля ВАЗ 21124 включает в себя следующие пункты.

Инструменты для работы

  • Ключи на «8» и «10», лучше трубчатые.
  • Отвертка.
  • Оправка, для установки колпачков.
  • Пинцет.
  • Молоток.
  • Съемники специальные для снятия колпачков.

Порядок демонтажа колпачков

Каким образом производится на ВАЗ 21124 замена маслосъемных колпачков, можно увидеть на видео. Итак:

  • Отсоединяется аккумуляторная батарея.
  • Выкручиваются свечи зажигания. При рассухаривании клапанов через отверстия для свечей, клапана будут изнутри придерживаться.
  • Поршень первого цилиндра устанавливается в положение верхней мертвой точки такта сжатия.
  • Снимается ремень для привода газораспределительного устройства.
  • Удаляются шкивы распределительных валов.
  • Откручивается задняя защитная крышка ремня газораспределителя.
  • Снимается крышка головки блока цилиндров.
  • Освобождаются от крепления корпуса подшипников распредвалов и снимается корпус.
  • Вытаскиваются из опор ГБЦ распределительные валы.
  • Извлекаются гидротолкатели клапанов из отверстий в головке блока цилиндров.
  • Устанавливается приспособление, с помощью которого сжимаются пружины клапанов. Для этого в одно из отверстий ГБЦ вворачивается болт, фиксирующий крышку подшипника распредвала, а приспособление цепляется за этот болт.
  • Приспособлением сжимается пружина клапана.
  • Из верхней тарелочки пружины вынимаются два сухаря. Для этого используются пинцет или намагниченная отвертка, как показано на фото.

Сухарики извлекаются из узла

Приспособление удаляется.

Снимается тарелка пружин.
Удаляется пружина.
С направляющей втулки для клапана спрессовывается огрубевший старый маслосъемный колпачок

Если специального приспособления нет, можно использовать и пассатижи, но нужно обратить внимание, чтобы не повредить для клапанов направляющие втулки. Использовать две отвертки нельзя.

Вытаскивание колпачков с помощью пассатижей

Установка колпачков

Маслосъемный колпачок окунается в моторное масло и вставляется в оправку.
Осторожно запрессовывается до упора.
Если на стержне клапана установлена направляющая втулка, она снимается.
Устанавливаются пружины и их тарелки.
Пружина сжимается приспособлением и устанавливаются сухари таким образом, чтобы они располагались в проточках стержня клапана.

  • Устанавливается гидротолкатель клапана.
  • Все колпачки меняются аналогично.

Затем выполняется сборка узла:

  • Устанавливается на двигатель головка блока.
  • Моторным маслом смазываются гидротолкатели и опоры распредвалов в головке блока.
  • Устанавливаются распредвалы в опоры таким образом, чтобы в сторону противоположную от толкателей клапанов были расположены кулачки первого цилиндра.
  • Моторным маслом смазываются кулачки распредвалов и шейки.
  • На поверхность головки блока, сопрягаемую с корпусом для подшипников распредвалов, наносится герметик «Локтайт-574». Двигатель после этого не должен заводиться в течение не менее одного часа.
  • Устанавливается корпус подшипников.
  • Монтируются все детали снятые с газораспределительного механизма.
  • Устанавливаются детали снятые с привода генератора.
  • Регулируется натяжение ремня генератора.

Своевременная замена маслосъемных колпачков увеличит ресурс двигателя в исправном состоянии, а значит уменьшит затраты при эксплуатации автомобиля ВАЗ 21124.

Замена маслосъемных колпачков сальников клапанов

Не так давно в одной из статей был вопрос, точнее предложение о публикации статьи по замене маслосъемных колпачков, или как их еще называют — сальников клапанов. Так вот, сегодня выдалась возможно сделать такую инструкцию. Делал все это на снятом двигателе, но весь принцип работы от этого не меняется. Итак, сначала об инструментах, которые понадобятся для выполнения этого ремонта:

  • рассухариватель клапанов для ВАЗ 2106. Продается в любом нормальном автомагазине от 150 рублей
  • съемник маслосъемных колпачков
  • магнитная рукоятка или длинногубцы (пинцет)

Значит, первым делом необходимо снять клапанную крышку, а затем распределительный вал и рокера. После чего можно приступать к выполнению работы. Выкручиваем свечи из цилиндров, и устанавливаем поршень первого цилиндра в ВМТ.

Далее берем трубку из мягкого металла, слегка изогнутую и вставляем ее в свечное отверстие первого цилиндра, чтобы ее конец попал между клапаном и поршнем:

Затем накручиваем на шпильку крепления распредвала гайку, чтобы можно было сделать упор рассухаривателю:

Надавливаем на рычаг до тех пор, пока пружина клапана не сожмется до необходимого предела, чтобы можно было вытащить сухари. Более наглядно это представлено на фото ниже:

И в этот момент необходимо магнитной рукояткой или длинногубцами вытащить сухари:

Затем убираем рассухариватель и снимаем тарелку клапана и пружины:

Теперь нам понадобится съемник колпачков. Надеваем его на сальник, чтобы он плотно его обхватывал. Придавливаем сверху грузиком и с усилием пытаемся его снять с клапана:

В результате сальник должен сняться с клапана, но делать это стоит осторожно, чтобы не поцарапать поверхность:

Теперь берем новые колпачки, предварительно окунаем в моторное масло. Чтобы не поцарапать поверхность клапана во время напрессовки, с ними в комплекте продаются специальные защитные колпачки из пластика. Так вот, сначала нужно надеть защитный колпачок, а затем напрессовывать сальник. Делается это тем же устройством, что и при снятии, только обратной его стороной.

После установки проводим аналогичную работу с остальными клапанами ВАЗ 2106 и устанавливаем все снятые детали в обратной последовательности.

Качество или тип моторного масла

Иногда причиной расхода масла может быть само масло. Так случается когда добрые сотрудники автосервиса заливают вам зимнее масло вместо летнего, или же попросту очищенную «отработку». Или вариант из серии «друг подарил масло – залью, чтоб не пропадало». В обоих случаях масло может не соответствовать техническим требованиям вашего автомобиля и попросту разжижаться до такого состояния, что кольца и колпачки не смогут удержать его. Помимо расхода масла – вы получаете колоссальный износ всех работающих в масляной среде деталей двигателя.

Выходом из такой ситуации будет замена масла на более качественное и соответствующее требованиям. Обязательно выполните промывку.

КОГДА НАСТУПАЕТ ВРЕМЯ ЗАМЕНЫ

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Замена колпачков

Перед тем как начать работать с карбюратором, его необходимо снять. А перед этим предстоит отключить минусовую клемму аккумулятора.

Не забудьте также снять воздушный фильтр, после чего следуйте дальнейшей схеме:

Снять крышку клапанов и тщательно сложить все гайки и шайбы в отдельную тару.
Затем необходимо приступить к проворачиванию коленчатого вала

Очень важно получить положение, когда поршни четвертого и первого цилиндра будут находиться оба в верхней мертвой точке. Только в таком случае оба клапана совершенно свободны.
После снимаем натяжитель цепи, откручивая гайки, которые его крепят.
Теперь можно приступать к откручиванию гаек крепления корпуса

После того как гайки были откручены, его необходимо снять прямо с распределительным валом.
В свечное отверстие важно засунуть оловянный прут, после следует подпереть с помощью него днище клапана.
Затем нужно взять инструмент для рассухаривания и закрепить его на шпильке. Рассухаривать мы будем первый и четвертый клапаны, и главное, сделать это резко.
На следующем этапе следует быть предельно аккуратным, ведь пришло время достать тарелки, сухари и пружины.
Как только все это мы достали, важно надеть съемник и снять колпачки. После вставляем новый колпачок.
Затем обратно возвращаем тарелки, сухари и пружины.
После того как операция с первым и четвертым цилиндром закончена, проворачиваем коленчатый вал на 180 градусов и проделываем то же самое с остальными цилиндрами.
Затем собираем все в обратном порядке.

На этом этапе мы успешно заменили маслосъемные колпачки. Теперь вы можете не беспокоиться за то, что ваш автомобиль будет терять масло быстрее, чем его получать. Всегда следите за состоянием своего двигателя и уровнем масла, ведь это положительно скажется на сроке эксплуатации автомобиля.

Как делать замену маслосъемных колпачков на ВАЗ 2107

Для начала надо отсоединить минусовую клемму на аккумуляторе. На карбюраторных ВАЗах нужно снять карбюратор и воздушный фильтр. Дальнейшие действия никак не будут отличаться от инжекторных моделей.

  • снять клапанную крышку, шайб и гаек будет довольно много, поэтому желательно проследить, чтобы они не потерялись;
  • далее надо провернуть коленвал в такое положение, что поршни 1-го и 4-го цилиндров будут находиться в верхней мертвой точке. Проверяется это при помощи метки на шкиве или щупа. Когда 1-й и 4-й поршни будут в верхней точке, то соответствующие клапана будут свободны;
  • после этого пришло время открутить 2 гайки крепления натяжителя цепи и вытащить его;
  • затем надо отжать фиксатор болта шестеренки. Отметка на шестеренке должна совпадать с отливом на корпусе, но бывают и исключения. Если именно такой случай, то надо сделать отметки, чтобы потом получилось установить положение «как было». Есть и другой способ – надо выкрутить шестеренку, затем, не снимая цепь, намотать на шестерню любой шнур таким образом, чтобы цепь не выскальзывала из шестерни. Таким образом, после того, как процедура будет окончена, останется только подогнать распредвал в нужное положение, так как цепь и шестерня будут зафиксированы;

  • далее раскручиваем гайки, держащие корпус, после чего снимаем корпус и распредвал;
  • затем вставляем свинцовый прут в свечную скважину, подпирая им днище клапана. Благодаря этому он не упадет в камеру сгорания, а во время рассухаривания он не деформирует днище поршня;
  • дальше берем устройство для рассухаривания, закрепляем его на шпильке и рассухариваем клапана из 1-го и 4-го цилиндров. Делается эти резкими движениями, если не получилось с первого раза, то можно проделать это несколько раз;
  • теперь надо взять пинцет и вытащить сухари, пружины и тарелки;
  • затем пришло время одеть съемник и снять маслосъемные колпачки;
  • на место старого колпачка ставим новый, его нужно напрессовать на направляющую втулку;
  • далее устанавливаем на свои места пружины и тарелки, сжимаем их и вставляем сухари. Главное, чтобы они попали в паз, можно даже легко постучать молотком, но так, чтобы не повредить поршень;
  • после этого надо провернуть коленвал на 180 градусов и проделать все то же самое и для 2-го и 3-го цилиндров.

После проделанной процедуры пришло время все собрать в обратном порядке, установить корпус с распредвалом. Затягивать болты надо в таком порядке:

Затем устанавливаем шестерню на свое место с учетом меток и собираем все в первоначальное состояние. На этом замена маслосъемных колпачков закончена.

А далее наглядное видео как делать замену маслосъемных колпачков на ВАЗ 2107 и других классических ВАЗов:

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

выкрутить свечи зажигания, используя специальный ключ;

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

  • выкрутить болты крышки ГРМ;
  • снять крышку;
  • выставить положение распредвала по меткам;
  • отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
  • выкрутить болт;

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

  • открутить крепление натяжителя цепи;
  • снять натяжитель;
  • снять звездочку;

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

  • открутить гайки крепления корпуса подшипника распредвала;
  • извлечь корпус с распредвалом;
  • снять рокера (коромысла) клапанов.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

  • вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;
  • закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
  • нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
  • снять рассухариватель;
  • демонтировать пружины с тарелкой и опорной шайбой;
  • поддеть отверткой и снять маслосъемный колпачок.

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.

Появился белый или черный дым из выхлопной трубы

Начнем с основных видов дымления для лучшего понимания проблемы. Итак, белый дым из выхлопной трубы — вполне нормальное явление для режимов прогрева холодного двигателя. Более того, ошибочно полагать, что это дым. На самом деле это пар. Вода в парообразном состоянии — естественный продукт работы мотора.

В непрогретой выпускной системе этот пар частично конденсируется и становится видимым, причем на срезе выхлопной трубы обычно появляется вода. По мере прогрева двигателя и выхлопной системы конденсация уменьшается.

Отметим, что если пар виден в теплое время года, вполне возможно, это связано с попаданием охлаждающей жидкости в цилиндры. Его оттенок зависит от состава охлаждающей жидкости, погоды, освещенности, а также от количества охлаждающей жидкости в камере сгорания. Иногда он может приобретать сизый оттенок, напоминая «масляный» дым. Но, в отличие от масляного дыма, который надолго оставляет в воздухе синеватый туман, пар быстро рассеивается.

Неопытному автомобилисту достаточно сложно по внешнему виду определить, что является источником дыма. На этот случай можно воспользоваться проверенным способом проверки. Для этого необходимо на хорошо прогретом двигателе кратковременно закрыть срез выхлопной трубы листом белой бумаги, при этом конденсированный пар в виде капель воды при попадании на бумагу постепенно испарятся и не оставит явных жирных следов.

Чаще всего жидкость может попадать в цилиндры через прокладку головки блока из-за недостаточной протяжки (в зимний период часто наблюдается подтекание охлаждающей жидкости на стыке блока и головки), прогара и реже в результате образования микротрещин в головке или блоке цилиндров. Открыв пробку радиатора или расширительного бачка, легко выявить запах выхлопных газов и пленку масла на поверхности охлаждающей жидкости.

Все неполадки, связанные с белым дымом из выхлопной трубы, требуют устранения не только прямых причин, но и обязательной проверки систем, способных повлиять на их появление: термостат, датчик включения, муфта или сам вентилятор, состояние радиатора, его пробки, шланги или соединения. Если белый дым и сопутствующие ему дефекты замечены, то эксплуатировать автомобиль нельзя, так как дефекты быстро прогрессируют.

Идем далее. Черный дым из выхлопной трубы свидетельствует о переобогащении топливно-воздушной смеси или об ухудшении условий сгорания топлива. Следовательно, речь идет о неисправностях системы топливоподачи. Такой дым обычно хорошо просматривается на светлом фоне и представляет собой частички сажи — продукты неполного сгорания топлива.

Кстати, у карбюраторных двигателей черный дым обычно возникает из-за перелива в поплавковой камере вследствие дефекта игольчатого клапана или из-за закоксовывания воздушных жиклеров. У бензиновых двигателей с электронным впрыском топлива переобогащение смеси появляется, как правило, при неисправности и отказах датчиков (кислорода, расхода воздуха и т.д.), а также при негерметичности форсунок. У дизелей черный дым появляется при нарушениях в работе насоса высокого давления, форсунок и при не оптимальном угле опережения впрыска.

Для проведения ускоренной диагностики необходимо также изучить состояние свечей зажигания. Черный налет сигнализирует о том, что возникла необходимость замены свечей на новые, а также может потребоваться диагностика и регулирование систем силового агрегата.

  1. Повреждение маслосъемных колпачков;
  2. Залегание колец, предназначенных для снятия остатков масла со стенок цилиндров;
  3. Неисправность турбокомпрессора;
  4. Используемое масло имеет низкое качество и т.д;

Теперь давайте остановимся на более подробном изучении проблемы повреждения колпачков и колец. Сазу отметим, дымление и наиболее частые причины расхода масла – колпачки, кольца.

Назначение колпачков состоит в удерживании масла во время работы клапанов. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах.

Как только водитель заводит холодный мотор после долгого простоя ТС, накопленное масло сгорит вместе с топливом в камере. В результате голубой или синий дым облаком вырывается из выхлопной трубы автомобиля.

Износ и залегание маслосъемных колец приводит к попаданию излишнего количества смазочного вещества в цилиндры двигателя и последующему сгоранию смазки. Применение метода раскоксовки колец временно решает возникшую проблему, но при этом кольца теряют упругость, залегание может возобновиться. Чтобы избежать серьезных поломок в силовом агрегате, необходимо постоянно контролировать цвет выхлопных газов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как сделать замену маслосъемных колпачков на ваз-2107

Как выбрать лучшие?

Практически до средины 90-х годов отечественные автомобили комплектовались продукцией Курского завода резинотехнических изделий. Средняя температура в рабочей зоне составляет примерно 1800°C, а используемая для их изготовления резина была рассчитана только до 1500°C. Поэтому ходимость таких деталей составляла не более 30 тысяч км. пробега. Сегодня их не производят однако изредка ещё появляются в продаже.

С приходом в отечественный автопром технологий от Порше, получило развитие производство колпачков на основе нового состава. В его основу был положен фторкаучук, применение которого дало положительные результаты. После сравнительных испытаний с продукцией таких и «Elring

» были получены хорошие результаты.

Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем.

Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д.

При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей.

Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно — нет проблем, если решимости не хватает — могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого.

Отключаем датчики, шланги, тросики

Ну а если готовы сделать все своими руками — тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к «впускному коллектору»

Подготовка к замене маслосъемных колпачков — инструменты и материалы

Подготовительные работы достаточно простые — необходимо лишь найти нужный инструмент и место для выполнения работы. Место должно быть чистым без огромного количества пыли. Но к этому моменту требования не такие жесткие. Главными задачами исполнителя является правильный подбор инструмента, а также покупка самих колпачков и некоторых других автомобильных товаров для выполнения поставленной задачи. В частности, для качественной смены колпачков маслосъемных вам потребуется такой набор покупок в автомобильном магазине:

  • непосредственно колпачки, которые подходят для вашего авто и являются заводскими (желательно) или хотя бы сертифицированными;
  • прокладка клапанной крышки — в процессе придется демонтировать крышку, для монтажа потребуется прокладка;
  • герметик под прокладку клапанной крышки — о нем почему-то всегда забывают и получают неприятные сюрпризы в процессе работ;
  • съемник для маслосъемных колпачков — нехитрый инструмент, который, впрочем, можно чем-то заменить;
  • рассухариватель — лучше найти старый советский вариант в гараже, он прочнее и лучше работает;
  • отлично поможет в работе магнитный стержень или указка для снятия сухарей после их демонтажа с помощью инструмента.

В автомобильном магазине вам предложат купить запасные маслосъемные колпачки, ведь нередко при установке резина рвется. Если вы решили покупать варианты не заводского происхождения, стоит действительно купить пару запасных резиновых приборов, но зачастую они будут лишними. Впрочем, стоимость этого элемента очень низкая, потому можно и раскошелиться на запас. Больше ничего для смены МСК вам не потребуется, хотя хороший магазин предложит еще ряд инструментов, смазок и приборов.

Сообщества › Клуб Любителей Классики (и не только) › Блог › Как заменить маслосъемные колпачки на ВАЗ-2107 своими руками

Внешним признаком износа маслосъемных колпачков (сальников клапанов) является кратковременное появление голубого дыма из выхлопной трубы при пуске двигателя после продолжительной стоянки или при торможении двигателем после длительного движения под нагрузкой. Причем, постоянное дымление обычно не наблюдается.

Также, косвенными признаками является увеличенный расход масла, замасленные электроды свечей зажигания, масляные подтеки на клапанах.

Аналогичные признаки наблюдаются и при соскакивании колпачков с посадочных мест направляющих втулок клапанов.Заменить колпачки можно без снятия головки блока цилиндров. Целесообразнее эту операцию проводить совместно с заменой деталей ГРМ или при плановой настройке тепловых зазоров клапанов.

Для этого нам понадобится:— Комплект маслосъемных колпачков Ø8 мм— Пара сухариков (не обязательно)— Установочная втулка (при наличии) или термоусадочная трубка Ø8-10 мм— Пруток оловянного припоя Ø7-8 мм или другого мягкого металла— Обрезок шнура или проволоки— Динамометрический ключ— Гаечные и торцовые ключи на 7,8,10,13,17— Рассухариватель клапанов— Цанговый съемник-оправка (желательно) или узкогубцы для съема колпачков— Оправка для запрессовки колпачков— Щуп 0,15 мм или рейка для настройки теплового зазора клапанов— Пинцет или магнитная отвертка— Отвертка, молоток

Итак, глушим двигатель и даем ему остыть. Снимаем крышку головки блока цилиндров и совмещаем метки ГРМ по верхней мертвой точке (ВМТ) 4-го цилиндра.

В этом положении поршни 1-го и 4-го цилиндров установятся в положение ВМТ, что исключит падение клапана в цилиндр при “рассухаривании” и облегчит его фиксацию оловянным прутком.

Ослабляем натяжитель цепи, отворачиваем гайку крепления и снимаем звезду распределительного вала вместе с цепью. Не допуская перескакивания цепи, связываем их вместе и фиксируем от падения в картер двигателя, чтобы не сбились фазы газораспределения.

Снимаем постель с распредвалом.

Откручиваем свечи, с помощью фонарика удостоверяемся, что поршень 1-го цилиндра находятся в верхнем положении. Преодолев усилие пружины, снимаем рокер (рычаг) клапана, а затем и саму пружину.С помощью подходящей торцевой головки наносим легкий удар молотком по верхней тарелке оттяжных пружин клапана для облегчения процесса “рассухаривания” в дальнейшем.

Вставляем оловянный прутик в свечное отверстие под клапан, надеваем рассухариватель и, продавливая тарелку, вынимаем освободившиеся сухарики пинцетом или магнитной отверткой. Затем снимаем рассухариватель, верхнюю тарелку с пружинами, а также опорную шайбу малой пружины.

С помощью цангового инерционного съемника легкими ударами бойка снимаем колпачок с направляющей втулки клапана. При отсутствии данного приспособления, в крайнем случае, можно воспользоваться узкогубцами.

Однако, работать следует очень осторожно, так как ими легко повредить направляющую втулку из хрупкой металлокерамики, что грозит внеплановым ремонтом головки

Протираем посадочное место, надеваем на стержень клапана установочную втулку (обычно идет в комплекте с колпачками) или подходящую по диаметру термоусадочную, чтобы не повредить рабочую кромку колпачка об выточку под сухари.

При значительном люфте и износе рабочих поверхностей направляющих втулок и стержня клапана желательно и необходимо тщательно обезжирить посадочные места, чтобы предотвратить соскальзывание колпачков с направляющих.

Надеваем колпачок и продвигаем до направляющей, предварительно смазав его рабочую кромку моторным маслом. Убираем установочную втулку, снимаем пружинку с колпачка, надеваем оправку и легкими ударами запрессовываем колпачок до упора, одеваем пружинку обратно.

Ставим пружины, тарелки и “засухариваем” клапан обратно, снимаем рассухариватель.После этого, пока поршень еще находится в ВМТ, вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Устанавливаем пружину и рокер на место.Аналогично меняем колпачки на втором клапане и на клапанах 4-го цилиндра. Затем, придерживая звездочку с цепью, проворачиваем коленчатый вал на 180°, а распредвал, соответственно, на 90° и заменяем колпачки 2-го и 3-го цилиндров. Для этого очень удобно использовать заднее колесо, вывешенное на 4-ой передаче.Заново выставляем коленчатый вал в положение ВМТ 4-го цилиндра и устанавливаем распредвал с звездочкой на место. Затяжку производим динамометрическим ключом с усилием 2,2 кгс·м согласно схеме затяжки.

После установки распредвала и натяжки цепи обязательно настраиваем тепловые зазоры в клапанах.Видео процесса:

Когда пора менять колпачки

Опытные водители автомобилей могут с легкостью понять, когда необходимо проводить замену. Причем это легко сделать своими руками, не прибегая к помощи специалистов из мастерской. Если увидите следующие признаки, то значит, пора менять колпачки.

Появился черный нагар на свечах зажигания

Важно понять, что речь не о саже, а именно о нагаре. Сажа может свидетельствовать о других проблемах.
Наличие голубого дыма

Причина ему – сильный масляный налет.
Очень большой расход масла. Довести двигатель до подобного состояния трудно, и это считается серьезной проблемой. Когда сальник в двигателе слишком уж износился, он будет «пить» масло с такой жаждой, что оно просто будет вылетать через выхлопную. Поэтому не стоит удивляться, когда проехав всего пару сотен километров, вы обнаружите, что у вас совсем не осталось масла, а ведь залито оно было недавно.

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Работающий двигатель заставляет постоянно двигаться все элементы газораспределительного механизма. Они трутся между собой, что неизбежно приводит к износу. Чтобы снизить скорость износа, на поверхность каждого элемента попадает масло. При этом нужно следить за тем, чтобы масло не оказалось в рабочей зоне клапанов. Иначе мотор начнет давать сбои. Чтобы в камеру сгорания не проникало ни капли масла, устанавливаются сальники.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

  1. Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
  2. Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
  3. Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.

Замена колпачков на автомобиле ВАЗ 21124

При замене колпачков своими руками используемых в автомобилях других марок необходимо учитывать:

  • Соблюдение диаметров стержня клапана с посадочным пояском направляющей втулки.
  • 0,5 миллиметров не должна превышать высота нового колпачка, в другом случае он может быть поврежден тарелкой пружины при наибольшем ходе клапана.
  • Не сильно должны отличаться длины посадочных мест направляющей втулки и колпачка. При коротком пояске на последнем он может быть поврежден краем втулки, когда колпачок «глубоко» садится на втулку. Нарушить уплотнение может втулка, отжимающая кромку колпачка от оси клапана.
  • Необходимо следить, чтобы не было кольцевого выступа на внутренней посадочной поверхности колпачка, который имеется в случае отсутствия армирующей втулки. Колпачок на гладкую втулку садится с большим натягом, а наличие выступа может привести к повреждению элемента или он соскочит с втулки.
  • Влияет год выпуска двигателя, при замене маслосъемных колпачков.

Инструкция по замене маслосъемных колпачков автомобиля ВАЗ 21124 включает в себя следующие пункты.

Инструменты для работы

  • Ключи на «8» и «10», лучше трубчатые.
  • Отвертка.
  • Оправка, для установки колпачков.
  • Пинцет.
  • Молоток.
  • Съемники специальные для снятия колпачков.

Порядок демонтажа колпачков

Каким образом производится на ВАЗ 21124 замена маслосъемных колпачков, можно увидеть на видео. Итак:

  • Отсоединяется аккумуляторная батарея.
  • Выкручиваются свечи зажигания. При рассухаривании клапанов через отверстия для свечей, клапана будут изнутри придерживаться.
  • Поршень первого цилиндра устанавливается в положение верхней мертвой точки такта сжатия.
  • Снимается ремень для привода газораспределительного устройства.
  • Удаляются шкивы распределительных валов.
  • Откручивается задняя защитная крышка ремня газораспределителя.
  • Снимается крышка головки блока цилиндров.
  • Освобождаются от крепления корпуса подшипников распредвалов и снимается корпус.
  • Вытаскиваются из опор ГБЦ распределительные валы.
  • Извлекаются гидротолкатели клапанов из отверстий в головке блока цилиндров.
  • Устанавливается приспособление, с помощью которого сжимаются пружины клапанов. Для этого в одно из отверстий ГБЦ вворачивается болт, фиксирующий крышку подшипника распредвала, а приспособление цепляется за этот болт.
  • Приспособлением сжимается пружина клапана.
  • Из верхней тарелочки пружины вынимаются два сухаря. Для этого используются пинцет или намагниченная отвертка, как показано на фото.

Сухарики извлекаются из узла

Приспособление удаляется.

Снимается тарелка пружин.
Удаляется пружина.
С направляющей втулки для клапана спрессовывается огрубевший старый маслосъемный колпачок

Если специального приспособления нет, можно использовать и пассатижи, но нужно обратить внимание, чтобы не повредить для клапанов направляющие втулки. Использовать две отвертки нельзя.

Вытаскивание колпачков с помощью пассатижей

Установка колпачков

Маслосъемный колпачок окунается в моторное масло и вставляется в оправку.
Осторожно запрессовывается до упора.
Если на стержне клапана установлена направляющая втулка, она снимается.
Устанавливаются пружины и их тарелки.
Пружина сжимается приспособлением и устанавливаются сухари таким образом, чтобы они располагались в проточках стержня клапана.

  • Устанавливается гидротолкатель клапана.
  • Все колпачки меняются аналогично.

Затем выполняется сборка узла:

  • Устанавливается на двигатель головка блока.
  • Моторным маслом смазываются гидротолкатели и опоры распредвалов в головке блока.
  • Устанавливаются распредвалы в опоры таким образом, чтобы в сторону противоположную от толкателей клапанов были расположены кулачки первого цилиндра.
  • Моторным маслом смазываются кулачки распредвалов и шейки.
  • На поверхность головки блока, сопрягаемую с корпусом для подшипников распредвалов, наносится герметик «Локтайт-574». Двигатель после этого не должен заводиться в течение не менее одного часа.
  • Устанавливается корпус подшипников.
  • Монтируются все детали снятые с газораспределительного механизма.
  • Устанавливаются детали снятые с привода генератора.
  • Регулируется натяжение ремня генератора.

Своевременная замена маслосъемных колпачков увеличит ресурс двигателя в исправном состоянии, а значит уменьшит затраты при эксплуатации автомобиля ВАЗ 21124.

Замена маслосъемных колпачков сальников клапанов

Не так давно в одной из статей был вопрос, точнее предложение о публикации статьи по замене маслосъемных колпачков, или как их еще называют — сальников клапанов. Так вот, сегодня выдалась возможно сделать такую инструкцию. Делал все это на снятом двигателе, но весь принцип работы от этого не меняется. Итак, сначала об инструментах, которые понадобятся для выполнения этого ремонта:

  • рассухариватель клапанов для ВАЗ 2106. Продается в любом нормальном автомагазине от 150 рублей
  • съемник маслосъемных колпачков
  • магнитная рукоятка или длинногубцы (пинцет)

Значит, первым делом необходимо снять клапанную крышку, а затем распределительный вал и рокера. После чего можно приступать к выполнению работы. Выкручиваем свечи из цилиндров, и устанавливаем поршень первого цилиндра в ВМТ.

Далее берем трубку из мягкого металла, слегка изогнутую и вставляем ее в свечное отверстие первого цилиндра, чтобы ее конец попал между клапаном и поршнем:

Затем накручиваем на шпильку крепления распредвала гайку, чтобы можно было сделать упор рассухаривателю:

Надавливаем на рычаг до тех пор, пока пружина клапана не сожмется до необходимого предела, чтобы можно было вытащить сухари. Более наглядно это представлено на фото ниже:

И в этот момент необходимо магнитной рукояткой или длинногубцами вытащить сухари:

Затем убираем рассухариватель и снимаем тарелку клапана и пружины:

Теперь нам понадобится съемник колпачков. Надеваем его на сальник, чтобы он плотно его обхватывал. Придавливаем сверху грузиком и с усилием пытаемся его снять с клапана:

В результате сальник должен сняться с клапана, но делать это стоит осторожно, чтобы не поцарапать поверхность:

Теперь берем новые колпачки, предварительно окунаем в моторное масло. Чтобы не поцарапать поверхность клапана во время напрессовки, с ними в комплекте продаются специальные защитные колпачки из пластика. Так вот, сначала нужно надеть защитный колпачок, а затем напрессовывать сальник. Делается это тем же устройством, что и при снятии, только обратной его стороной.

После установки проводим аналогичную работу с остальными клапанами ВАЗ 2106 и устанавливаем все снятые детали в обратной последовательности.

Качество или тип моторного масла

Иногда причиной расхода масла может быть само масло. Так случается когда добрые сотрудники автосервиса заливают вам зимнее масло вместо летнего, или же попросту очищенную «отработку». Или вариант из серии «друг подарил масло – залью, чтоб не пропадало». В обоих случаях масло может не соответствовать техническим требованиям вашего автомобиля и попросту разжижаться до такого состояния, что кольца и колпачки не смогут удержать его. Помимо расхода масла – вы получаете колоссальный износ всех работающих в масляной среде деталей двигателя.

Выходом из такой ситуации будет замена масла на более качественное и соответствующее требованиям. Обязательно выполните промывку.

КОГДА НАСТУПАЕТ ВРЕМЯ ЗАМЕНЫ

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Замена колпачков

Перед тем как начать работать с карбюратором, его необходимо снять. А перед этим предстоит отключить минусовую клемму аккумулятора.

Не забудьте также снять воздушный фильтр, после чего следуйте дальнейшей схеме:

Снять крышку клапанов и тщательно сложить все гайки и шайбы в отдельную тару.
Затем необходимо приступить к проворачиванию коленчатого вала

Очень важно получить положение, когда поршни четвертого и первого цилиндра будут находиться оба в верхней мертвой точке. Только в таком случае оба клапана совершенно свободны.
После снимаем натяжитель цепи, откручивая гайки, которые его крепят.
Теперь можно приступать к откручиванию гаек крепления корпуса

После того как гайки были откручены, его необходимо снять прямо с распределительным валом.
В свечное отверстие важно засунуть оловянный прут, после следует подпереть с помощью него днище клапана.
Затем нужно взять инструмент для рассухаривания и закрепить его на шпильке. Рассухаривать мы будем первый и четвертый клапаны, и главное, сделать это резко.
На следующем этапе следует быть предельно аккуратным, ведь пришло время достать тарелки, сухари и пружины.
Как только все это мы достали, важно надеть съемник и снять колпачки. После вставляем новый колпачок.
Затем обратно возвращаем тарелки, сухари и пружины.
После того как операция с первым и четвертым цилиндром закончена, проворачиваем коленчатый вал на 180 градусов и проделываем то же самое с остальными цилиндрами.
Затем собираем все в обратном порядке.

На этом этапе мы успешно заменили маслосъемные колпачки. Теперь вы можете не беспокоиться за то, что ваш автомобиль будет терять масло быстрее, чем его получать. Всегда следите за состоянием своего двигателя и уровнем масла, ведь это положительно скажется на сроке эксплуатации автомобиля.

Как делать замену маслосъемных колпачков на ВАЗ 2107

Для начала надо отсоединить минусовую клемму на аккумуляторе. На карбюраторных ВАЗах нужно снять карбюратор и воздушный фильтр. Дальнейшие действия никак не будут отличаться от инжекторных моделей.

  • снять клапанную крышку, шайб и гаек будет довольно много, поэтому желательно проследить, чтобы они не потерялись;
  • далее надо провернуть коленвал в такое положение, что поршни 1-го и 4-го цилиндров будут находиться в верхней мертвой точке. Проверяется это при помощи метки на шкиве или щупа. Когда 1-й и 4-й поршни будут в верхней точке, то соответствующие клапана будут свободны;
  • после этого пришло время открутить 2 гайки крепления натяжителя цепи и вытащить его;
  • затем надо отжать фиксатор болта шестеренки. Отметка на шестеренке должна совпадать с отливом на корпусе, но бывают и исключения. Если именно такой случай, то надо сделать отметки, чтобы потом получилось установить положение «как было». Есть и другой способ – надо выкрутить шестеренку, затем, не снимая цепь, намотать на шестерню любой шнур таким образом, чтобы цепь не выскальзывала из шестерни. Таким образом, после того, как процедура будет окончена, останется только подогнать распредвал в нужное положение, так как цепь и шестерня будут зафиксированы;

  • далее раскручиваем гайки, держащие корпус, после чего снимаем корпус и распредвал;
  • затем вставляем свинцовый прут в свечную скважину, подпирая им днище клапана. Благодаря этому он не упадет в камеру сгорания, а во время рассухаривания он не деформирует днище поршня;
  • дальше берем устройство для рассухаривания, закрепляем его на шпильке и рассухариваем клапана из 1-го и 4-го цилиндров. Делается эти резкими движениями, если не получилось с первого раза, то можно проделать это несколько раз;
  • теперь надо взять пинцет и вытащить сухари, пружины и тарелки;
  • затем пришло время одеть съемник и снять маслосъемные колпачки;
  • на место старого колпачка ставим новый, его нужно напрессовать на направляющую втулку;
  • далее устанавливаем на свои места пружины и тарелки, сжимаем их и вставляем сухари. Главное, чтобы они попали в паз, можно даже легко постучать молотком, но так, чтобы не повредить поршень;
  • после этого надо провернуть коленвал на 180 градусов и проделать все то же самое и для 2-го и 3-го цилиндров.

После проделанной процедуры пришло время все собрать в обратном порядке, установить корпус с распредвалом. Затягивать болты надо в таком порядке:

Затем устанавливаем шестерню на свое место с учетом меток и собираем все в первоначальное состояние. На этом замена маслосъемных колпачков закончена.

А далее наглядное видео как делать замену маслосъемных колпачков на ВАЗ 2107 и других классических ВАЗов:

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

выкрутить свечи зажигания, используя специальный ключ;

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

  • выкрутить болты крышки ГРМ;
  • снять крышку;
  • выставить положение распредвала по меткам;
  • отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
  • выкрутить болт;

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

  • открутить крепление натяжителя цепи;
  • снять натяжитель;
  • снять звездочку;

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

  • открутить гайки крепления корпуса подшипника распредвала;
  • извлечь корпус с распредвалом;
  • снять рокера (коромысла) клапанов.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

  • вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;
  • закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
  • нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
  • снять рассухариватель;
  • демонтировать пружины с тарелкой и опорной шайбой;
  • поддеть отверткой и снять маслосъемный колпачок.

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.

Появился белый или черный дым из выхлопной трубы

Начнем с основных видов дымления для лучшего понимания проблемы. Итак, белый дым из выхлопной трубы — вполне нормальное явление для режимов прогрева холодного двигателя. Более того, ошибочно полагать, что это дым. На самом деле это пар. Вода в парообразном состоянии — естественный продукт работы мотора.

В непрогретой выпускной системе этот пар частично конденсируется и становится видимым, причем на срезе выхлопной трубы обычно появляется вода. По мере прогрева двигателя и выхлопной системы конденсация уменьшается.

Отметим, что если пар виден в теплое время года, вполне возможно, это связано с попаданием охлаждающей жидкости в цилиндры. Его оттенок зависит от состава охлаждающей жидкости, погоды, освещенности, а также от количества охлаждающей жидкости в камере сгорания. Иногда он может приобретать сизый оттенок, напоминая «масляный» дым. Но, в отличие от масляного дыма, который надолго оставляет в воздухе синеватый туман, пар быстро рассеивается.

Неопытному автомобилисту достаточно сложно по внешнему виду определить, что является источником дыма. На этот случай можно воспользоваться проверенным способом проверки. Для этого необходимо на хорошо прогретом двигателе кратковременно закрыть срез выхлопной трубы листом белой бумаги, при этом конденсированный пар в виде капель воды при попадании на бумагу постепенно испарятся и не оставит явных жирных следов.

Чаще всего жидкость может попадать в цилиндры через прокладку головки блока из-за недостаточной протяжки (в зимний период часто наблюдается подтекание охлаждающей жидкости на стыке блока и головки), прогара и реже в результате образования микротрещин в головке или блоке цилиндров. Открыв пробку радиатора или расширительного бачка, легко выявить запах выхлопных газов и пленку масла на поверхности охлаждающей жидкости.

Все неполадки, связанные с белым дымом из выхлопной трубы, требуют устранения не только прямых причин, но и обязательной проверки систем, способных повлиять на их появление: термостат, датчик включения, муфта или сам вентилятор, состояние радиатора, его пробки, шланги или соединения. Если белый дым и сопутствующие ему дефекты замечены, то эксплуатировать автомобиль нельзя, так как дефекты быстро прогрессируют.

Идем далее. Черный дым из выхлопной трубы свидетельствует о переобогащении топливно-воздушной смеси или об ухудшении условий сгорания топлива. Следовательно, речь идет о неисправностях системы топливоподачи. Такой дым обычно хорошо просматривается на светлом фоне и представляет собой частички сажи — продукты неполного сгорания топлива.

Кстати, у карбюраторных двигателей черный дым обычно возникает из-за перелива в поплавковой камере вследствие дефекта игольчатого клапана или из-за закоксовывания воздушных жиклеров. У бензиновых двигателей с электронным впрыском топлива переобогащение смеси появляется, как правило, при неисправности и отказах датчиков (кислорода, расхода воздуха и т.д.), а также при негерметичности форсунок. У дизелей черный дым появляется при нарушениях в работе насоса высокого давления, форсунок и при не оптимальном угле опережения впрыска.

Для проведения ускоренной диагностики необходимо также изучить состояние свечей зажигания. Черный налет сигнализирует о том, что возникла необходимость замены свечей на новые, а также может потребоваться диагностика и регулирование систем силового агрегата.

  1. Повреждение маслосъемных колпачков;
  2. Залегание колец, предназначенных для снятия остатков масла со стенок цилиндров;
  3. Неисправность турбокомпрессора;
  4. Используемое масло имеет низкое качество и т.д;

Теперь давайте остановимся на более подробном изучении проблемы повреждения колпачков и колец. Сазу отметим, дымление и наиболее частые причины расхода масла – колпачки, кольца.

Назначение колпачков состоит в удерживании масла во время работы клапанов. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах.

Как только водитель заводит холодный мотор после долгого простоя ТС, накопленное масло сгорит вместе с топливом в камере. В результате голубой или синий дым облаком вырывается из выхлопной трубы автомобиля.

Износ и залегание маслосъемных колец приводит к попаданию излишнего количества смазочного вещества в цилиндры двигателя и последующему сгоранию смазки. Применение метода раскоксовки колец временно решает возникшую проблему, но при этом кольца теряют упругость, залегание может возобновиться. Чтобы избежать серьезных поломок в силовом агрегате, необходимо постоянно контролировать цвет выхлопных газов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
