Почему и обо что бьет глушитель?

На форумах автолюбителей можно найти упоминания о следующих проблемах:

• В районе глушителя появляется звук при отрицательной температуре воздуха или при езде на определенных передачах.
• Появление громкого дребезжания после занижения посадки.
• Изменяется звук глушителя на холостых оборотах.
• Стучит глушитель периодически, во время торможения машины или если на задних сиденьях сидят пассажиры.
• Выхлопная система гремит при езде по нервной дороге.

Во всех этих случаях есть множество возможных причин для возникновения звука. Только определив источник проблемы, можно приступать к ее решению. Так, зачастую глушитель бьет: по днищу, об кузов, об балку, по бензобаку, о подрамник.

Рассмотрим, что делать в каждом из этих случаев.

Причины стука со стороны колес автомобиля

Система подвески автомобиля предназначена для минимизации трения колес с дорожным покрытием и обеспечения комфорта во время поездки для водителя и пассажиров. Компоненты, которые чаще всего становятся причиной лязга или стука, необязательно являются частью подвески, ведь в некоторых случаях речь может идти о деталях усилителя рулевого механизма автомобиля. При возникновении проблем с системой подвески или рулевого управления нужно обратиться к механику, поскольку подобная ситуация со временем только усугубится.

Основные причины

1. Повреждение шаровых шарниров При помощи шаровых шарниров ступицы колес крепятся к другим компонентам подвески. Каждое колесо может быть оснащено одним или двумя шаровыми шарнирами, что зависит от модели автомобиля. Кроме того, они могут быть двух типов – несущими или не несущими нагрузку.

Когда шаровой шарнир начинает приходить в неисправность, от передних колес может доноситься лязгающий звук, громкость и частота подачи которого со временем усиливаются. Повреждение шарового шарнира может отобразиться на рулевом управлении в виде вибрирования руля.

2. Повреждение стабилизатора поперечной устойчивости Стабилизатор поперечной устойчивости подвески автомобиля помогает уменьшить крен кузова при прохождении поворотов. Также он предотвращает опрокидывание автомобиля при резком развороте. Вышедший из строя или поврежденный стабилизатор может издавать лязгающий звук или стучать, что особенно заметно при движении по неровностям дороги. При чрезмерном износе стабилизатора вы можете заметить, что рулевое управление стало существенно сложнее. 3. Повреждение поперечной рулевой тяги Поперечная рулевая тяга соединяет рулевую рейку с рулевой сошкой, благодаря чему обеспечивается передача усилия от руля на колеса автомобиля. Повреждение, износ и ослабление наконечников рулевой тяги также относятся к вероятным причинам возникновения лязгающего звука. Износ наконечников рулевой тяги опасен увеличением люфта руля, что делает выполнение поворотов непредсказуемым.

Процедуры ремонтных работ

Предоставив механику максимум информации (например, рассказав не только о доносящемся лязге и стуке, но и о своих ощущениях во время управления автомобилем), вы поможете ему правильно диагностировать проблему.

Выявление неисправностей начинается с поднятия передней части автомобиля для отрыва передних колес от земли и их проверки на наличие люфта. Если механик обнаруживает люфт, это говорит о повреждении шаровых шарниров. Для получения доступа к ним необходимо снять колесо и рычаг (-и) управления. После этого механик заменит старый шаровой шарнир

Важно, чтобы новый шарнир был должным образом смазан, что обеспечит его долгий срок его службы

Если механик считает, что причина кроется в стабилизаторе поперечной устойчивости, он приступит к проверке втулок стабилизатора. Если втулки пришли в негодность, они могут провоцировать подачу лязгающего звука. В этом случае механик прибегнет к замене втулок и стабилизатора поперечной устойчивости.

Подозревая выход из строя рулевой тяги, механик проверит ее на наличие признаков повреждений. При износе или ослаблении наконечника рулевой тяги механику придется его снять и установить новый. После этого он должен убедиться, что на новый наконечник нанесена смазка.

После выполнения любых указанных ремонтных работ механик в обязательном порядке должен проверить характеристики управляемости автомобиля. Для этого он попросит выполнить пробную поездку на нем.

Важность ремонта Повреждение компонентов подвески или рулевого механизма с течением времени только усугубится. Заметив изменения в поведении автомобиля или услышав нехарактерные для его нормальной работы звуки (лязг, стук), не откладывайте обращение к механику

Неисправность подвески или системы рулевого управления влечет за собой другие проблемы – например, преждевременный износ шин. Своевременный ремонт обеспечит более длительный срок эксплуатации автомобиля.

Классификация стуков в двигателе

Классифицировать стуки, возникающие в работающем двигателе, можно на слух по ряду критериев, среди которых:

1. Сила удара.
2. Динамика интенсивности стука.
3. Частота основной гармоники звука удара.
4. Цикличность звука.

Сила удара

По силе ударов, раздающихся во время работы автомобильного мотора водитель может оперативно принять решение о дальнейших действиях.

В случае, если удары:

• сильные и их нельзя ничем заглушить, нужно выключить зажигание и буксировать транспортное средство в ближайший автосервис;
• средней громкости, которые неслышны в салоне при работе магнитолы – можно медленно ехать в автосервис самостоятельно;
• слабые, слышимые только при открытом капоте и в полной тишине – диагностику можно провести в свободное время.

Интенсивность удара

Появившийся внезапно стук в двигателе, интенсивность которого во времени не меняется, свидетельствует о быстротекущих процессах разрушения деталей вследствие различных причин, в том числе превышения пределов циклической усталости.

В общем случае интенсивность стука напрямую связана с режимом работы силового агрегата, который зависит от нагрузки и частоты вращения коленчатого вала. При увеличении нагрузки на двигатель резко возрастает нагрузка на детали кривошипно-шатунного механизма и поршневой группы.

Поэтому признаком, свидетельствующим о дефектах внутри этих групп деталей, является увеличение интенсивности стуков при возрастании нагрузки.

Кроме того, на интенсивность ударов существенное влияние оказывает изменение подачи моторного масла к узлам трения, работающим на износ.

К таким относятся пары взаимодействующих деталей:

1. Поршневой палец – поршень.
2. Распределительный вал – головка блока цилиндров.
3. Клапан – направляющая втулка.
4. Коленчатый вал – блок цилиндров.
5. Поршень – цилиндр и др.

Моторное масло обладает демпфирующими свойствами. При этом подача масла к этим узлам при возрастании нагрузки на двигатель увеличивается. Большее количество масла в зоне взаимодействия поврежденных деталей иногда может привести к снижению интенсивности ударов.

Частота основной гармоники звука удара

Звуки удара, которые доносятся из двигателя бывают:

1. звонкие;
2. глухие.

Звонкий металлический стук свидетельствует о том, что в соприкосновение входят детали:

• двигающиеся с большой амплитудой;
• изготовленные из твердых металлов.

Кроме того при взаимодействии этих деталей отсутствует демпфирование моторным маслом.

Глухие звуки удара слышны из двигателя в случае, если:

• одна из взаимодействующих деталей изготовлена из мягкого металла;
• амплитуда движения соприкасающихся деталей невелика;
• присутствует демпфирующий слой смазки.

Если звонкие звуки раздаются в верхней части двигателя, то их причиной скорее всего является стук клапанов. Звуки, похожие на шелест, свидетельствуют о проблемах с ремнем или цепью привода газораспределительного механизма. Звуки средней и низкой тональности издают детали цилиндро-поршневой группы.

Цикличность удара

Различают стуки, которые:

1. совпадают с частотой вращения двигателя;
2. носят случайный характер.

Появление стука, совпадающего с частотой вращения автомобильного мотора, показывает, что неисправность связана с дефектами деталей газораспределительного, кривошипно-шатунного и других механизмов, работа которых совпадает с рабочим циклом силового агрегата.

Стуки случайного характера могут быть вызваны:

• попаданием внутрь двигателя посторонних предметов или отломанных частей деталей;
• неисправностями системы управления сгоранием горючего.

Почему стучат гидрокомпенсаторы?

Стук гидрокомпенсаторов может быть вызван несколькими причинами, связанными как с механическим износом детали, так и с неправильным уровнем масла или изменением его смазывающих качеств. Можно выделить несколько причин стуков гидрокомпенсаторов.

1. Вытекание части масла из гидрокомпенсаторов во время стоянки. Проявляется стуком сразу после запуска двигателя, который через несколько секунд исчезает. Не является поломкой, так как недостаток масла компенсируется во время работы двигателя.
2. Недостаток масла в системе автомобиля приводит к постоянному стуку гидрокомпенсаторов.
3. Повреждение или механический износ шарика обратного клапана. Проявляется в прерывистом стуке двигателя на холостом ходу, исчезающем при повышении оборотов.
4. Увеличение зазора между плунжером и втулкой гидрокомпенсатора. Также проявляется в стуке на холостом ходу.
5. Загрязнение гидрокомпенсатора продуктами распада масла вследствие его «старения» или применения некачественного масла. Проявления — стук на холостом ходу, исчезающий по мере повышения оборотов.
6. Загрязнение деталей гидравлического компенсатора, а также механические повреждения и износ. Проявляется в постоянном монотонном стуке гидрокомпенсаторов, не меняющемся при нагреве двигателя и повышении его оборотов.

При запуске на холодную

Если при запуске мотора на холодную температуру начинается
стук, это связано с вязкостью масла на холодном двигателе, особенно по этой
причине происходит шум компенсаторов.

Если водитель поменял масло, то при запуске услышал стуки в
моторе. Это нормальное явление, так как масло при замене было слито, а новое
масло еще не успело поступить полностью в систему смазки. Некоторое время
двигатель работает с масляным голоданием, вследствие чего. Чтобы ускорить
процесс заполнения масла все системы смазки двигателя, перед тем как поменять
новый масляный фильтр, его заполняют маслом.

При снижении уровня масла в картере также появляется непонятный
шум в двигателе, постепенно усиливающийся по мере прогрева внизу. На горячую усиливается
с повышением оборотов и это признаки масляного голодания шатунов и поршневых
пальцев.

Основные источники стуков на бензиновых и дизельных

Если внезапно возникший звук не даёт покоя, то нужно определиться с точным местом его происхождения, ведь двигатель состоит из нескольких взаимосвязанных узлов и деталей.

1. Стук клапанов. Они начинают стучать тогда, когда увеличивается зазор между рычагами и кулаком распредвала. Характер шума напоминает металлический лязг или цокот. Это чревато постепенным ростом зазора и, как следствие, ускоренным износом деталей. Своевременная регулировка клапанов позволяет избежать возникновения подобной ситуации.
2. Стук подшипников коленвала. В двигателе, а конкретно в распределительном вале, есть специальные вкладыши, которые со временем приходят в негодность. Их износ и приводит к появлению металлического негромкого, словно приглушённого звука в районе картера. Одним из признаков будет низкое давление масла — так называемое масляное голодание. Впрочем, подобное может возникнуть и по причине использования низкокачественного или поддельного масла. Здесь поможет полная замена субстанции и промывание всей системы, разумеется, с последующей установкой новых вкладышей.
3. Стук поршней (зазор между поршнем и цилиндром). Звук стучащего поршня также возникает вследствие износа. Как правило, он отчётливо слышен при запуске двигателя, однако с прогревом машины до рабочих оборотов исчезает, поскольку произошло расширение деталей.
4. Шумы в приводе распредвала (в цепи ГРМ). Здесь причина та же самая — вследствие естественного износа, некачественно выполненного ремонта или небрежной эксплуатации возникают ненужные зазоры в цепи ГРМ.
5. Стук форсунок. Справедливости ради этот звук нельзя называть стуком, скорее, он похож на стрекот, причиной которого становится нерегулярный уход. Форсунки требуют обслуживания хотя бы каждые 3–5 тысяч километров пробега. В противном случае происходит их засорение и, как следствие, владелец машины наслаждается стрекотанием, доносящимся из-под капота.
6. Стук «пальцев». Возникает из-за использования некачественного топлива. Звук звонкий, металлический, хорошо различим даже при высоких оборотах.
7. Стучат вкладыши шатунов. Неисправность данных элементов можно диагностировать так: при появлении звонкого стука с запуском двигателя с каждого цилиндра в порядке очереди необходимо снять провод высокого напряжения. Если появление постороннего шума становится меньше, то вы нашли проблемный цилиндр.

Причины характерного стука при повороте руля и их устранение

Механизм управления авто повреждается, как правило, из-за двух вещей: частое передвижение по бездорожью и попадание внутрь рейки воды. Однако известны и другие проблемные факторы. Рассмотрим их подробнее ниже.

Это одна из самых частых причин стука. Защитный кожух арки колеса, изготовленный из пластика, расшатывается и начинает стучать. Опытные водители легко отличают его от других звуков, так как пластик стучит характерно. Решается проблема довольно просто — надо крепко зафиксировать пластиковый элемент, что займёт не больше пары минут.

Неисправности рулевого управления

Рулевая система включает множество различных узлов, каждый из которых может выходить из строя. Чаще всего дают о себе знать следующие детали рейки:

• пластмассовая опорная втулка — при износе появляется люфт на руле;
• подшипники вала, тоже при повреждениях вызывающие люфты;
• увеличение зазора между зубьями, что сопровождается, помимо люфта, глухими стуками при вращении;
• рулевой кардан — имеет свойство выходить из строя на внедорожниках по причине увеличения зазора в шлицевом соединении;
• антифрикционная прокладка — когда выходит из строя, начинает вибрировать поджимной, отдавая стуком непосредственно на корпус рейки.

Гидроусилитель руля (ГУР)

Рулевые системы с ГУР зачастую имеют проблемы, связанные с утечкой жидкости или повреждением насоса. При поломках водитель будет ощущать не только увеличение усилия и тугой руль, но и регулярное снижение уровня жидкости, стуки, сильный гул при повороте. В движении по прямой траектории переднеприводные авто будут «ёрзать» по дороге, вилять.

Обычно стучать система с ГУР начинает поздней осенью, как похолодает. Причины разные, возможно, просто не натянут в достаточной степени ремень. Но чаще повреждаются сайлентблоки, подшипники.

Проблемы гидроусилителя, когда при повороте руля слышны щелчки:

• повредилась помпа;
• снижен уровень жидкости;
• попал воздух в систему;
• ослаб ремень.

Шрус и подшипники ступицы

Если повреждаются гранатки, то неприятный металлический скрежет появляется при полном выворачивании руля в одну или обе стороны.

Как правило, неисправность шарниров связана с разрывом пыльника, защищающего детали от попадания грязи и влаги. Даже маленькой трещины хватит, чтобы потребовалась замена данных элементов ходовой части автомобиля.

Неисправности подвески

Сюда входят различные дефекты. К примеру, это может быть повреждение стойки амортизатора или опорных подшипников. Стук в этом случае усиливается на поворотах, особенно на высокой скорости, поскольку на детали оказывается дополнительная нагрузка. Чрезмерное усилие сначала приводит к поломке пружины. Как правило, это происходит сверху или снизу, на крайних точках демпфера.

Стабилизаторная стойка также может частично повредиться и начать издавать глухие стуки при повороте колёс в движении. О комфортной езде можно забыть, пока проблема не решится, так как машина будет вилять по дороге, требуя постоянного контроля рулём. Кузов тоже начнёт сильно крениться и трястись при торможении или маневрировании.

Нестандартные причины стука руля

Звуки в рулевой могут начаться также из-за нетипичных случаев. Например, как и говорилось выше, это может быть попадание камня в подрамник. Он застревает там, вызывая естественное смещение компонентов руля при повороте в одну или другую сторону. Стук возникает при восстановлении исходного положения, когда элементы соскакивают с камня при обратном вращении баранки.

Также к нестандартным ситуациям относятся:

• выработка резиновых сайлентблоков подвески и шаровых опор, отчего из-за перекоса рычага при повороте руля может возникнуть характерный стук;
• износ рулевых наконечников и тяг из-за естественного износа, что образует люфт, скрипы и стуки при поворотах — для диагностики достаточно будет поддомкратить автомобиль с той стороны, откуда раздаётся шум;
• крепёжная гайка между рулевой и наконечником может быть слабо закрученной — как правило, такое происходит после процедуры развала-схождения, когда мастер просто забывает в достаточной степени завернуть её;
• передний подшипник ступицы, если выходит из строя, также может спровоцировать стук и ухудшение управления, поэтому при замене подшипника надо крепче заворачивать гайку.

Салон и кузов

Этого не избежать никому – «сверчки», скрипы, дребезжания и прочие непрошенные гости обязательно поселятся в салоне автомобиля, когда его возраст перевалит за пять-шесть лет (а то и раньше). В особенности если машина эксплуатируется на разбитых дорогах. Пластиковая отделка салона расшатывается на своих креплениях, панели начинают ерзать, тереться кромками друг о друга, сопровождая эти «отношения» негромкими, но надоедливыми звуками. Добавьте сюда шелест соскочившей с креплений проводки в торпедо, дребезжание дверных замков, тросиков и тяг.

Что же делать? Кто-то просто включает погромче музыку, чтобы заглушить ею всех «сверчков» разом, а кто-то засучивает рукава и берется за инструмент. Салонные скрипы победить легче, чем многие другие. Умелые люди заменяют ссохшиеся пистоны новыми, оклеивают поглощающими материалами панели и изолируют контактирующие друг с другом панели самоклеящимися прокладками.

Для некоторых популярных моде­лей автомобилей можно купить готовые комплекты изолирующих материалов, созданные для борцов со «сверчками», – с вырезанными по форме стыков панелей лоскутами и с самоклеящимся слоем. Но простор для творчества тут все равно есть, и немалый. Придется самому закрепить и задемпфировать скрытые под панелями жгуты проводов, разъемы, тяги и рычаги арматуры дверей – одним словом, все, что может контактировать между собой, с обивкой и с металлом кузова. В крайнем случае можно применить строительные шумоизолирующие материалы, как с самоклеящимся «оборотом», так и под обычный универсальный клей. Ну а самый доступный экспресс-метод – обрызгать стыки панелей отделки силиконовым спреем. Но это все-таки временная мера, поскольку борьба за комфорт обычно дается ценой куда более внушительных усилий.

Подписывайтесь на наш Telegram-канал, чтобы ничего не пропустить.

Другие возможные причины стука в задней части авто

Кроме перечисленных, возможны и другие причины. Когда стучит подвеска, со временем происходит усиление стука и его локализация. Вскоре становится ясно, где конкретно стучит. Однако когда стук является монотонным и неизменным, следует выполнить проверки, сводящиеся к исключению наиболее маловероятных причин стука:

• откручивание колеса;
• стук в багажнике деталей из металла;
• глухой стук деталей корпуса;
• стук запаски;
• стук глушителя о дно машины.

Именно эти редкие причины проверяются прежде всего и примерно в 20 процентах случаев позволяют исключить потребность в дальнейшей диагностике.

Как определить причину дребезжания и вибрации глушителя

Диагностика в этой ситуации не вызывает сложностей и не требует специального оборудования. Машина загоняется на смотровую яму, после чего мастер изучает состояние:

• Соединений по всей длине трубы;
• Самой трубы, подключенной к мотору;
• Крепежей;
• Глушителя.

Осмотр производится на предмет коррозии и физических повреждений, а также смещения компонентов с их законных мест. Во многих случаях ремонт сводится к тому, чтобы подзатянуть крепления, что совершенно не затратно по времени и финансам. Однако если наблюдается большое количество ржавчины, то речь заходит о замене запчастей.

Если глушитель вибрирует и гудит

Гул в выхлопной трубе появляется в случае, когда звуковые волны, исходящие из мотора, проходят через трубу, отражаясь от ее стенок и передавая им некоторую часть своей силы. При этом на некоторых частотах трубы начинает входить в резонанс с волнами.

Чтобы справиться с гулом, на выхлопную трубу устанавливают утолщение. Чем она толще, тем сильнее будет отличаться ее частота резонанса от частоты, испускаемой мотором. Возрастает уровень сопротивления вибрации. Можно пойти более простым путем и просто обмотать трубку высокотемпературным материалом для гашения вибраций. Есть и третий способ – монтаж резонатора Гельмгольца, который предназначен специально для борьбы с нарушением частотности.

Ремонт или замена

Если бренчит глушитель, и мастер обнаружил, что причины этого серьезны, то действия происходят по следующему алгоритму:

• Определение поврежденного участка. Если он слишком велик, то проще полностью заменить элемент.
• Если ремонт возможен, мастер может вскрыть участок вдоль заводского шва и достать загрязнения или лишние элементы, которые вызывают дребезг внутри глушака.
• Если этот элемент, провоцирующий дребезжание, – отпавший кусок катализатора, то владельцу машины рекомендуется заменить или удалить его.
• Если это один из внутренних отражателей (перегородок из металла), то выхлопная система нуждается в полном ремонте, поскольку могут быть повреждены и другие компоненты.

Мы настоятельно рекомендуем обращаться за помощью к профессионалам. Наш автосервис специализируется на выхлопных системах, сотрудники разбираются во всех нюансах, влияющих на дальнейшее успешное использование автомобиля. Сервис расположен в Санкт-Петербурге, записаться на диагностику можно по телефону: 8 (812)946 60 02

Вы можете ознакомиться со всем спектром наших услуг по ремонту и замене глушителей.

Под нагрузкой

Стоит отметить, что шум на холостых оборотах не очень опасен и чаще всего спровоцирован вибрирующим кожухом ремня ГРМ, шкивы или другие элементы задевают корпус, ослабло крепление отдельных узлов. А вот при возникновении стука под нагрузками все намного серьезнее:

1. При перегазовке, резком ускорении, а также при снижении оборотов может раздаваться очень высокий и звонкий звук, свидетельствующий об износе поршневых пальцев. Также подобная проблема проявляется при использовании некачественного бензина, а также при движении под нагрузкой на слишком высокой передаче.
2. Если при резком нажатии на педаль газа слышен глухой стук в нижней части блока цилиндров, скорее всего, проблема во вкладышах коленчатого вала.
3. Когда вкладыши шатунов изношены, то звук похож на предыдущий, но его громкость и интенсивность сильно повышается при увеличении оборотов. Ездить с такой проблемой крайне опасно из-за риска заклинивания двигателя.

Визуальный осмотр

Визуальный осмотр авто на повреждения

Если это серьезная проблема с вашим автомобилем, со звуками нагрузки, неправильной работой, жгучими запахами или дымом, остановитесь как можно скорее, чтобы избежать поломки двигателя и возможной аварии вашего автомобиля.

Если ваш автомобиль работает нормально, но вы замечаете повторяющийся или постоянный нерегулярный звук, найдите безопасное место вдали от дорожного движения для проведения проверки.

Хорошее место для проведения осмотра — у вас дома, на подъездной дороге, чтобы обеспечить безопасность. Наличие помощника может быть полезным. Использование перчаток и старой рубашки и брюк может помочь, потому что осмотр автомобиля может испачкать вещи.

Вот некоторые советы, что проверить во время визуального осмотра:

• Проверьте шины и диски, чтобы убедиться, что ничего не застряло и не создает шум.
• Посмотрите под машиной и посмотрите, не застряло ли что-нибудь и не поцарапало ли днище или другие детали автомобиля.

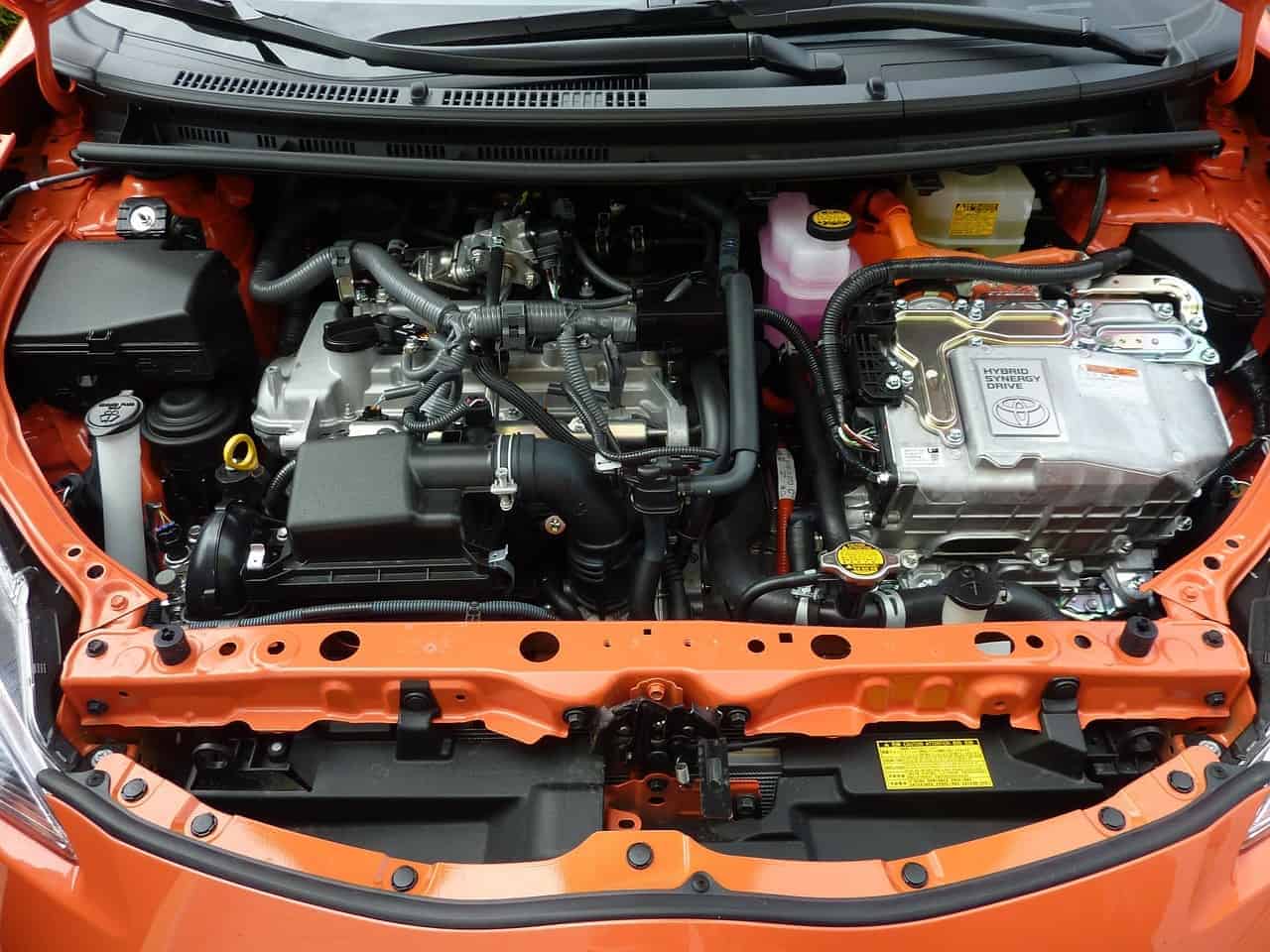

• С выключенным двигателем проверьте под капотом все, что кажется необычным. (Однажды у меня под капотом была проволока, вероятно, из сервисного центра, когда над моей машиной работал механик)
• Когда двигатель выключен и остыл, нащупайте вокруг двигателя все, что может быть ослаблено , включая ремни, шланги, отсеки, вентиляторы и любые другие детали. Проверьте износ ремней, особенно и других движущихся частей.
• Поставьте автомобиль на стоянку и включите аварийный тормоз. Запустите двигатель и слушайте и ищите что-нибудь необычное.
• Попросите партнера нажать педаль газа на несколько секунд и посмотреть, слышите ли вы или видите что-то другое, чем раньше.
• Наконец, закройте капот и попросите вашего партнера медленно вести машину вверх и вниз по улице и внимательно прислушиваться к звукам и любым визуальным сигналам, которые могут указывать на проблему

После проверки запишите все проблемы, которые вы видели и слышали, которые были необычными. Вы можете поискать в интернете решения или связаться с механиком. Обратитесь к другу за вторым мнением, если вы все еще не уверены в том, что вы слышали, чувствовали или видели.

Регулировка зазоров клапанов Лада Гранта.

Регулировка зазоров клапанов Лада Гранта.

Зазоры в приводе клапанов ГРМ. Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15-0,25 мм, а для выпускных клапанов – 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

Размер шайбы нанесен на ее нерабочей поверхности.

Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Для выполнения работы потребуются:

• набор плоских щупов;
• пинцет;
• микрометр (с пределом измерения 0-25 мм);
• приспособление для регулировки зазоров.

Предупреждение!

Проверку и регулировку зазоров выполняют только на холодном двигателе (при температуре около +20 °С).

Последовательность выполнения.

1 — Подготавливаем автомобиль к выполнению работы.

2 — Снимаем крышку головки блока цилиндров.

3 — Снимаем переднюю крышку ремня привода ГРМ.

4 — Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

5 — Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов.

В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

6 — Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия.

Коленчатый вал можно вращать накидным ключом на 17 мм за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует снять нижнюю крышку картера сцепления.

7 — Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), щупами соответствующих толщин определяем зазоры в приводе I и 3 клапанов (при счете по порядку от шкива распределительного вала).

Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

8 — Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

9 — Пинцетом извлекаем регулировочную шайбу.

10 — По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

11 — Рассчитываем зазор новой регулировочной шайбы по формуле:

• для впускных клапанов Z = Y + X – 0,2 мм;
• для выпускных клапанов Z = Y + X – 0,3 мм;

где Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы; X — зазор, определенный по щупу.

12 — Подбираем новую шайбу, у которой толщина близка к расчетной (± 0,05 мм).

13 — Устанавливаем новую шайбу в толкатель (маркировкой вниз).

14 — Поджимаем толкатель приспособлением и удаляем фиксатор.

15 — Соблюдая последовательность, указанную в таблице, проверяем и регулируем зазоры в приводе других клапанов.

16 — Сняв приспособление для регулировки клапанов, устанавливаем снятые детали в последовательности, обратной разборке.

Неисправности в двигательном отсеке

Ремень генератора. Поломку можно определить по пронзительному визгу после запуска мотора либо при резком повышении оборотов. Для его прекращения нужно подтянуть ремень. Если это не помогло либо звук вернулся через определенное время, поменяйте его на новый.

Помпа. Если на ХХ из передней части двигательного отсека слышен тонкий свист и/или рокот, значит помпа неисправна. В таком случае нужно заменить ее.

Зажигание. Звонкий металлический стук при разгоне транспортного средства свидетельствует о детонации (то есть взрыве топливной смеси в камере сгорания). Вероятнее всего, зажигание слишком раннее, вы залили некачественное топливо или в камере сгорания появилось большое количество нагара. Помимо этого, причиной детонации может стать перегрев мотора или старые свечи. Вышеуказанный звук издают поршни мотора, которые принимают на себя удары от взрывов горючей смеси. Длительное движение с таким звуком влечет за собой разрушение двигателя.

ГРМ. Шумы ГРМ на фоне общего функционирования мотора прослушиваются очень хорошо. Если цепь слабо натянута, она издает стрекочуще-хлопающий звук, усиливающийся при увеличении оборотов мотора и пропадающий при сбросе газа. Но если на автомобиле установлен ремень ГРМ, а не цепь, перед обрывом никаких тревожных звуков не будет. Его необходимо просто менять через каждые 60-100 тыс. км, зависимо от рекомендаций изготовителя.

Подшипники, поршни и клапаны. Существует несколько способов проверить качество капитального ремонта, не разбирая мотор. Для этого достаточно просто послушать двигатель. Так, коренные подшипники коленчатого вала при неисправности издают глухой металлический звук при резком нажатии на газовую педаль на ХХ. Частота стука повышается с увеличением частоты вращения коленчатого вала. Более резкий звук с неравномерными промежутками вызван чрезмерным осевым зазором коленвала. Еще более резкие шумы издают шатунные подшипники. Когда неисправна только одна из шеек, место стука можно определить, по очереди отключая свечи зажигания. Приглушенный стук издают кривые поршни. Стук выпускных или впускных клапанов, который слышен с равномерными интервалами — вероятнее всего, сигнал того, что нужна регулировка клапанов, либо увеличен износ клапанного механизма, либо сломан один из компонентов данного механизма. Если стук усиливается, когда мотор набирает обороты, вероятнее всего, причина в увеличенных зазорах клапанов.

Подшипник коленвала
