Характеристики, параметры и критерии выбора

Данная конструкция типична для всех поршневых компрессоров. Технические же характеристики у них могут разниться, поэтому дальше рассмотрим, по каким критериям выбирается компрессор для покраски автомобиля.

Тип двигателя

Первый и важный критерий – тип поршневого двигателя. Встречаются они двух типов – безмасляные и масляные.

У безмасляных компрессоров нет смазки кривошипно-шатунного механизма, в картере такого двигателя отсутствует масло. Такие компрессоры самые дешевые, для большинства работ они подходят, но только не для покрасочных работ с авто. Дело в том, что отсутствие смазки сказывается на длительности работы. Долго работать безмасляный компрессор не может, поэтому такой агрегат не подходит для проведения лакокрасочных работ.

А вот у масляных компрессоров в картер масло заливается, поэтому он способен работать достаточно долго без перерывов. Именно такой тип и нужно приобретать.

Количество цилиндров

Второй критерий выбора – количество цилиндров. Встречаются одно- и двухпоршневые двигатели компрессоров

Для проведения покрасочных работ в гаражных условиях достаточно будет и однопоршневого компрессора, важно только учитывать его производительность, о которой будет чуть ниже

Профессиональный компрессор для покраски автомобиля

Двухпоршневые компрессоры считаются промышленными, поэтому их часто можно встретить на специализированных СТО.

Тип привода

Еще один критерий – тип привода поршневого двигателя. Привод компрессоров бывает двух типов – прямой и ременной.

При прямом приводе вал электродвигателя напрямую соединен с коленчатым валом двигателя. Такой тип привода обеспечивает компактность, но производительность такого компрессора будет ниже, поскольку скорость вращения коленчатого вала будет идентичной скорости вала электродвигателя.

У агрегата с ременным приводом вращение передается ремнем, установленный на шкивы валов. Габариты такого компрессора больше, но производительность может быть выше за счет применения разных по размерам шкивов.

В целом же эти оба вида привода являются надежными, и здесь уже выбор производится по предпочтениям.

Возможность перемещения компрессора

При выборе также учитывается возможность перемещения. Встречаются стационарные и передвижные агрегаты. Стационарными обычно являются промышленные компрессоры, для частного же пользования подойдет и передвижной.

Видео: Настройка краскопульта и покраска автомобиля своими силами

Питание

Далее выбор производится по питанию. Здесь особо ничего сложного, если в гараже, где будет использоваться компрессор имеется сеть 380 В, то и нужно приобретать агрегат, который сможет от нее работать. Если же такой сети нет, то можно купить и прибор, работающий от сети 220 В.

От сети также зависит и потребляемая компрессором мощность. Для этого нужно знать параметры проводимой мощности проводки. Если купить мощный компрессор и подключить его к слабой по проводимости сети, то возможно оплавление проводки и возникновение пожара.

Производительность компрессора

Еще один немаловажный критерий при выборе компрессора для покраски авто – производительность. Некоторые краскопульты, которыми наносится лакокрасочное покрытие, потребляют очень большой количество воздуха (до 550 л/мин). Поэтом для нормальных условий работы компрессор должен обеспечивать необходимое количество воздуха. Иначе при недостаточной производительности может наблюдаться изменение потока воздуха, что недопустимо при выполнении покраски. При этом для обеспечения необходимого давления двигателям компрессора придется постоянно работать, что приведет к перегреву и отключению.

Давление воздуха в ресивере, его объем

Следующий параметр – максимальное давление воздуха, нагнетаемого в ресивер. Следует отметить, что данный параметр для всех компрессоров практически одинаков и варьируется о 7 до 12 Атм. К тому же давление может регулироваться регулятором давления и контролироваться манометром.

Последний из критериев, который учитывается при выборе – емкость ресивера. Для покрасочных работ не следует приобретать агрегат с малым ресивером, его объем должен быть не менее 50 литров. Следует отметить, что объемом ресивера можно части компенсировать недостаточную производительность самого агрегата.

Это и все параметры, которые учитываются при выборе компрессора. Если им следовать, то подбор необходимого оборудования будет несложным, и дальнейшем при работах оно не будет доставлять хлопот.

Преимущества и недостатки

Каждый тип приборов имеет свои положительные и отрицательные качества. К преимуществам масляных моделей относятся:

• компактные размеры;
• увеличенная производительность;
• высокое давление;
• мощность до 2,2 кВт;
• большой объем ресивера;
• автоматический впрыск масла для обработки движущихся деталей.

Главным недостатком смазываемых устройств считается необходимость установки фильтров. Преимуществами безмасляных приборов являются:

• отсутствие посторонних примесей в воздухе;
• эффективное охлаждение двигателя;
• быстрый запуск в неотапливаемых помещениях;
• высокая производительность.

К недостаткам безмасляных устройств относятся:

• ограниченный срок эксплуатации;
• узкая сфера применения (большинство краскопультов требует дополнительной смазки).

Какой компрессор для покраски выбрать?

Выби­рай­те ком­прес­сор, кото­рый смо­жет удо­вле­тво­рить потреб­но­сти ваше­го крас­ко­пуль­та. Боль­шин­ство  совре­мен­ных крас­ко­пуль­тов тре­бу­ют мно­го воз­ду­ха для рас­пы­ле­ния (200–400 лит­ров в мину­ту) и низ­кое дав­ле­ние. Это озна­ча­ет, что рас­пы­ля­е­мый мате­ри­ал име­ет мень­шую ско­рость, поэто­му мень­ше веро­ят­ность скач­ков при рас­пы­ле­нии. HVLP про­из­во­дит более мяг­кое рас­пы­ле­ние, сокра­ща­ет поте­рю мате­ри­а­ла и уве­ли­чи­ва­ет эффек­тив­ность пере­да­чи мате­ри­а­ла. Для крас­ко­пуль­тов ука­зы­ва­ет­ся рас­ход воз­ду­ха, при кото­ром они будут нор­маль­но рабо­тать. Выход­ная про­из­во­ди­тель­ность ком­прес­со­ра явля­ет­ся реша­ю­щим пара­мет­ром для нор­маль­но­го функ­ци­о­ни­ро­ва­ния покра­соч­но­го писто­ле­та. Этот пара­метр ука­зы­ва­ет, смо­жет ли ком­прес­сор доста­точ­но быст­ро сжать воз­дух, что­бы поспеть за краскопультом.

Суще­ству­ют так­же крас­ко­пуль­ты LVLP, кото­рые подоб­ны крас­ко­пуль­там HVLP, но тре­бу­ют мень­ший объ­ём воз­ду­ха для рас­пы­ле­ния (LVLP – Low Volume Low Pressure, низ­кий объ­ём и низ­кое дав­ле­ние). Такие крас­ко­пуль­ты могут тре­бо­вать менее 200 лит­ров воз­ду­ха в мину­ту для рабо­ты. Выби­рая такой крас­ко­пульт нуж­но учи­ты­вать его недо­стат­ки. Они име­ют низ­кую ско­рость рас­пы­ле­ния и факел мень­ше­го раз­ме­ра. Более подроб­но о крас­ко­пуль­тах може­те про­чи­тать в ста­тье “как выбрать крас­ко­пульт”.

Ком­прес­сор луч­ше брать с запа­сом про­из­во­ди­тель­но­сти (на 20–40%), что­бы он не рабо­тал на пре­де­ле и не грел­ся. Таким обра­зом,  ком­прес­сор будет запус­кать­ся реже, и не будет нагре­вать­ся, что сохра­нит воз­дух более холод­ным и сухим.  Если посто­ян­но соби­ра­е­тесь зани­мать­ся покрас­кой, то луч­ше брать мас­ля­ный ком­прес­сор с ремен­ным при­во­дом, с реси­ве­ром 100 лит­ров и про­из­во­ди­тель­но­стью 440–650 лит­ров в мину­ту. Или же, учи­ты­вай­те все выше­при­ве­дён­ные све­де­ния, и выби­рай­те самый доро­гой и про­из­во­ди­тель­ный ком­прес­сор, кото­рый може­те себе позволить.

Критерии выбора моделей компрессора для покраски автомобиля

Какую из существующих моделей выбрать — зависит от Вашей цели, поэтому рассмотрим несколько вариантов.

1. Для проведения косметических работ. Если Вы хотите подкрасить крыло авто или решили научиться автомалярному делу, остановите выбор на самом недорогом варианте со следующими характеристиками: поршневой масляный компрессор с одним цилиндром, производительностью 130 л/м., ресивером на 25 литров и давлением 8 атмосфер. Им не получится покрасить всю машину, но «замазать» царапину самостоятельно более чем возможно.
2. Аппарат, сжимающий воздух, для умелых работников. Если определенный опыт в данной сфере Вы уже имеете и хотите попробовать окрасить всю сторону автомобиля (или переднюю/заднюю часть), советуем выбрать одноцилиндровый компрессор поршневого вида с заливом масла, ресивером на 100 литров, давлением 10 атмосфер, который набирает 330 л/м. Этот вариант позволит периодически проводить добротные работы. Для полной покраски транспортного средства такой компрессор не подойдет — он не сможет набрать достаточное количество воздуха.
3. Компрессор для качественной покраски машины. Одним из лучших вариантов для проведения лакокрасочных работ является масляный ременной компрессор, производительность − 515 л/м, ресивер на 200 литров, давлением 10 атм. Такой агрегат работать может долго, Вы покрасите им даже грузовик. Но заплатить за ременную модель с такими характеристиками придется гораздо дороже, чем за предыдущие варианты.
4. Агрегат для проведения профессиональных работ. Если Вы занимаетесь покраской автомобилей по роду деятельности, стоит выбрать качественный компрессор, так как дешевый вариант может недостаточно хорошо окрасить поверхность. Здесь подойдет маломощный винтовой компрессор (производительность 240–620 л/м, давление − 10 атмосфер). Он надежный, экономичный, может работать большие промежутки времени и, несмотря на высокую цену, быстро окупится даже в средней мастерской.

Разновидности конструкции

Чтобы правильно выбрать прибор для окрашивания кузова, нужно изучить преимущества и недостатки каждого типа.

Безмасляные и масляные

Некоторые компрессоры смазываются маслом, которое смягчает работу поршней, колец и цилиндров.

Для этого аппарат снабжается блоком, отделяющим воду и масло. В безмасляных устройствах применяются тефлоновые поршневые кольца. Компрессоры отличаются меньшим весом, их не нужно смазывать. Вместо чугунных элементов здесь используются алюминиевые. Такие модели просты в эксплуатации, они не требуют замены или добавления смазки.

Фильтрация воздуха от жировых частиц при использовании безмасляного прибора не требуется, однако необходима установка влагоотделителя. Устройства издают шум, быстро нагреваются и изнашиваются. Масляные варианты отличаются большей производительностью и долговечностью.

С прямым приводом коаксиальные и с ременным приводом

В компрессорах первого типа шкив двигателя соединяется непосредственно с коленчатым валом. Коаксиальные приборы характеризуются меньшей, чем устройства с ременным приводом, стоимостью. Они подходят для периодического, не слишком интенсивного применения.

Такая система считается более надежной и долговечной. Конструкция помогает снижать трение подвижных деталей. Ременной компрессор не издает лишнего шума, имеет больший КПД. Такие модели подходят для профессионального применения.

Поршневые, винтовые и мембранные

Приборы подачи воздуха для краскопультов бывают:

1. Поршневыми, в которых сжатие воздуха осуществляется благодаря движению поршня в цилиндре. На следующем этапе рабочего цикла открывается клапан, газ поступает в ресивер.
2. Винтовыми, в которых для сжатия воздуха используются роторы. Они постоянно вращаются, отправляя газ в ресивер или магистраль.
3. Мембранными, в которых воздух не контактирует с поршнями и кольцами. Здесь отсутствуют динамические уплотнения, исключено попадание масла в газ. Установка специальных фильтров не требуется.

По типу производительности

При необходимости выполнения больших объемов работ, например полной покраски кузова, приобретают компрессор с такими характеристиками:

• производительностью от 300 л в минуту;
• емкостью ресивера не менее 50 л;
• двухцилиндровым исполнительным устройством;
• номинальным давлением 8 бар.

Промышленные и полупрофессиональные модели снабжаются средствами автоматического отключения при получении заданного давления. Для редкого использования подходят дешевые приборы с ресивером на 50 л, производительностью до 150 л в минуту. Такие устройства применяются для частичного ремонта кузова.

Электропитание и давление

Компрессоры работают от электрических сетей с напряжением 220 или 380 В. Для использования в профессиональных целях предназначен второй вариант. Первый тип часто применяется в домашних условиях. Универсальное оборудование работает от любой электросети или бытового генератора.

Что выбрать

При покупке этого устройства отдельно от распылителя необходимо акцентировать внимание на значения краскопульта. Люди, которые ничего не смыслят в особенностях этого оборудования, могут приобрести сразу комплект

Выбирая компрессор, изначально стоит поинтересоваться у продавца о производительности аппарата. Под этим термином подразумевается количество воздуха на выходе.

• Для краскопультов HVLP типа следует использовать устройство с производительностью в пределах 360−515 литров в минуту. При этом необходимое давление составляет 2,5−3 атмосфер на входе в сопло краскопульта и 0,7 единиц на выходе.
• НР распылители могут работать на компрессорах с пропускной способностью до трёхсот литров. Требуемое давление на них должно составлять 5 и 1,5 атмосфер на входе и выходе соответственно.
• Необходимая производительность для краскопультов LVLP эквивалентна 150−350 литрам за 60 секунд. При этом оптимальное давление на входе равно двум атмосферам, а на выходе 0,7−1,2.

Стоит учесть, что зачастую технические сведения, указываемые в паспорте устройства, могут не соответствовать действительности. Описанные показатели лишь обозначают теоретические данные мощности и производительности, рассчитываемые в соответствии с объёмом поршня и цилиндра. Фактически же мощность оказывается в половину меньшей от установленных значений.

Виды конструкции

Собой устройство для нагнетания воздуха представляет подобие ДВС, в котором с помощью поршня происходит закачивание и перенаправление воздуха в ресивер. Вот только вместо энергии расширяющихся газов, высвобождающейся во время сгорания топливно-воздушной смеси, свое движение поршень получает от электромотора. Также в конструкции присутствуют: система смазки, автоматика, вентилятор, фильтр заборного воздуха, спускной клапан и устройство регулировки выходящего давления воздуха. В глобальном смысле все поршневые компрессоры, которые сейчас можно выбрать для домашнего использования, делятся на два вида:

• с ременным приводом. Вал электродвигателя соединен с коленчатым валом через ременную передачу;
• с прямым приводом. В таком случае коленвал и вал ротора электродвигателя сочленены, что дает прямую передачу крутящего момента.

В свою очередь, поршневые нагнетатели с прямым приводом делятся на масляные и безмасляные. Какой лучше выбрать? Однозначно, что для покраски и ремонта авто более предпочтителен масляный компрессор. При соизмеримых мощностях двигателей производительность у таких нагнетателей имеет совсем незначительные отличия (зачастую в пользу варианта с масляной системой). К тому же безмасляные компрессоры не нуждаются в периодической смазке, могут транспортироваться в любом положении, а для работы не требуют ровной поверхности. Все дело в ресурсе и надежности. Безмасляные компрессоры всегда довольно маломощны, поэтому даже при поэлементной покраске им придется практически постоянно работать. Такой режим не только значительно сокращает ресурс, но и может вызвать перегрев и скорую поломку. В масляном нагнетателе часть тепла удается отвести через смазку, также значительно уменьшается износ трущихся пар. Увы, но безмасляным нагнетателем воздуха автомобиль покрасить не получится.

Какой лучше подойдет

Начинать выбирать компрессор для покраски авто можно со следующих вариантов:

• однопоршневой, с прямым приводом, ресивером 24 л и мощностью до 2 кВт. Такой агрегат подойдет не только для локальной покраски, но и для обработки днища автомобиля антикоррозионными свойствами, покрытия арок жидкой шумоизоляцией, а порогов антигравием. Производительность у таких компрессоров около 200 л/м. Более предпочтителен вариант с ресивером на 50 л;
• двухпоршневой с ресивером минимум 50 л и мощность от 2 кВт. Пиковые обороты двигателя с прямым приводом могут достигать 2850 об/мин., в то время как ременной привод, за счет соотношения диаметров шкивов, позволяет держать не более 1200 об/мин. На практике такая разница выливается меньшим нагревом и большим ресурсом. Также нагнетатели с ременным приводом легче запускаются в холодное время года. В скорости нагнетания давления разницы особой нет. Производительность таких агрегатов начинается от 300 л/мин. Вы самостоятельно можете изготовить дополнительные ресиверы, что позволит не только полностью покрасить автомобиль, но и мало-мальски использовать профессиональный пневмоинструмент.

Трехпоршневые компрессоры, а также нагнетатели с мощностью электродвигателя более 3 кВт, ввиду их высокой стоимости, можно рекомендовать к покупке лишь в качестве профессионального оборудования для СТО.

Советы специалиста

При выборе следует ориентироваться на несколько основных советов:

покупать профессиональное устройство для разовой работы нерационально

Выбор делают на основании задачи;
обращайте внимание на необходимое напряжение в сети;
отзывы и репутация бренда помогут купить долговечное устройство;
высокие показатели производительности и мощности помогут использовать компрессор с другими устройствами;
лучше покупать вариант с осушителем, он предотвращает проникновение влаги в раствор;
в ресивере накапливается вода, её следует сливать 1 раз в неделю для предотвращения коррозии;
воздушный фильтр регулярно промывают и продувают, по необходимости просто меняют;
до включения уточняйте уровень масла. При недостатке его подливают, периодически масло полностью сливают и меняют;
болты на головке цилиндров, состояние ремня, подшипников и двигателя проверяют раз в 4 месяца;
натяжение ремня выполняют 1 раз на 200 часов эксплуатации.

Компрессор быстро окупается как в бытовых, так и в специализированных условиях. Чрезмерно экономить на нём не стоит. Сделать правильный выбор помогут технические характеристики, определение подходящего типа и использование советов.

Виды конструкции

Альтернативный вариант, как выбрать компрессор для покраски автомобиля – это основываться на типе конструкции. Классифицируют модели по:

• смазывающей системе – с маслом или без него;
• конструкции привода – прямой или ременной;
• количеству степеней нагнетания давления – 1-, 2- или многоступенчатые;
• методу сжатия – поршневой, мембранный.

Безмаслянные

Автопокраска чаще всего производится безмаслянными разновидностями установок. Они активно применяются для покрасочных работ с минимальным количеством масла в составе краски (до 0,01 мг/м3). Разновидность устройств улучшает качество покраски и создаёт идеальный внешний вид. В конструкции устанавливается осушитель адсорбционного типа.

Они отличаются надёжностью, лёгкостью использования и эксплуатации. Недостатки: немного функций и подверженность износу.

Масляные

В системе предусмотрено разбрызгивание смазки компрессорной установкой. Для разновидности характерно попадание масла в краску, его заливают в насос. Для предотвращения смешивания жидкостей устанавливаются фильтры.

Компрессор масляный коаксиальный KAC 50L

Смесь помогает создавать плёнку, которая защищает от контакта между металлическими изделиями. Масло снижает степень износа и выделение тепла. Производительность от подобного решения не страдает.

Главным минусом является сложность запуска в мороз. Масляные разновидности дополнительно разделяются на 2 группы: с прямым и ременным приводом.

С прямым приводом (коаксиальные)

Для соединения двигателя и кривошипа используется муфта, она объединяет обе части в цельную конструкцию. Модели простые и компактные, но ухудшается отвод тепла.

С ременным приводом

Компрессор для автопокраски, чаще он разработан по стандартной схеме – ремень соединяет вал мотора и шкив. Обладает качественным охлаждением, повышенной производительностью, минимальным шумом и долговечностью. В свою очередь, ременные типы имеют несколько категорий по ступеням сжатия: 1, 2 и больше.

Поршневые

Этот тип обеспечивает должный уровень качества распыления, сохраняя простоту и надёжность. Для активации поршня используется коленвал и шатун. Создаваемое давление приводит к закрытию или открытию клапанов для впуска и выпуска. В конструкции может устанавливаться 1-2 цилиндра с линейным, W- и V-образным расположением. Чаще нужный результат достигается 2-ступенчатым сжатием.

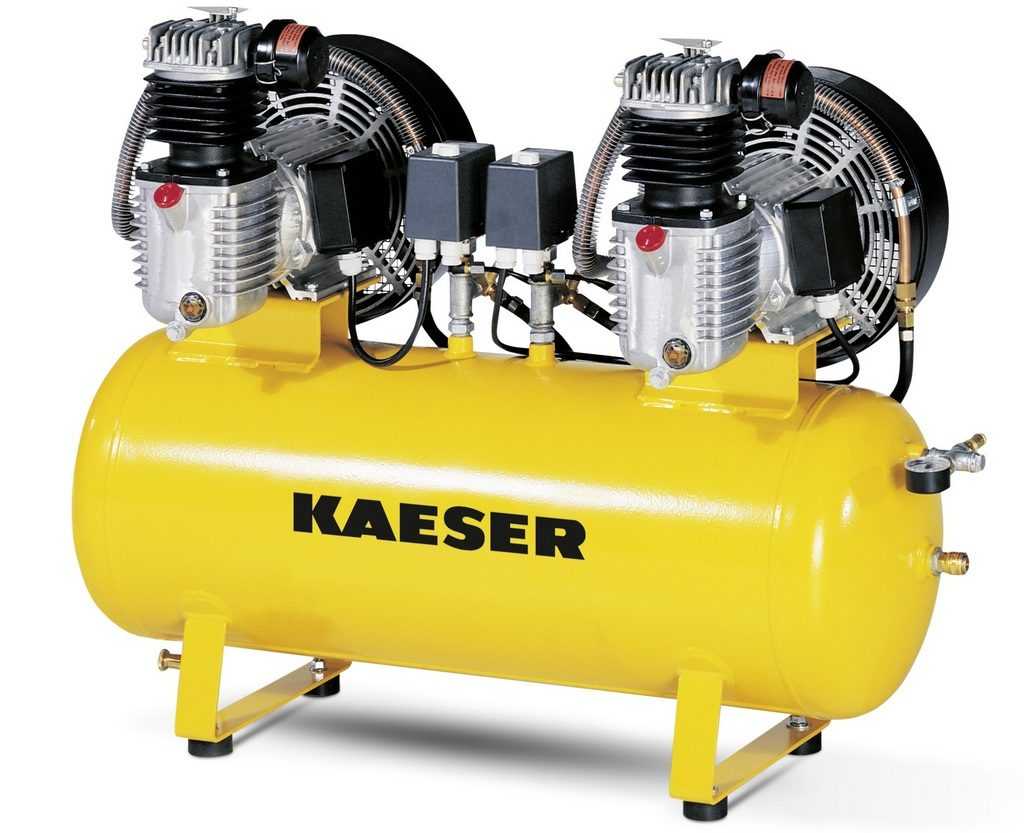

Поршневой компрессор KCTD 420-100

Винтовые

До поступления краски на распылитель в компрессоре вращается несколько роторов с параллельным расположением. Во время движения формируются ячейки, они уменьшаются в размерах и повышают давление. В конструкции стандартно устанавливается система защиты, управления и мониторинга состояния. Взаимодействие с электрической установкой происходит просто, переключение режима выполняется одной рукой. Винтовой тип способен долго работать без перегрева.

Плюсы:

• минимальное энергопотребление;
• бесшумная работа;
• не создаёт вибраций;
• качественный воздух на выходе;
• надёжное устройство;
• устойчивость к износу.

Чаще используются на профессиональных, больших СТО.

Мембранные

Самый дешёвый и слабый вид инструмента, используется в бытовых условиях. Характеризуется умеренной производительностью и повышенным давлением.

Мембранный компрессор автомобильный

Производительность

Является ключевым фактором при выборе. Независимо от того, будет выбран воздушный или безвоздушный тип, компрессия воздуха непосредственно влияет на качество распыления. Измерение производится на основании способности сжимать воздух за 1 минуту, определяется в литрах. Расход воздуха на нанесение одинакового количества краски у различных краскопультов существенно отличается.

Давление

В зависимости от модели, максимум в ресиверах – 8–12 атм. При достижении порога установка отключается. Включение происходит при падении давления до 6 атм., агрегат работает до восстановления рабочего показателя. Порог активации пользователь устанавливает самостоятельно. Для защиты от перегрева рекомендуется покупать модели с термореле.

Электропитание

С каждым увеличением давления на 1 бар установке придётся задействовать на 8% больше энергоресурсов. Причина в потере степени сжатия в процессе эксплуатации. Для экономии электроэнергии рекомендуется точно определять мощность и эксплуатировать пневматический распылитель в этом режиме.

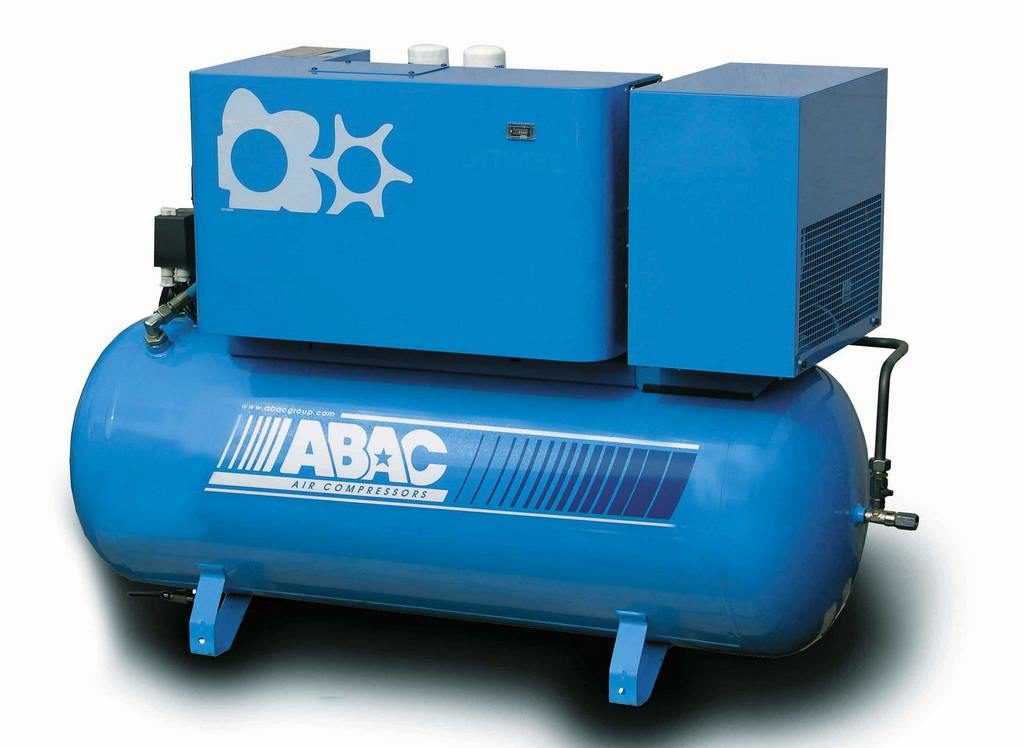

Винтовой компрессор Abac

Подбор подходящего краскопульта

Для эксплуатации компрессора необходимо дополнительно в обязательном порядке приобрести краскопульт. Распылителей на рынке представлено много, поэтому, прежде чем покупать конкретную модель, следует определиться с задачей, которую ему потребуется выполнять: маскировка незначительных изъянов или высококачественная покраска целого автомобиля.

Существует семь видов краскопультов, отличающихся между собой системой распыления смеси. К наиболее популярным можно отнести следующие:

• LVLP, обладающие невысоким давлением и маленьким объёмом. Их преимущество заключается в отсутствии необходимости применения мощных компрессоров, поскольку они не требуют высокого давления на входе и выходе из распыляющего сопла. Также при их использовании тратится минимальное количество наносимого на кузов машины материала. Наиболее актуально применение устройств LVLP при необходимости устранения незначительных царапин.
• НР краскопульты имеют высокое давление, довольно удобны и функциональны в использовании. Но значительным недостатком можно назвать большой объём вылетающей за пределы объекта краски, то есть перерасход используемой смеси. Более того, вследствие образовывающихся завихрений в воздухе поднимается пыль, которая в последующем садится на окрашиваемую поверхность.
• HVLP, снабжённые резервуарами большого объёма, но имеющие низкое давление. Довольно экономичны в использовании красящей смеси, но требуют применения мощных компрессоров. Помимо этого, для работы двигателя необходимо большое количество масла, что подразумевает неизбежность оснащения оборудования дополнительными фильтрами.

Классификация

Воздушный компрессор представляет собой устройство для сжатия и подачи воздуха под давлением. Основным классификационным параметром является устройство. По конструкции и принципу функционирования рассматриваемые приборы классифицируют на винтовые и поршневые. Приборы первого типа разделяют на два подтипа: масляные и безмасляные. Для покраски стоит выбрать второй вариант

Это обусловлено тем, что они подают чистый воздух, что важно для малярных работ. Также их используют в медицине и фармацевтике

При этом они отличаются более продолжительным сроком эксплуатации в сравнении с безмасляными компрессорами.

По приводу данные приборы подразделяют на коаксиальные и ременные. Устройства первого типа называют также компрессорами с прямым приводом. Основным преимуществом таких моделей является производительность. Ременные устройства подразделяют на одно- и двухступенчатые. В целом такие модели менее склонны к перегреву, поэтому более долговечны, однако их производительность также меньше в сравнении с коаксиальными компрессорами, однако имеются некоторые индивидуальные особенности для названных подтипов. Так, двухступенчатые компрессоры отличаются большей производительностью и меньшим уровнем шума.

По величине выходного давления рассматриваемые устройства классифицируют на приборы низкого (5-12 бар), среднего (30-50 бар), высокого давления (150-300 бар).
