Мечта и легенда дрифта

Опубликовано: 22 Окт 2021Рубрика: ХарактеристикиАвтор: editor

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Toyota Corolla Levin AE 86

Тип двигателя

рядный, 4-х цилиндровый, DOHC 16 valve Самое новейшее детище Driftworks — это оглушительный дрифт-кар Toyota Corolla AE86, построенный по легендарным канонам Hachiroku.

С именем Driftworks знакомо подавляющее большинство поклонников тюнинга. Основателями этого бизнеса являются два британских партнера — Фил Моррисон и Джеймс Робинсон. Их дела оказались настолько успешными, что всего через десять лет после создания Driftworks получил всемирное признание.

Когда Фил увидел выставленный на продажу по очень дешевой цене гоночный ASCAR, он тут же уцепился за появившуюся возможность. Европейская серия ASCAR являлась попыткой скопировать североамериканский гоночный стиль NASCAR. Выпускались все новые и новые серии гоночных автомобилей, а старые уходили на вторичный рынок в поисках своего следующего пристанища.

Фил и много других энтузиастов дрифтинга черпали свое вдохновение из японского манга-сериала «Initial D» и культового AE86 Trueno. К тому времени, когда ASCAR появился на горизонте, в углу мастерской Driftworks уже стоял подготовленный, но не оригинальный Trueno. Так что, вопрос из разряда «а что, если?» витал в воздухе и ждал своего часа.

Так как у Driftworks имелся опыт работы с шасси S, для тюнинга были отобраны комплектующие как с S14, так и с AE86. Что-то из этого пришлось доработать, но подкрылки и поперечные балки шасси по-прежнему принадлежат автомобилю Toyota выпуска середины 80-х. В конструкцию шасси пришлось внести некоторые изменения, на 86 поставили передние колеса CCW 17?9-дюймов. Специально на заказ в Magic Aero сделали кевларовые расширители арки крыла.

Так как этот дрифт-кар рассчитан на скорости от 160 км/ч и выше, и обладает супермощным двигателем, 30-летний кузов автомобиля необходимо было серьезно усилить. Для данной цели Фил использовал элементы, подготовленные Dyno Torque и Nickson Motorsport. Клетка безопасности получилась очень похожей на «NASCAR». Спортивным креслам Cobra Seats добавили вышивку и фирменный оранжевый цвет Driftworks.

В Dyno Torque было доработано рулевое колесо Driftworks Nardi: на нем появились «хитрые» кнопки беспроводного управления Cartek. Большим шлангом в шлем водителя подается фильтрованный свежий воздух. Это спасает в те моменты, когда образуется слишком много дыма. Для отвода отработанных газов предназначен раздельный выхлоп.

Оригинальный двигатель ASCAR был сильно изношен, поэтому его заменили на изготовленный по спецзаказу 454ci LSx. Два корпуса дроссельных заслонок Jenvey подают мощь 646 л.с. на задние колеса. Максимальный крутящий момент достигает 867 Нм – этого более чем достаточно для того чтобы пустить в дрифт спорткар весом 1243 кг. Это так называемый снаряженный вес, куда также входят 28 кг/28 л безводного хладагента Evans для DW86.

Рождение легенды

На автомобильном рынке «восемьдесят шестая» появилась в 1983 году. Создавали ее как модель пятого поколения Toyota Corolla, которая способна быть достойным дополнением модельного ряда. Стоит ли говорить, что у инженеров получилось в итоге даже больше, чем было задумано. Фишкой, этой модели был задний привод, в то время как все многие другие были переведены на передний. Машину оценили не только на родине в Японии, но и за рубежом.

Для некоторых стран, где велась продажа модели, были свои особенные модификации. Так в Австралии появился базовый хэтчбэк Corolla Levin, продающийся под названием Toyota Sprinter. В Америке это были хэтчбэки или купе Corolla GTS и Corolla SR5 с кузовом Trueno Sprinter. В Европе в основе были тоже модели GT и SR5 с самыми разными вариантами комплектации. Даже несколько странные имена автомобилей с успехом приживались в других странах. Мощность и маневренность автомобилей действительно напоминали «гром» с «молнией», и именно так переводятся их названия — Trueno и Levin.

Первым делом автолюбители оценили AE86 за доступную цену, легкость, но одновременно с этим и надежность на дороге. Автомобиль стал настоящей отдушиной для тех, кто уже в то время любил погонять по пустынным улицам и дорогам, но не имел достаточно средств, чтобы приобрести дорогую спортивную машину. Так AE86 Trueno и Levin стали идеалом для тысяч гонщиков-энтузиастов.

Характеристики

По своему спортивному характеру «Хачирока» Sprinter Trueno и Levin получила легендарные двигатели серии 4A — 16-ти клапанные двигатели, способные на мощность до 97 кВт, т.е. в 130 лошадиных сил, обладающие такими важными техническими характеристиками, как большой ресурс, простота преобразования и дизайна. Такие преимущества были далеко не у всех автомобилей. Кроме того, эти двигатели еще и приятно звучали. Так что успех был вполне заслужен.

AE86 производили в двухдверном и трехдверном кузовах. Вес купе составлял 950 кг, а у хетчбэка — 970 кг. Благодаря разнице в весе и большей жесткости в автоспорте снискало популярность именно купе. И купе, и хетчбэк выпускались как в версии Corolla Levin с прямоугольными фарами, так и в версии Sprinter Trueno со «слепыми» фарами, которые можно было убрать под капот.

В 1986 году дизайн «восемьдесят шестой» подвергли перезагрузке, после которой некоторые изменения претерпели задняя оптика, дизайн бамперов, цветовые решения и интерьер. А вот техническую часть почти не тронули. Авто переделанного дизайна стали называть «Коуки» («Kouki»), а классические — «Зэнки» или «Zenki», что означает «ранний». Модификации подверглись и Corolla Levin, и Sprinter Trueno.

Хачироку

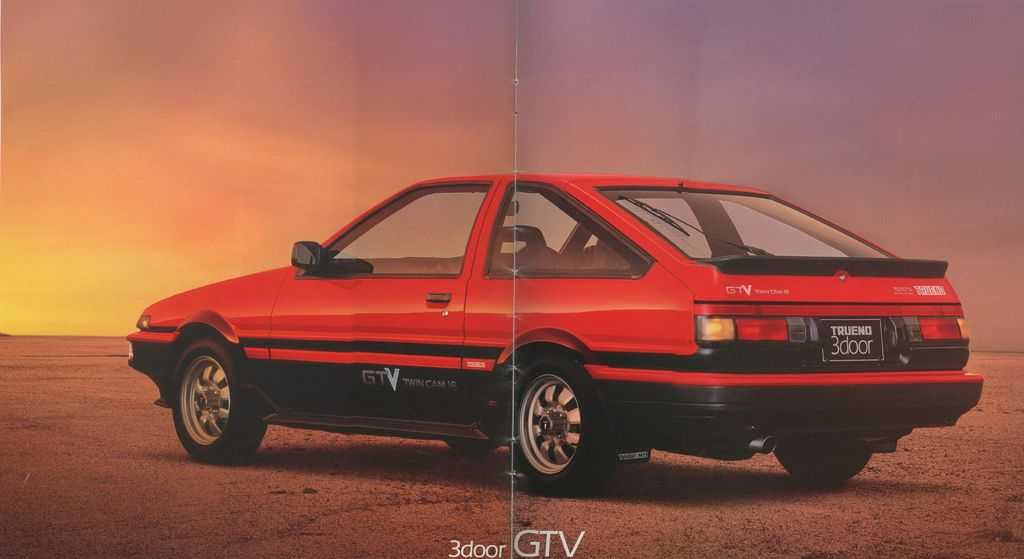

Toyota Corolla Sprinter Trueno предлагался как в двух так и трехдверном кузове

Новая модель под индексом AE86 была основана на платформе Corolla TE71 предыдущего поколения. Под руководством талантливого инженера Нобуаки Катаямы, специалисты немного обновили шасси: модернизировали подвеску и установили дисковую тормозную систему. Но главное, под капотом АЕ86 прописался передовой двигатель нового поколения — 4A-GE. Это первый четырехцилиндровый мотор японской компании с четырьмя клапанами на цилиндр и двумя распредвалами (DOHC). Кроме того, он был оснащен инновационной системой изменения геометрии впускного коллектора T-VIS и инжекторной системой питания.

Двигатель 4A-GE

Двигатель 4A-GE мощностью 124 л.с. обладал «крутильным» характером с красной зоной на отметке 7400 об/мин. Вдобавок мотор обладал очень большим потенциалам для доработок и высокой надежностью.

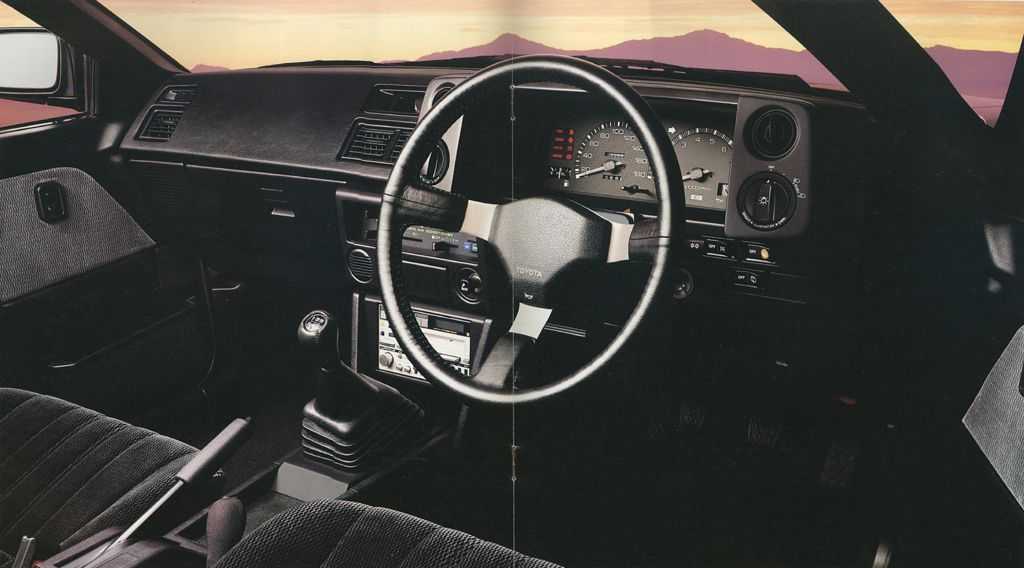

Салон АЕ86 не отличался особым изыском, но никого из водителей это не волновало

Toyota Corolla AE86 получилась легкой и быстрой машиной. Журналисты отмечали, что на ходу Хачироку ощущается намного более мощным автомобилем, а за острое и точное рулевое управление прозвали машину: «200-сильный карт». Кстати прозвище Хачироку, автомобиль получил за свой индекс: на японском число 8 звучит как «hachi», а 6 как «roku».

Specifications Driftworks V8 Toyota Corolla AE86

Engine

Engine power 646 hp, torque 867 Nm, curb weight 1243 kg, 50.4% of the weight falls on the front of the car.

GM 454ci LSx V8, Manley springs, titanium plate set, Jenvey throttle body, dry sump and ARE air / oil separator, Driftworks 350Z radiator, Davies Craig water pump, custom Dynotorque exhaust manifold and low profile stainless steel split exhaust system Magnaflow boxes, Driftworks engine cooling system and power steering, Evans Powercool anhydrous refrigerant, ATE gas tank, Emerald on-board computer.

Transmission

Jerico 4-speed Dog Box, 7.25 » Superclutch, custom 14kg clutch flywheel, Wilwood brake force control valve, custom Dave Mack 108 driveshaft.

Chassis

Dyno Torque Manufacturing: Intermittent roller weld seam and significant chassis reinforcement all-around, oversized front and rear wheel arch liners, propeller shaft assembly, engine and gearbox mounts, air jack stop points, all custom brackets and fittings. Made by Nickson Motorsport: T45 roll cage, NASCAR style door roll cage, extra reinforcement and protection for the top and bottom pillars.

Suspension / brakes

Driftworks CS2 suspension with adjustable shock absorbers — Nissan S14 (front) and AE86 (rear);
Dyno Torque crossbar for Nissan S14 steering rack;
Driftworks Geomaster steering knuckles and front suspension hub;
adjustable lower arms Driftworks S14;
thrust Driftworks S14 / AE86 Geomaster;
Howe Racing 4-point leveling arms rear;
lower intermediate links Dyno Torque;
front anti-roll bar Ultra Racing AE86;
rear adjustable NASCAR anti-roll bar;
front 6-piston and rear 4-piston NASCAR AP Racing disc brakes and calipers;
brake pads Driftworks Masterbrite;
pedal set Wilwood;
Driftworks hydraulic handbrake with Knuckleduster handle.

CCW Classic — 17 x 9 «- 15 (front), 18 x 10.5» — 15 (rear);
Achilles 123S tires — 255 / 35R17 (front), 265 / 35R18 (rear).

Exterior

Magic Aero Driftworks wide front arches and Kevlar rear fender flares, Magic Aero fiberglass hood, custom front bumper and stock rear, fiberglass doors, fiberglass boot lid with integrated TRD N2 spoiler, polycarbonate windows and NACA pipes.

Interior

Cobra Sebring Pro Driftworks Edition armchairs with signature embroidery from the tuning workshop;
special steering wheel from the Nardi Driftworks series with custom spokes;
5-point harness TRS Pro;
built-in automatic fire extinguisher SPA;
hand-held fire extinguisher, air-powered helmet for the driver;
custom wire insulation from Dyno Torque;
Race Technologies Dash2 information display in the instrument panel;
Cartek wireless steering wheel controls;
Dyno Torque firewall in perspex.

Other photos of the tuned Toyota Corolla AE86 (Driftworks V8):

Toyota

Технические характеристики Driftworks V8 Toyota Corolla AE86

Двигатель

Мощность двигателя 646 л.с., крутящий момент 867 Нм, снаряженный вес 1243 кг, 50,4 % веса приходится на переднюю часть автомобиля.

GM 454ci LSx V8, пружины Manley, набор титановых тарелок, корпус независимых дроссельных заслонок Jenvey, сухой поддон картера и воздушный / масляный сепаратор A.R.E, радиатор Driftworks 350Z, водяная помпа Davies Craig, кастомный выпускной коллектор Dynotorque и система раздельного выхлопа из нержавеющей стали с низкопрофильными коробами Magnaflow, система охлаждения двигателя и гидроусилитель руля Driftworks, безводный хладагент Evans Powercool, бензобак ATE, бортовой компьютер Emerald.

Трансмиссия

4-скоростная коробка передач Jerico 4-speed Dog Box, трехдисковое сцепление Superclutch 7,25 дюймов, кастомный маховик сцепления весом 14 кг, кран-регулятор тормозных усилий Wilwood, кастомный карданный вал Dave Mack 108.

Шасси

Производство Dyno Torque: шов прерывистой роликовой сваркой и значительное повсеместное усиление шасси, увеличенные подкрылки передней и задней колесных арок, сборный туннель карданного вала, монтажные опоры двигателя и коробки передач, места для упора пневматического домкрата, все кастомные кронштейны и фитинги. Производство Nickson Motorsport: каркас безопасности T45, каркас дверей в стиле NASCAR, дополнительное усиление и защита верхней и нижней стойки.

Подвеска/тормоза

подвеска Driftworks CS2 с регулируемыми амортизаторами — Nissan S14 (передние) и AE86 (задние);поперечная балка Dyno Torque под рулевую рейку Nissan S14;поворотные кулаки и ступица передней подвески Driftworks Geomaster;регулируемые нижние рычаги Driftworks S14;тяги Driftworks S14/AE86 Geomaster;задние 4-точечные выравнивающие рычаги Howe Racing;нижние промежуточные звенья Dyno Torque;передний стабилизатор поперечной устойчивости Ultra Racing AE86;задний регулируемый стабилизатор поперечной устойчивости NASCAR;передние 6-поршневые и задние 4-поршневые дисковые тормоза и суппорты NASCAR AP Racing;тормозные колодки Driftworks Masterbrite;педальный блок Wilwood;гидравлический ручной тормоз Driftworks с ручкой Knuckleduster.

Колеса/шины

CCW Classic — 17?9-дюймов — 15 (передние), 18?10,5-дюймов — 15 (задние);покрышки Achilles 123S — 255/35R17 (передние), 265/35R18 (задние).

Экстерьер

Широкие передние арки модификации Magic Aero Driftworks и задние расширители арки крыла Kevlar, капот Magic Aero из стекловолокна, кастомный передний бампер и стоковый задний, двери из стекловолокна, крышка багажника из стекловолокна с интегрированным спойлером в стиле TRD N2, окна из поликарбоната и трубы NACA.

Интерьер

кресла Cobra Sebring Pro Driftworks Edition с фирменной вышивкой тюнинговой мастерской;специальное рулевое колесо серии Nardi Driftworks с кастомными спицами;5-точечные ремни безопасности TRS Pro;встроенный автоматический огнетушитель SPA;ручной огнетушитель, шлем с подачей воздуха для водителя;кастомная изоляция электропроводов от Dyno Torque;информационный дисплей Race Technologies Dash2 в панели приборов;элементы беспроводного управления рулевым колесом Cartek;огнеупорная задняя стенка Dyno Torque «firewall» из сплава перспекса.

Видео, на что способен очень мощный дрифт-кар:

Остальные фотографии тюнингованной Toyota Corolla AE86 (Driftworks V8):

Toyota Corolla AE86 в поп культуре и дрифте

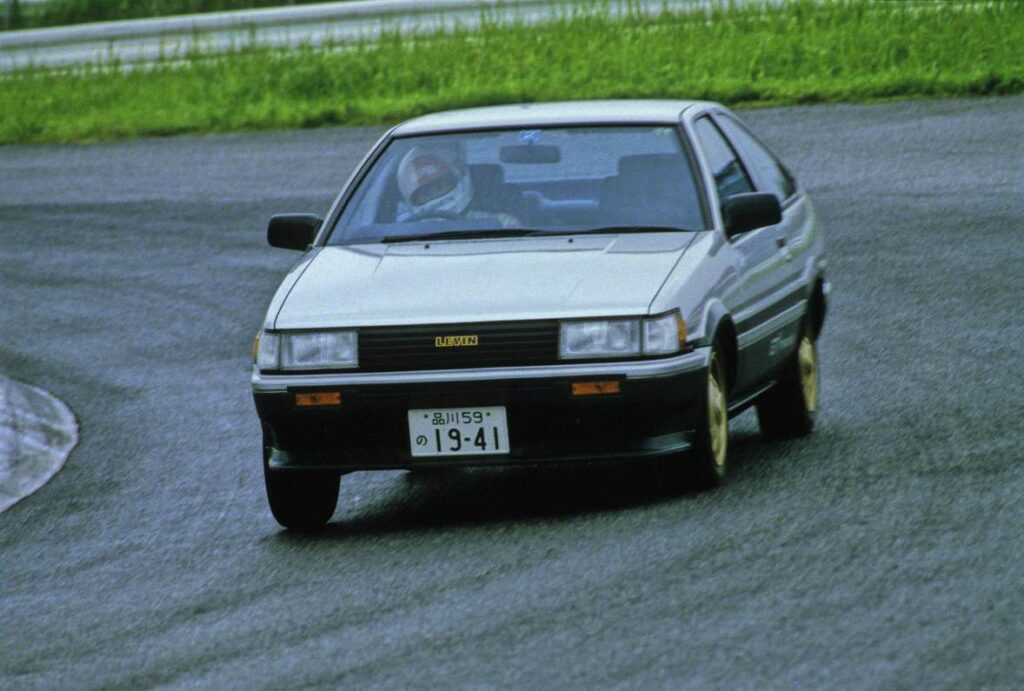

Toyota Corolla Levin на кольцевых соревнованиях

В конце 1980-х в Японии зародился новый вид нелегальных уличных гонок под названием дрифт. Зачастую они проходили на горных серпантинах, повороты в которых проходились в управляемом заносе. В подобных условиях заднеприводная 86-ая с блокировкой межколесного дифференциала показывала себя великолепно. Кроме того, практически идеальное распределение веса (53% на передней оси и 47% на задней), делало Хачироку идеальной машиной для дрифта. Пустить AE86 в идеальный занос было не просто, но тем кому это удавалась впоследствии достигали в дрифте небывалый высот. К примеру непревзойденный мастер дрифта Кэйити Цутия, начинал именно с 86-ой. Он настолько проникся к ней уважением, что называл Хачироку не иначе как королевой дрифта.

Кадр из аниме Initial D, где главный герой участвует в гонках на Спринтер Труено АЕ86

Однако ошеломительный взлет популярности Toyota Corolla AE86 произошел не из-за дрифта (хотя без него и не обошлось). В 1998 году в Японии вышел анимационный сериал Initial D повествующий о нелегальных гонщиках — дрифтерах. В нем главный герой Такуми Фудзивара днем занимался доставкой, а вечером участием в уличных гонках на Хачироку

Анимэ стало очень популярным в Японии и привлекло повышенное внимание к машине главного героя

Как следствие, рост популярности АЕ86 немедленно отразился на ее стоимости. После выхода сериала, цены на машину с каждым годом росли достигнув совсем уж не приличных значений. Этот феномен получил название «налог Такуми».

Интерьер

Салон «Тойоты АЕ86» — классика 80-х. Японцы любят использовать велюр. Он здесь везде – начиная с ковриков, заканчивая отделкой дверных карт и задней полкой. Тем не менее данный материал очень износоустойчив. Руль находится справа. Панель приборов имеет две основные шкалы – спидометр и тахометр. На версиях с АКПП также дублировался режим (драйв, паркинг и т.д.). Машина лишена какого-либо комфорта – это чисто кольцевой автомобиль. Здесь нет климат-контролей, электрических стеклоподъемников и прочих «наворотов». За это и любят дрифтеры «Тойоту АЕ86». Ведь при минимальных переделках ее можно превратить в настоящий «корч».

Заднеприводная компоновка — краеугольный камень успеха

В марте 1972 года в модельном ряду Тойота, впервые появляется спортивные модификации Toyota Corolla под именем Sprinter Trueno и Levin. По технической части автомобили были полностью идентичны. Имелись лишь незначительные внешние отличая в виде оформления передней облицовки и задних фонарей. Trueno и Levin позиционировались как спортивные модели и активно участвовали в ралли, причем с немалым успехом.

В начале 80-х, следуя общемировой тенденции Тойота начинает постепенно отказываться от заднего привода. В 1979 году японцы начали разработку переднеприводной Toyota Corolla пятого поколения, под индексом E80. Однако в случае с Levin и Trueno, руководство компании решило сохранить заднеприводную компоновку. И как покажет история, это стало очень правильным решением.
