Вопросы эксплуатации рулевого редуктора

Любой агрегат рано или поздно выходит из строя по различным причинам и, конечно же, рулевой редуктор не является исключением.

Чаще всего автолюбители сталкиваются с проблемой течи рулевого редуктора. Такую поломку довольно легко обнаружить визуально, так как главным симптомом является наличие масла под машиной. Причиной может быть как коррозия первичного вала, так и течь сальника. При этом в первом случае следует отшлифовать вал, а потом обязательно произвести газо-термонапыление до нужных размеров. А во втором случае в ходе ремонта нужно будет поставить новые прокладки, манжеты и сальники.

Еще одной проблемой является внезапно возникшее ощущение “тугого” руля. Такое ощущение появляется из-за увеличения усилия, прилагаемого для поворота руля. Чтобы удостовериться в том, что необходим ремонт рулевого редуктора, необходимо произвести измерение уровня усилия поворота руля специальным динамометрическим ключом. Полученные результаты сопоставить с данными завода-изготовителя транспортного средства. Если результаты не соответствуют нормам, то необходимо произвести диагностику на специальном стенде. Это поможет узнать расход, давление рабочей жидкости и наличие ее перетечек в рулевом редукторе. Не следует пытаться починить рулевой редуктор самостоятельно. Намного лучше, надежнее и проще отдать его мастерскую. Или, если позволяют средства, просто заменить его на новый.

Проблема люфта на руле тоже является часто встречаемой поломкой. Такой дефект может являться следствием неисправности крестовины рулевой колонки, а может являться признаком люфта непосредственно рулевого редуктора. Такая поломка требует полной разборки устройства, изучения состояния элементов и замены изношенных деталей. После окончания работы устройство необходимо отрегулировать на специализированном стенде.

Также довольно распространенной проблемой является стук в рулевом редукторе. Возникает такая неисправность вследствие износа упорных подшипников.

Снятие рулевого редуктора

Если регулировка не помогла решить проблему или она появилась снова через небольшой промежуток времени, то пора выполнить ремонт рулевого редуктора. Это сложный процесс и для начала Вам нужно приобрести ремонт комплект, в который войдут сальники, втулка, уплотнительные кольца и другие компоненты. Ремонт делиться на следующие этапы: демонтаж; разбор, очистка, замена; установка обратно. Основная проблема и сложность состоит в изъятии рулевой редуктор из моторного отделения. Запомните, не стоит пытаться снять сошку с редуктора пока он находиться под капотом, она порой затянута так, что срывает ключи. Лучше снять вместе с сошкой, выбив рулевые тяги.

И уже за рабочим столом ее пробить молотком и легко снять. Чтобы выбить рулевые тяги, прежде всего, нужно снять передние колеса. После чего вывернуть руль в крайне левое положение и выбить несколькими ударами молотка правую тягу, потом вывернуть руль в крайне правое положение и выбить левую сошку. Бить нужно не сверху, а в бок сошки. Для более легкого выбивания за сутки до работы пропитайте все WD-40. Но лучше воспользоваться съемником, это упростит задачу. Не забудьте немного ослабить гайку. Далее откручиваем болт на рулевой колонки, чтобы он вышел из шлицов. Теперь можно открутить гайки на рулевом редукторе и вытащить его.

Регулировка рулевого редуктора

Производить регулировку нужно, если появились: заедания при повороте руля; тугая поворачиваемость; самопроизвольный поворот рулевого колеса при ровном положении колес. Для регулировки Вам понадобиться гаечный ключ и плоская отвертка. Расположение рулевого редуктора разниться от марки к марке. Из-за специфики строения рулевого управления находиться он в нижней части капота со стороны водителя, туда достаточно проблематично добраться. Иногда проще отрегулировать все из ямы.
Сначала ослабляем и снимаем центральную контргайку. Вам понадобиться помощник, для регулировки нужно поворачивать руль, при этом зафиксировав центральный регулировочный винт редуктора. Тем самым регулируется зазор между шестернями в большую или меньшую сторону. Чтобы увеличить зазор и облегчить поворот рулевого механизма следует крутить руль против часовой стрелки, а для уменьшения зазора и устранения свободного хода следует крутить по часовой стрелки.

Если нет помощника, то регулировать редуктор придется дольше по времени. Выставите колеса ровно и подтягивайте или ослабляйте регулировочный болт, проверяя люфт, поворотом колес

Важно провести настройку без заеданий. После завершения процесса регулировки нужно закрепить винт, для этого фиксируем его с помощью плоской отвертки, а гаечным ключом затягиваем гайку

Такая регулировка возможно пока винт не утопиться в рулевой редуктор. Потом его будет уже невозможно законтрить гайкой и поможет только замена рулевого редуктора. Для каждой машины существуют допустимые углы хода рулевого колеса. Можно ориентироваться на 10˚в каждую сторону.

Правильная регулировка руля по вылету и высоте. Удобство и комфорт в пути

Чтобы любая поездка была комфортной, крайне важно отрегулировать руль правильно по высоте и вылету, иначе будут уставать руки, или не будет видна часть панели приборов, да и правильный обхват повышает безопасность в аварийных ситуациях. Так что, если ваша машина оборудована этими доп

функциями (хотя все современные иномарки имеют это в базовой комплектации), то внимательно читайте, делайте выводы и пробуйте. Виды, типы и немного истории Регулировок руля по высоте и вылету существует несколько видов. Рассмотрим каждый из них. Система Лобделла. Все основывается на храповом механизме, который является самой площадкой для крепления. С ее помощь изменять положение можно без передвижений рулевой колонки.

Регулируем под себя

Сказать 100% как и что должно быть — нельзя у каждый свой уровень удобства, приведем лишь основные советы.

Опускать руль слишком низко, в плане управления удобно, но тут важно не перекрыть панель приборов и не допустить, чтобы баранка касалась коленей и ляшек, иначе последние будут создавать трение и мешать поворачивать. Слишком далеко, даже если у вас длинные руки, то такой вариант регулировки все равно не приветствуется, руки быстро будут затекать

Слишком далеко, даже если у вас длинные руки, то такой вариант регулировки все равно не приветствуется, руки быстро будут затекать

Слишком близко — управлять в таком положении задача так себе, может на первый взгляд, такой вариант и удобен, но поверьте, статистика показывает, что часть ДТП происходит именно из за такого положения — быстро маневрировать и оценивать ситуацию на дороге — не вариант.

Исходя из всего этого, самым рациональным решением будет выбрать среднее положение. Руководствуйтесь правилом, что руки в полусогнутом положении должны давать угол примерно в 120 градусов. Вовсе не нужно это делать все с линейкой, просто прикиньте на глаз и отсраивайтте как сиденье, так и руль.

Средний общепринятый вариант: приборная панель открыта для доступа, кисти рук расположены лишь совсем немного ниже уровня плеч.

Чтобы полностью чувствовать себя в комфорте и удобстве, нужно также ,отстроить сидение и правильно положить руки на руль.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

• установить машину на ровную площадку;
• проверить давление в шинах, при необходимости подкачать их;
• выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

• разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
• плавно вращайте руль, пока напарник следит за положением передних колес;
• как только колеса начнут смещаться, остановите вращение руля;
• сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
• плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
• нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
• померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Как осуществить ремонт рулевой колонки?

Шлицевые соединения восстановлению не подлежат, и в этом случае необходима замена всей колонки. Для этого следует знать, как снять рулевую колонку. Делается это довольно просто. Прежде всего, необходимо отключить аккумуляторную батарею. Затем снимается непосредственно баранка авто и кожух рулевой колонки. Следующими демонтируются замок зажигания, а также переключатель, отвечающий за управление данной системой.

После того, как все элементы сняты, нужно открутить болты, крепящие кронштейн, некоторые из них демонтировать стандартным способом практически невозможно, поэтому их стоит высверлить. Дальше откручивается болт, соединяющий управляющий механизм и шлицевое соединение. И в последнюю очередь снимается вал рулевой колонки, предварительно демонтируйте его нижнее уплотнение. Устанавливается же новая колонка строго в обратном порядке, поэтому лучше складывать все снятые детали последовательно, дабы не возникла путаница.

В некоторых случаях необходима замена подшипника рулевой колонки. Для этого по вышеописанной схеме снимается кронштейн в сборе с валом и устанавливается в тиски, далее, выбив вал из кронштейна, вытаскиваем и сам подшипник. Затем, вставив обратно вал, необходимо выбить с помощью молотка и второй подшипник рулевой колонки. Новые подшипники устанавливаются узкими фланцами наружу и запрессовываются при помощи оправки до упора. Фиксируется вал, а далее запрессовывается и второй подшипник. Если в негодность пришла крестовина рулевой колонки, то замене подлежит вся деталь целиком.

Конструкция рулевой колонки

Рулевая колонка в сборе

Устройство рулевой колонки представляет собой вал с шарнирами, находящийся в кожухе. Остальные элементы являются вспомогательными и обеспечивают дополнительный функционал:

• корпусы крепления переключателей и замка зажигания;
• крестовина, соединяющая руль с колонкой;
• монтажная втулка;
• контактная группа;
• крепежные элементы;
• демпфер рулевой;
• механизмы блокировки, регулировки и проч.

В устройстве рулевой колонки применяются энергопоглощающие материалы. За счет чего вся конструкция может складываться при сильном фронтальном ударе. Это способствует снижению риска травмирования водителя, а также создает дополнительную безопасность при лобовом столкновении.

Блокиратор рулевой колонки

Комфортная и безопасная рулевая колонка может включать в себя такие элементы, как:

• Промежуточный вал рулевой колонки с демпфером — смягчает удары, воспринимаемые рулевым колесом от управляемых колес при попадании автомобиля в ямы и ухабы на дороге. По сути, рулевой демпфер – это амортизатор, отвечающий за комфортное управление.
• Блокиратор рулевого вала. Это внешнее устройство, устанавливаемое на рулевую колонку, полностью исключающее возможность управления автомобилем. Блокировка используется в качестве противоугонной системы и состоит из стопора, фиксирующегося дисковым замком, не поддающимся демонтажу. Машину с заблокированным рулем можно транспортировать только с помощью эвакуатора.
• Кардан рулевой колонки относится к элементам, позволяющим не только передавать вращательное движение, но и обеспечивающим безопасность: способность карданчика сложить нижний вал с верхним уменьшает степень повреждений водителя при лобовом столкновении. Безопасная рулевая колонка может быть также оснащена вставками, легко поддающимися деформации или работающими на срез.
• Механизмы регулировки длины и наклона рулевой колонки. Они могут быть механическими и электрическими. Последние оснащают функцией памяти, что делает эксплуатацию автомобиля еще более комфортной: при выключении зажигания руль уходит в базовое положение, не мешая свободно выйти из машины, а перед началом движения возвращается в исходную точку с сохранением всех настроек. При этом функция памяти связана с настройками регулировки зеркал заднего вида и водительского сидения.

Это интересно: Что такое рекуперация?

Преимущества безрезьбовых рулевых колонок в сравнении

Как известно, безрезьбовые колонки практически полностью вытеснили резьбовые из обихода за последние годы. Сейчас только безрезьбовые рулевые колонки устанавливаются на большинство современных горных (в том числе и профессионального назначения), BMX’ов и даже дорожных и шоссейных велосипедов, и на то есть множество веских и объективных причин:

• Вилки под безрезьбовую рулевую дешевле в производстве, поскольку возможна элементарная подгонка под размер любой имеющейся рамы, тогда как в случае с резьбовой конструкцией шток вилки должен точно соответствовать по высоте конкретному рулевому стакану рамы, жёстко к ней привязываясь.

Для регулировки или же установки безрезьбовой рулевой колонки требуется набор общедоступных и главное компактных инструментов, в частности шестигранников; тогда как для обслуживая резьбовых рулевых требуются дорогостоящие, редкие и громоздкие ключи, которые затруднительно брать с собой в дорогу. Безрезьбовые рулевые колонки легче и быстрее в установке. Безрезьбовые рулевые колонки и вилки значительно легче эквивалентных резьбовых аналогов. Вынос безрезьбового варианта надёжнее и более жёстко фиксирует вилку на своём месте, что так же улучшает жёсткость всего механизма и руля в частности. На резьбовых рулевых колонках в щели конструкции может попадать вода, со временем вызывая коррозию и преждевременный износ.

Единственным преимуществом резьбовых рулевых колонок можно считать только возможность вертикальной регулировки руля вместе с выносом (часто в таких случаях это единое монолитное исполнение) в широком диапазоне.

Стук в редукторе

Стук в машине неприятная и раздражающая вещь, и причиной источника шума может быть несколько, поэтому порой сложно определить первоисточник проблемы. Если Вы слышите четкий стук или щелчки в редукторе при повороте руля, то попробуйте долить туда трансмиссионного масла, возможно, его уровень совсем упал. Хорошо будет полностью поменять масло. Проделывать эту операцию стоит раз в 2 года или на 30-40 тыс. км. Уровень проверяется при помощи любого чистого стержня вставленного до упора. Редуктор для начала нужно протереть, во избежание попадания грязи. Далее открутите крышку масляного канала и откачайте шприцем старое масло. Для замены подойдет любое трансмиссионное масло. Закачиваем его до отметки в 15-20 мм от горлышка. Теперь стук должен уйти. Если стук остался, это связанно с износом червя или подшипника рулевого редуктора, которые придется заменить.

Работы, связанные с ремонтом

Рулевому редуктору точно также, как и другому агрегату, характерен выход из строя. Провести ремонт рулевого редуктора намного проще, если разобраться в причинно-следственном ряде неполадок. Ознакомившись с основными проблемами, их качественное устранение ее в кратчайшие сроки вполне реально.

• Протекает рулевой редуктор. Эта проблема встречается часто и обнаруживается визуально по следам масла под транспортным средством. Причины разнообразны: от протекания сальника до коррозии первичного вала. Первый вариант требует установки поставить новых сальников, манжеток, прокладок. Второй случай подразумевает шлифовку вала с последующей стандартизацией газо-термонапыления.
• Ощущение «тугого» руля, которое наблюдается исходя из повышенного усилия для поворота рулевого колеса. Чтобы проверить нуждается ли рулевой редуктор в ремонте, следует проверить показатель усиления поворота рулевого колеса, специально предназначенным динамометрическим ключом. После этого полученные результаты сопоставляются с заводскими данными. При несоответствующих установленным нормам показателях, переходят к диагностике на специализированном стенде. Эта операция предназначена для получения данных о давлении, расходе рабочей жидкости, наличии ее просачивания на рулевой редуктор. Подобное развитие событий требует помощи опытного мастера и ни в коем случае самостоятельных работ. Крайняя мера – выполнить ремонт рулевого редуктора путем его полной замены.
• Люфт на рулевом колесе. Первая причина – это поломка элемента крестовины рулевой колонки, вторая – конкретно в люфте редуктора. Здесь потребуется разборка агрегата полностью, дальнейшее изучение состояния деталей и замена устаревших составляющих. Произведенные работы над устройством подразумевает стендовую регулировку.
• Стук в редукторе рулевого управления. Неполадка такого рода определяется при ощущении некой отдачи в руль. Причиной этому служит износ упорных подшипников. Здесь требуется замена поврежденных деталей с дальнейшей стендовой регулировкой.

Чтобы выполнить ремонт агрегата, припаркуйте машину на ровной площадке горизонтального типа установив передние колеса прямо. Модели с пневмоподушкой для водителя требует извлечения ключа зажигания с блокировкой замка рулевой колонки.

Следующие манипуляции таковы:

• Отсоединение отрицательного провода от аккумулятора.
• Установка на ручной тормоз и включение первой передачи. Для моделей на автомате – это перевод селектора в положение Park.
• Отметка положения рулевого рычага по отношению к его механизму. Отвинчивание закрепляющей гайки. С помощью съемника снимите рычаг с оси.
• Изъятие панели отделки под щитком для приборов.
• Откручивание болта, соединяющего нижнее крепление колонки. Отсоединение вала рулевой колонки от редуктора.
• Помещение емкости для сбора жидкости под рулевой редуктор.
• Отвинчивание гайки, соединяющего типа и изъятие гидравлических трубок от рулевого механизма с их предварительной меткой. Здесь рекомендуется закупорить концы трубок и все отверстия, чтобы потери жидкости были минимальны.
• Откручивание болтов крепления и снятие металлического термоизоляционного щита.
• Отвинчивание крепежных болтов и гаек с дальнейшим изыманием рулевого механизма. Удалив все прокладки, следует запомнить их расположение, чтобы облегчить работу в установке.

Классификация рулевых редукторов

Необходимо сказать, что существует большое количество разновидностей редукторов. Поэтому  всех их можно объединять в несколько групп, классифицируя по следующим признакам:

1. По типу передач они бывают зубчатые, червячные или же зубчато-червячные.
2. По числу ступеней: одноступенчатые, двухступенчатые и так далее.
3. По типу зубчатых колес: цилиндрический, конические, коническо-цилиндрические.
4. В зависимости от расположения валов в пространстве редукторы делятся на горизонтальные и вертикальные.
5. В зависимости от особенностей кинематической схемы: могут быть с раздвоенной ступенью, а могут быть с развернутой соосной схемой.


Стоит отметить, что столь великое разнообразие редукторов рулевого управления обусловлено тем, что  каждый из них имеет разную нагрузочную способность и соответственно совершенно различный коэффициент полезного действия.

Как известно, разные типы автомобилей имеют разный вес. И, чем тежелее машина, тем, в свою очередь, больше будет вес, который опирается на управляющие колеса. А значит и управлять данным авто будет сложнее. Именно поэтому, например, рулевой редуктор уаз  будет совсем не таким как рулевой редуктор газели или редуктор рулевого механизма ваз. То есть, чем больше масса машины, тем большим должен быть КПД редуктора рулевого механизма, для обеспечения транспорту нормальной управляемости.

Для более полного и подробного ознакомления с устройством рулевого редуктора можно просмотреть схему его строения.

Итак, это рулевой редуктор ваз 2107. По изображению видно, что в его конструкцию входят  следующие детали:

1. Уплотнительный колпачок;
2. Гайка низкая;
3. Шайба стопорная;
4. Пластина регулировочного винта;
5. Винт регулировочный;
6. Вал сошки;
7. Сепаратор с шариками:
8. Кольцо нижнего подшипника червячного вала;
9. Прокладка регулировочная;
10. Крышка картера нижняя;
11. Винт;
12. Сошка;
13. Шайба 20 пружинная;
14. Пробка мк;
15. Крышка картера верхняя;
16. Прокладка верхней крышки;
17. Сальник червяка;
18. Картер рулевого механизма:
19. Втулка вала сошки;
20. Сальник вала сошки;
21. Кольцо верхнего подшипника;
22. Вал червячный:
23. Гайка М20×1.5.


Совершенно понятно, что это лишь один пример схемы. На его основе нельзя делать выводы  о том, какой редуктор стоит в автомобиле другой марки, т.к. все они отличаются друг от друга. Хотя есть и аналоги, например – рулевой редуктор 2105. Также похожи по строению рулевой редуктор ваз 2106 и рулевой редуктор 2101. Все эти устройства отличаются друг от друга совсем незначительно. Поэтому могут даже заменяться друг другом. Так, к примеру, если  сломался рулевой редуктор нивы, и при этом нет возможности найти новый, можно поставить рулевой редуктор ваз 2105. При этом цена рулевого редуктора  ваз будет значительно ниже, а с прежнего редуктора рулевого 2121 придется только взять сошку.

Виды и типы регулировки

Регулировка положения рулевого колеса считается базовой опцией для каждого современного автомобиля. Осуществляется она вручную или при помощи электропривода. Среди разновидностей типов и видов регулировки можно выделить несколько основных.

Конструкция системы Лобделла

Основа данной системы – храповой механизм, служащий местом для прикрепления рулевого колеса. Данная конструкция способна изменить положение руля, не двигая при этом саму рулевую колонку.

Главный минус системы Лобделла в небольшом диапазоне изменений (можно выбрать лишь из 7 основных положений). Кроме этого, руль не способен изменить угол наклона, а это значительно снижает удобство при управлении транспортным средством. Однако, именно такая система впервые была установлена на автомобиль марки Cadillac много лет назад.

Телескопическое рулевое колесо

В первый раз такая система была предложена для установки на заводе General Motors. Суть её заключается в том, что рулевое колесо настраивается в трёхдюймовом диапазоне, но зато направление руля выбирается с большей точностью, чем в предыдущей системе. Данная методика регулировки используется до сих пор, например, в некоторых моделях автомобилей Honda.

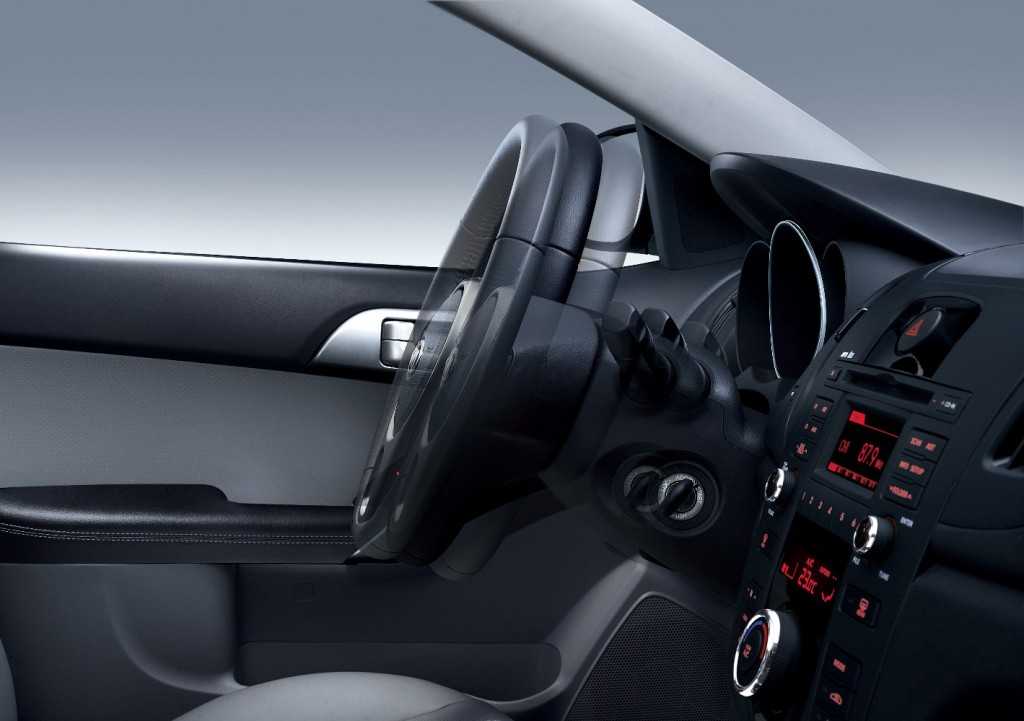

Регулируемая рулевая колонка

В данной системе диапазон, по которому можно перемещать руль, достаточно мал, зато реализована возможность регулировать его наклон. Этот способ был модернизирован разработчиками автомобилей Ford, которые предложили отодвигать руль каждый раз при высадке и посадке водителя. Затем данная система была оснащена электромоторами и механическими замками, которые позволили системе запоминать и воспроизводить заданные владельцем параметры руля.

Электроника

Новые престижные автомобили оснащаются автоматизированной системой, которая под управлением электроники способна сама регулировать удобное положение руля. Водителю надо просто выбрать комфортное для него расположение по наклону, высоте и удалённости положение, и затем внести изменения в виртуальную память бортового компьютера.

Система при помощи датчиков считывает положение ключа зажигания и ручки от двери. В соответствии с этой информацией при выключенном зажигании запускается двигатель, который поднимает руль, чтобы водитель мог выйти или сесть, не касаясь ногами руля. После занятия им необходимого положения руль возвращается в исходное состояние.

Как настроить руль под себя

Для удобства и безопасности поездке уделите настройке особое внимание. Для максимального комфорта и пользы, регулировать руль нужно под себя

Регулировка в соответствии с расположением колёс

Для начала проверьте правильную настройку рулевого колеса в момент, когда колёса расположены прямо. В этом положении нижняя часть рулевого колеса должна быть снизу, а колесо – симметрично линии горизонта. Если вы заметили отклонения, нельзя сразу перестраивать руль в правильное положение. Сначала необходимо определить причины, по которым могли появиться изменения.

1. Большие зазоры в рулевом управлении.
2. Разный износ резинового покрытия колёс.
3. Отличное от нормального давление в шинах.
4. Давняя или неправильная регулировка рулевого управления.
5. Различные механические повреждения элементов системы.
6. Нарушение углов колёс или их непрофессиональная установка.

Если вы не обнаружили неисправности, подвиньте руль в положение, которое рекомендует устанавливать производитель. Для этого полностью снимите его и поставьте в «нулевое положение», одновременно выставив управляемые колёса прямолинейно.

Чтобы проверить правильность установки, вращайте руль из исходного положения в обе стороны до упора. Если количество оборотов одинаково в обоих случаях, значит регулировка прошла успешно.

Регулировка по длине и высоте

В качестве дополнения в современных автомобилях предоставлена возможность регулировать руль по длине и высоте вылета. Однако, перед тем как начинать регулировать руль, специалисты рекомендуют провести правильную установку и фиксацию сиденья. Затем следует поднять рычаг, который расположен в нижней части рулевой колонки, чтобы разблокировать её.

После этого следует расположить руль так, чтобы вам были одинаково видны приборы на панели и обстановка на дороге. В то момент, когда ваша спина плотно прилегает к спинке сиденья, ладони обеих рук в распрямлённом состоянии должны обхватывать руль в верхней части.

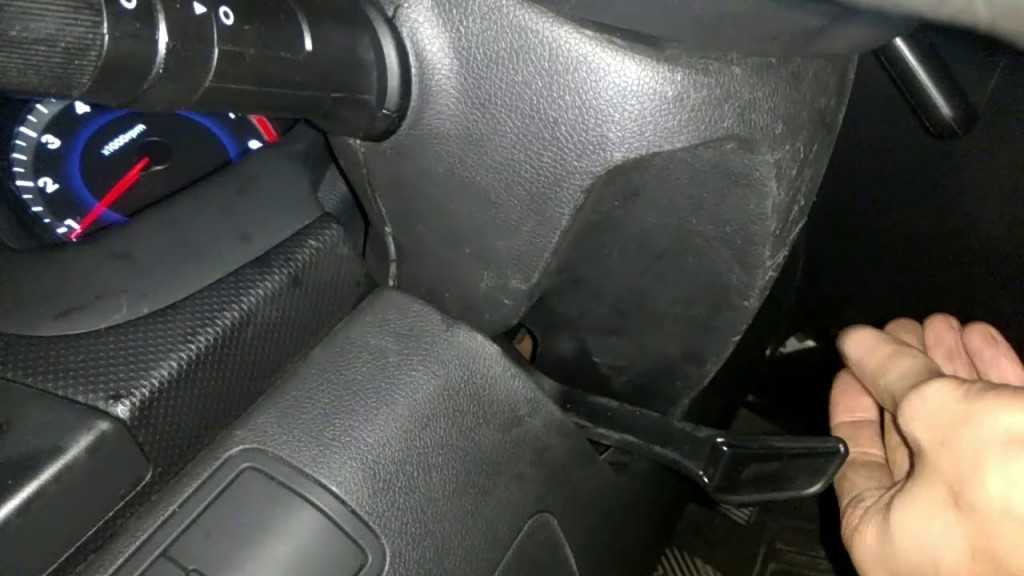

После того как вы закончили настройку вылета руля, нажмите на рычаг до упора вниз, чтобы зафиксировать колонку. Помните, что если ваш автомобиль имеет встроенные подушки безопасности, нежелательно устанавливать руль слишком высоко, иначе есть риск получения серьёзной травмы в момент срабатывания системы защиты (подушка должна открываться около груди, а не головы).

Также не следует проводить регулировку системы в движущемся автомобиле. В этом случае есть риск не зафиксировать колонку должным образом, что может привести к непредсказуемым последствиям.

Регулировку руля лучше всего проводить в крупном СТО, а не самостоятельно. В этом случае при нарушении настроек профессионалы смогут быстро и качественно найти и исправить проблему с помощью современного оборудования.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

• выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
• очистить крышку рулевого редуктора от грязи и масляных потеков;
• снять защитный колпачок с регулировочного винта;
• ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
• отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
• затяните контргайку, удерживая регулировочный винт отверткой;
• проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
• при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.
