Как сделать бегущий «умный» поворотник своими руками для автомобиля

• Cхема подключения
• Прошивка контоллера

Рассмотрим создание бегающего поворотника как на ауди, на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве.

Что для этого потребуется:

1. Светодиодная лента, состоящая из светодиодов ws2812b
2. Контроллер Arduino nano (можно использовать в любом другом формфакторе)
3. Автомобильное зарядное устройство для мобильных телефонов или любой преобразователь напряжения 12В->5В. Так как светодиодной ленте нужно напряжение в 5В, то это зарядное будем использовать в качестве преобразователя напряжения с 12В на 5В.
4. 4 резистора 100 кОм и 4 резистора 47 кОм, в качестве делителя напряжения.

Cхема подключения

Контроллер ардуино необходимо подключить к сети автомобиля через преобразователь 12В -> 5В так, чтобы напряжение на схему поступало от включения «зажигания».

Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера

Прошивка контоллера

НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут.

Скачать готовый скетч в файле можете по этой ссылке.

Для работы с пиксельными светодиодами нужна будет библиотека . Установить ее можно будет следующим образом: Скетч -> Подключить библиотеку -> Управлять библиотеками. Далее в меню поиска ввести название библиотеки Adafruit_NeoPixel.h и нажать кнопку установить.

После этого вставить скетч в программу и заменить в коде количество светодиодов (у нас используется 7 диода):

if (digitalRead(5) == LOW and digitalRead(6) == HIGH) { // включается один поворотник for(int k = 0; k

}

} } if (digitalRead(5) == HIGH and digitalRead(6) == LOW) { // включаем второй поворотник for(int k = 0; k

Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода strip2.setPixelColor(j, strip2.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода } delay(60); strip2.show(); } } } if (digitalRead(3) == HIGH) { // режим спецсигналов, если на 3 пин подаем плюс for(int j = 0; j

Color(255, 0, 0)); // R=255, G=0, B=0 — цвет светодиода strip2.setPixelColor(i, strip2.Color(0, 0, 255)); // R=255, G=0, B=0 — цвет светодиода } strip.show(); strip2.show(); delay(20); for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода } strip.show(); strip2.show(); delay(20); } for(int j = 0; j

show(); delay(20); } } if (digitalRead(4) == HIGH) { // Режим стробоскова, если на 4 пин подаем питание for(int j = 0; j

show(); delay(15); for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода strip2.setPixelColor(i, strip2.Color(255, 255, 255)); // R=255, G=0, B=0 — цвет светодиода } strip.show(); strip2.show(); delay(15); for(int i = 0; i

}

Видео как работает наша фара:

Как было раньше?

Фонарики, стрелочки и прочие приспособления для обозначения сигнала поворота, появились тогда, когда автомобили уже не были единичным и поражающим воображение явлением. На дорогах их становилось все больше, и уже нужно было считаться с соседями и показывать им свои намерения. До фонариков и стрелочек водители просто махали руками. Рука, параллельная дороге, означала поворот налево, согнутая в локте – направо. Кстати, эти сигналы используются до сих пор, если поворотники неисправны.

Потом водителей пытались заставить держать в руках фонарики. Такую идею запатентовала англичанка Перси Дуглас Гамильтон в 1909 году. Но, естественно, это мало кому нравилось, и идея быстро забылась. Механические стрелочки и флажки придумали в 1914 году – кнопка на передней панели приводила их в действие на бампере или на переднем крыле. Автором изобретения также была женщина, актриса немого кино Флоренс Лоуренс.

История поворотников в их современном виде в США и Европе шла по разному пути. В США они появились в 1939 году, хотя запатентованы были еще 1925. Разработчик Эдгар Вальтц пытался продать их автопроизводителям, но сделки не состоялись. Зато изобретение стало использоваться после того, как срок патента истек. В Европе же уже в начале 20 века использовались так называемые траффикаторы – небольшие указатели с лампочкой внутри. Они не мигали, а просто включались вручную. Траффикаторы использовались в Европе вплоть до 50-х годов 20 века.

Америка впервые увидела мигающий поворотник в 1939 году, на модели Buick Roadmaster. Он включался в задней части машины и довольно громко шумел. Долгое время большинство водителей отдельно оплачивали установку поворотников – у многих машин их изначально не было в комплектации.

Самостоятельный ремонт

Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.

Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).

Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.

Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.

Аварийная сигнализация при торможении

Если впереди у какого-то автомобиля вдруг заработала аварийка совместно со стоп-сигналами, это тоже тревожный знак. Он значит, что водитель собирается тормозить до полной остановки. Возможно, впереди есть затор или неожиданная авария. Все попутные автомобили обязаны немедленно сбросить скорость, во избежание массового столкновения. Некоторые производители внедряют эту функцию в штатное оснащение машины.

Почему автомобильные лампы надо менять парами? Подробнее

В более старых моделях водители включают аварийку в процессе торможения своими руками для предупреждения других участников движения об экстренном торможении, чтобы никто не въехал им в корму.

Можно обгонять или нельзя?

Когда водитель легковой машины готовится к обгону длинного тягача с прицепом на сложном участке трассы, не возбраняется попросить у дальнобойщика помощи

Водителю необходимо заранее подать сигнал левым поворотником и поморгать фарами, привлекая внимание шофера грузовика. Если дорога впереди плохо просматривается, но разметка позволяет выезжать на встречку, то лучше подождать ответа

Если реакции нет, то можно поморгать несколько раз. Когда дальнобойщик замечает моргание, он оценивает обстановку впереди и, если ситуация позволяет, дает разрешение на обгон правым поворотником. Другими словами, если грузовик моргает желтой лампой у обочины, то можно идти на обгон.

Фига в окно. Какие сигналы и жесты используют водители? Подробнее

Если же дальнобойщик моргает левым поворотником, то есть грузовик подает сигнал лампой со стороны встречной полосы, то обгон запрещен. Это значит, что впереди появилась машина во встречном направлении и приближается она настолько быстро, что обгоняющий не успеет закончить маневр. Кстати, этот элемент языка общения водителей вошел в пункт 11.2 Правил дорожного движения (ПДД) и законодательно запрещает обгон. Если левый поворотник проигнорировать, то, в соответствии со статьей 12.15 КоАП РФ, нарушителя ждет административный штраф в размере пяти тысяч рублей или лишение права управления транспортными средствами на срок от четырех до шести месяцев.

Кроме того, водитель большегруза может запрещать обгон из-за появления на дороге посторонних предметов или больших ям, которые сам собирается объехать по встречной полосе, о чем также предупреждает левым поворотником.

В общем, перед началом обгона грузовика лучше поморгать ему, спрашивая разрешения. В этом случае помощь дальнобойщика бывает полезна. Он не только предупредит, но и притормозит немного, чтобы пропустить вашу машину вперед.

Почему нельзя долго ехать справа от грузовика? Подробнее

После обгона не будет лишним поблагодарить шофера фуры за содействие аварийной сигнализацией.

К чему может привести несвоевременная подача сигнала поворота?

Указатели поворота должны работать только при наличии намерения совершить маневр. Отсутствие сигнала при изменении траектории или сигнал, который постоянно необоснованно включен (например, водитель забыл выключить после маневра, который он совершил до этого) одинаково опасны на дороге.

Неправильное использование сигнализации приведет к тому, что другие водители будут вести себя соответственно Правилам, а в условиях, когда ожидаемый маневр не происходит, это может привести к возникновению аварийной ситуации.

Также важно не ждать последней секунды перед маневром, чтобы подать сигнал. Запоздалое оповещение, произведенное непосредственно в момент поворота или иного маневра, может стать причиной аварии, столкновения с непредсказуемым результатом

Запоздалое оповещение, произведенное непосредственно в момент поворота или иного маневра, может стать причиной аварии, столкновения с непредсказуемым результатом.

Водители, которые едут поблизости, просто не успеют среагировать. Достаточно мигнуть 2-3 раза, чтобы избежать опасности.

Своевременное оповещение о своих перемещениях важно – пренебрежение этим важным фактором является грубым нарушением Правил (8.2)

Можно ли избежать наказания за неисправность сигналов поворота на машине?

Есть один способ, который может использоваться не только в случае неисправных указателей.

Когда авто будет остановлено инспектором, не нужно спорить с ним и что-то доказывать – нужно немедленно признать свой недочет и чистосердечно раскаяться. Это помогло достаточное число раз, чтобы признать этот метод действенным.

Избежать штрафа поможет также отсутствие санкций за нарушения за последние шесть месяцев.

Также хорошо при неработающих поворотниках не забывать сигналить рукой – это исключит обвинение в отсутствии оповещения о маневрах.

Это не очень удобно, но поможет избежать неприятностей.

Но самый лучший способ избежать штрафа за неисправные указатели – это срочно починить их и пользоваться согласно Правилам.

Справка! При ремонте не стоит ставить поворотники ярко-красного цвета – это грозит потерей прав.

Видео: когда следует и когда не стоит включать поворотники

Некоторые водители считают, что ежели они не включают на своём авто поворотники, то, значит, они и не подают никаких сигналов другим участникам движения. На самом же деле невключённые световые указатели поворота являются недвусмысленным сигналом и знаком того, что автомобиль намерен продолжать движение по одной и той же траектории. Именно поэтому невключённые поворотники фигурируют в ПДД наравне с включёнными в качестве равноправных сигналов, предупреждающих участников движения о намерениях друг друга.

Главная →

Безопасность → Правила и управление →

Основные типы

Прежде чем разобрать, из чего состоит кузов легкового автомобиля, нужно выделить основные типы его исполнения. Легковые машины серийного производства выпускаются в таких основных типах:

• седан;
• хетчбэк;
• универсал.

Есть и другие типы, но эти три являются основными и наиболее распространенными.

Кузов типа седан являются самыми популярным. Серийный седан имеет четыре двери для пассажиров, моторный отсек и багажный. Такой тип кузова является наиболее оптимальным для перевозки пассажиров и небольшого багажа.

Хетчбэк представляет собой машину с двумя дверями для пассажиров, моторный отсек и багажное отделение, не разделенное с салоном. Такой тип имеет ограничения по перевозимому грузу, а также не очень удобен для перевозки пассажиров. Однако такое исполнение имеет свои преимущества. Автомобили в таком типе кузова имеют более низкий вес и размеры, что положительно сказывается на его экономичности относительно расхода топлива.

Легковые машины в кузове универсал рассчитаны на усиленные нагрузки. Багажное отделение таких машин отличается увеличенным объемом, что не мешает оставаться салону в полноценном размере. Устройство универсала дает возможность еще больше расширить багажное отделение за счет складывания задних пассажирских сидений.

Причины выхода из строя поворотников и аварийки

Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге.

По каким причинам перестали работать эти элементы:

1. Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.
2. Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.
3. Выход из строя источника освещения. Иными словами — перегорела лампочка.
4. Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.
5. Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.

Устройство

В работе поворотников участвуют:

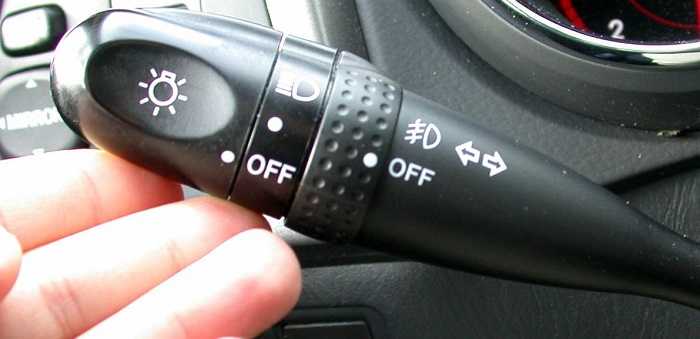

• подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
• реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
• световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

По какой причине может не работать левый указатель поворота

1. Перегорел предохранитель

Заметили, что одновременно сломались левый и правый поворотники, а также аварийная сигнализация? Скорее всего, проблема в перегоревшем предохранителе.

Вместо него устанавливаем плавкую вставку подходящего номинала. Если ее значение будет превышать рекомендованное, машина может загореться. Чтобы избежать этого, выполняйте замену предохранителя правильно.

2. Выход из строя подрулевого переключателя

Чтобы исключить такую поломку, следует проверить замыкание контактов в разных положениях подрулевых переключателей.

Могут быть повреждены пластиковые или контактные элементы. Также может образоваться нагар. Во время работы световых указателей случается подгорание контакта. В результате сопротивление возрастет, а сила тока в цепи упадет. Если обнаруживается окисление и нагар, реле указателей будет щелкать, однако поворотники – левый и правый – не включатся.

Чтобы устранить неисправность, следует самостоятельно демонтировать с рулевой колонки подрулевой переключатель, затем выполнить его разборку. Вы обнаружите несколько контактных площадок. Чтобы собрать деталь правильно, запомните, как расположены детали.

3. Поломка реле поворотников

Если реле поворотников неисправно, следует сразу же провести ремонт. Реле – достаточно бюджетный элемент световой системы, поэтому рекомендуется приобрести 2 детали на всякий случай. Пусть запасная деталь хранится в багажном отделении.

Как найти реле указателей поворотов? Оно расположено в монтажном блоке предохранителей в салоне авто либо в подкапотном пространстве. Чтобы определить его месторасположение, прочитайте инструкцию по эксплуатации авто. Обычно внутри монтажного блока есть изображение, описывающее предназначение реле и предохранителей.

4. Неисправность кнопки аварийной сигнализации

Почему может сломаться аварийная сигнализация:

• Неисправен предохранитель либо реле. Данная поломка встречается чаще всего, устранить ее можно, заменив сломанные детали.
• Неисправность электроцепи. Случиться может все: КЗ, обрыв проводки, окисление контакта. Данный вид поломки выявляется с использованием мультиметра. Также может помочь специалист по автоэлектрике.
• Правый или левый указатель поворота не работает по той причине, что перегорели лампочки.
• Механическое повреждение кнопки. Могли прийти в негодность фиксаторы из пластика, расположенные внутри. Если кнопка АСС не работает, не получится включить ни левый, ни правый поворотник, ведь клавиша функционирует неисправно. Устранить проблемы можно, сняв ее и установив новую.

5. Обрыв электрической цепи

И правый, и левый указатель поворота не работают? Прежде всего выполните проверку провода питания реле поворотников.

Не работает только левый (правый) указатель поворота? Причина — неисправны провода, которые идут от подрулевых рычагов к лампочкам.

6. Окисленные контакты, обломанные провода

Световые приборы не будут работать, когда сопротивление цепи будет больше или меньше номинального.

Чтобы обеспечить питание, нужно чтобы мощность потребителей была не ниже определенного минимального значения, иначе сила тока в цепи окажется недостаточной. Когда по причине высокого сопротивления микросхема в реле поворотников не реагирует на силу тока, указатели поворота не будут светиться, ведь питание на лампочки не идет.

Ремонт ходовой части: что включает и зачем нужен

на правах рекламы

Ходовая часть автомобиля – одна из важнейших зон. Эта область постоянно испытывает большие нагрузки, даже в те моменты, когда машина просто стоит.

Из-за этой особенности, а также при регулярной эксплуатации по дорогам (качество которых далеко от идеального) износ ходовки наступает довольно быстро. Нетипичные вибрации, нехарактерные звуки и постукивания – это верные признаки нарушений.

И не стоит затягивать, дожидаясь более серьёзных проявлений. При первых же тревожных симптомах сразу следует отправиться на диагностику, в противном случае ремонт ходовой будет намного сложнее и дороже.

Важно: даже при отсутствии проблем в целях профилактики рекомендуется проходить регулярные осмотры – каждый раз при замене масла у легкового авто и после 15 тысяч пробега у грузовиков. В любом из случаев профилактика намного дешевле и проще в исполнении, нежели полноценный ремонт

Что включает ремонт

Понять, что ходовка требует участия мастера, можно по нарушению её работы и нехарактерном шуме в процессе езды. Стоит понимать, что этот узел состоит из множества деталей: подвесок (передней и задней), балок мостов, несущей рамы, колёс.

И если хоть одна из них выйдет из строя, то это влечёт нарушение в работе всей системы. Поэтому нельзя игнорировать тревожные сигналы, обязательно обращаться в автосервис, где ходовой части обеспечат подробную диагностику и при необходимости ремонт.

Важно

Это понятие включает замену изношенных или сломанных запчастей на новые, регулировку кинетических узлов.

Стоит понимать, что поломки в каждом конкретном случае могут отличаться, поэтому предугадать, какие операции потребуются в любой из моментов, – сложно. В целом же ремонт ходовки может заключаться в следующих процедурах:

• протяжка соединений подвесок, регулировка развала и схождения;
• замена механизмов и узлов: пружин, опор, наконечников рулевой тяги, амортизаторов или сайлентблоков;
• установка новых ступиц, рычагов, стабилизаторов, опорных чашек (предполагает резку и применение сварки при серьёзных поломках);
• проверка шин, затяжек болтов.

Кроме того, часто требуют участия мастера крестовина кардана, крепления мотора. Стоит понимать, что чем раньше замечена проблема, тем менее серьёзными могут быть последствия. И, наоборот, при игнорировании тревожных симптомов неполадки усугубляются, приводят к поломкам.

Интересно: ремонт ходовки предполагает одну особенность – замена парных узлов выполняется одновременно. Такой подход обязателен и в случаях, когда один из них ещё находится в рабочем состоянии. Иначе при дальнейших нагрузках он быстрее выйдет из строя, чем новый (что заменили), поскольку уже выработает свой эксплуатационный ресурс.

Важность процедуры

Учитывая тот факт, что ходовка – это, по сути, одна из основных частей авто, стоит понимать, что её поломка чревата выходом из строя всего транспортного средства. Уже по этой причине стоит следить за техническим состоянием машины. При малейших отклонениях от нормы обращайтесь в СТО.

Интересно, что обычно наблюдается закономерность: стоит проигнорировать один симптом или мелкую неполадку, как за ней последуют новые проблемы и более серьёзные поломки.

При небрежной эксплуатации и халатном отношении может случиться комплекс неприятностей, на сленге водителей это называется «посыпалась ходовка».

Нельзя игнорировать и аспект безопасности. Исправная ходовая часть – как раз тот фактор, что обуславливает точность реакции авто на управление. Это, в свою очередь, является залогом безопасности водителя и пассажиров.

Важно: уберечь машину от серьёзных поломок – в силах самого владельца. Аккуратная езда, регулярные техосмотры и диагностика при замене масла, своевременная реакция на небольшие отклонения в работе узла – всё это поможет избежать серьёзных поломок и аварийных ситуаций. Подписка на новости и тест-драйвы!

Подписка на новости и тест-драйвы!

Что делать если перестала работать аварийка

Оптика играет важную роль при управлении автомобилем — любая неисправность огней может создать аварийную ситуацию на дороге. Не являются исключением и поворотные огни, которые используются как для обозначения направления поворота, так и при аварийном освещении. Именно о поворотниках мы сегодня поговорим в данной статье, а если быть точнее – об их неисправностях.

Устройство поворотных огней довольно простое – к лампам подводятся провода через предохранитель и реле. Реле включается кнопкой аварийной сигнализации или подрулевым переключателем. Как правило, на каждое направление поворота устанавливается отдельное реле, и отдельное на аварийку. Признаки неисправности различаются в каждом отдельном случае.

Не работают поворотники

Самой распространённой причиной неисправности поворотников является выход из строя самих ламп. В таком случае понижается сопротивление цепи, вследствие чего частота работы реле резко сокращается – это можно заметить сразу же после выхода лампы из строя. Что делать, если это произошло во время движения:

• Найдите место для остановки, чтобы не создавать помех движению
• Включите поворотник и посмотрите, какая из трёх ламп вышла из строя
• Выкрутите лампочку и проверьте целостность нити накаливания
• При необходимости замените лампу. Лампы продаются в каждом магазине и универсальны почти для всех автомобилей – будь то ВАЗ или иномарка.

Если же не работает вся сторона поворота, то нужно искать неисправность среди предохранителей, реле и проводки. Если вы совсем не разбираетесь в электрике – рекомендуем изучить азы, просмотрев статьи, фото и видео об использовании мультиметра.

Не работает аварийка

Основной причиной неисправности аварийки является выход из строя реле и предохранителей. Иногда это случается и по причине некачественной установки аварийной сигнализации, поскольку её работа привязывается к данным огням (в некоторых случаях «сигналка» подключается к габаритным огням).

Выход из строя аварийной световой сигнализации не является настолько критичным, как выход из строя поворотных огней. Тем не менее, в случае неисправности автомобиля в ночное время на неосвещённых участках дорог – аварийка сильно обезопасит положение.

Алгоритм действий при неисправности аварийной световой сигнализации такой же, как и с поворотниками за исключением того, что проверку лампочек можно не выполнять – одновременный выход из строя всех 6 лампочек не возможен.

(1 оценок)Загрузка…

Что делать, если поворотники перестали работать во время езды

В процессе эксплуатации транспортного средства у водителей может возникнуть опасная поломка – выход из строя указателей поворотов. Проблема встречается достаточно редко, но полностью исключить ее нельзя.

Для владельцев старых автомобилей, к примеру «Жигулей», которые неоднократно сталкивались с необходимо ремонта поворотников, подобный дефект не является редкостью. Восстановить деталь они смогут за несколько минут, не обращаясь за помощью к работникам автомастерских.

Но если речь идет о начинающих водителях, у которых отсутствует опыт в устранении подобных неисправностей, они могут попасть в неловкое положение, когда на дороге перестанут работать указатели. К тому же, подобная ситуация сопровождается штрафными санкциями в размере 500 руб.

Естественно, поломка поворотных сигналов не относится к критическим проблемам. К тому же, многие автовладельцы смело продолжают ездить по городу, не включая их. Однако эксплуатация транспортного средства без исправных указателей поворота не является безопасной и может привести к плачевным последствиям. Поэтому восстановление работоспособности детали – ключевая задача для каждого водителя.

Если вы заметили, что световые сигналы отсутствуют (это сопровождается соответствующей индикацией на панели приборов или ее отсутствием, а также щелчками), постарайтесь сохранять спокойствие и действовать согласно рекомендациям экспертов:

в первую очередь, необходимо активировать сигналы «аварийки», чтобы привлечь внимание других участников движения, а затем прижаться к обочине;
потом надо установить знак красного треугольника в 15 метрах от транспортного средства (если вы находитесь в пределах города) или в 13 метрах – если вы передвигаетесь за его пределами.

После этого нужно воспользоваться одним из следующих сценариев:

1. Первый вариант развития событий – обращение за помощью в ближайшую автомастерскую. Если до сервисного центра несколько метров, можно смело ехать к нему, подавая сигналы поворотов с помощью рук. Это указано в требованиях ПДД РФ Пункт 8.1. Согласно этому документу, для указания поворота налево или разворота потребуется вытянуть в сторону левую или правую руку и согнуть ее в локте. Правый поворот указывается наоборот. Если вы планируете затормозить, поднимите любую руку вверх.
2. Если возможность посетить мастерскую отсутствует, проблему придется решать на месте. Для этого необходимо позвонить в службу оперативной технической помощи или попытаться устранить поломку своими руками. При отсутствии навыков или опыта в ремонте и обслуживании транспортных средств лучше не влезать под капот. Но если у вас есть минимальные теоретические и практические знания, попробуйте восстановить работоспособность детали самостоятельно.

Во втором случае для начала нужно проверить реле указателей поворотов и «аварийки». Если последняя нормально запускается, значит, реле полностью исправное. Но получить доступ к этому регулятору достаточно сложно, т.к. он может быть спрятан под капотом, под обшивочными материалами или другими деталями салона. К счастью, на тематических форумах и порталах предлагается большое количество подробных схем и инструкций, упрощающих поиск размещения реле на любом автомобиле.

Дальше нужно отсоединить от узла контактные провода, снять «массу» от прерывателя и демонтировать реле. На место изъятой детали нужно установить новую (купить ее можно в любом ближайшем автомагазине).

Независимо от выбранного сценария, необходимо устранить поломку как можно быстрее. В противном случае вы будете вынуждены заплатить штраф в размере 500 руб., если вас остановит сотрудник ГИБДД.

Какой штраф за невключенный поворотник?

Если на дороге находится инспектор, и ему удалось зафиксировать неправильное использование поворотников, то водитель получит административное взыскание, предусмотренное ч.1,ст.12.14 КоАП.

Штраф составляет 500 рублей. Его можно выплатить в меньшем размере (со скидкой в 50%), если оплачивать через сайт Госуслуги не позднее, чем через 20 дней после его назначения.

Инспектор может ограничиться предупреждением, если водитель продемонстрирует согласие и признание своей ошибки и при этом у него не будет документально зафиксированных нарушений ПДД за последние полгода.

Как накажут водителя за неисправность сигналов поворота?

Если, при наблюдении за участниками движения, инспектор заметит автомобиль с неработающими(неисправными) поворотниками, его владелец получит административное взыскание в размере 500 руб.

При наличии примерного поведения как минимум в последние полгода инспектор может ограничиться предупреждением.

Частые неисправности поворотников и аварийки, и как их устранить

Если поворотные огни перестали работать, нужно провести диагностику и попытаться устранить выявленные неисправности. Когда сделать это своими руками не получается, стоит обратиться в автосервис.

Переключатель поворотов

Чтобы выявить такую поломку, проверяют работоспособность контактов при нахождении переключателя в разных положениях. Осматривают пластиковые или металлические элементы. При этом возможны оплавление или появление нагара. Тогда реле щелкает, однако ни правый, ни левый поворотный механизм не работают.

Для устранения поломки переключатель снимают, разбирают. После очистки контактов деталь собирают в обратной последовательности. Сделанное заранее фото облегчит работу.

Реле поворотов

Неисправный элемент требует незамедлительного ремонта. Деталь стоит недорого, поэтому про запас покупают 2 шт. Реле расположено в установочном блоке предохранителей в моторном отсеке или внутри салона. Определить местоположение искомой детали помогает инструкция по эксплуатации. В монтажном блоке имеется изображение, описывающее назначение переключателей и реле.

Неисправность проводки ламелей ламп

Поиск места обрыва проводки затрудняется тем, что поворотники соединяются с задними габаритными огнями. Кабели пролегают через весь салон, лампы устанавливаются на двери багажного отсека.

• под порогами в области переднего пассажирского и водительского сидений;
• в переходнике, подводящем проводку к крышке багажника;
• в разъемах фар.

Если неисправен левый или правый поворотник, следует проверить контакты лампочек мультиметром. Если напряжение присутствует, поджимают ламели гнезда, куда вводится цоколь. Современные производители снабжают автомобили светодиодными элементами.

Выключатель аварийной сигнализации

При поломке этой детали лампы начинают одновременно с обеих сторон. В некоторых машинах реле поворотных механизмов располагается в выключателе аварийной сигнализации. Новая кнопка стоит недорого, поэтому ее рекомендуют не ремонтировать, а заменять.

Неисправность или программный сбой блока управления кузовом

В некоторых моделях, таких как Лада Приора, функции переключения рассматриваемых указателей переданы управляющему кузовному блоку. Преимуществом считается возможность централизованного контроля, недостатком – усложнение ремонта авто. Для устранения поломки требуется разборка блока. Такой ремонт выполняют только в автосервисе.

Перегорание предохранителей

Плавкие детали, отвечающие за работу поворотных или аварийных огней, перегорают редко. Если подобное все же случилось, проверяют целостность проводки, состояние контактов ламп, при необходимости заменяют предохранитель.

• https://remontvazov.com/ne-rabotayut-povorotniki-i-avariyka-vaz-2114
• https://vaz-2114.info/ne-rabotaet-avarijka-na-vaz-2114-a-povorotniki-rabotayut/
• https://vaz-2114-lada.ru/2012/08/ne-rabotayut-povorotniki/
• https://helping-auto.ru/vaz/2115/ne-rabotaet-avarijjka-na-vaz-2115/
• https://autochainik.ru/ne-rabotayut-povorotniki.html

</ol>
