Когда выходит из строя насос ГУР?

Часто причиной поломки гидроусилителя руля становится поломка насоса. После демонтажа ГУР производится проверка его состояния и принимается решение, необходим ли будет ремонт или потребуется замена насоса гидроусилителя руля. Насос нужно будет демонтировать и тщательно осмотреть все комплектующие механизма. При обнаружении коррозии, эти участки следует хорошо промыть специальной жидкостью. Допускается протирание этих участков ветошью, смоченной в ацетоне. Насосы ГУР, применяемые в настоящее время, отличаются длительным рабочим ресурсом, экономичностью, бесшумностью и надежностью. Замена насоса гидроусилителя руля осуществляется нашими специалистами только взамен на изделия оригинального производства от известных производителей. Данные механизмы имеют высокое качество, сертифицированы на территории РФ. При соблюдении надлежащих условий эксплуатации эти изделия способны прослужить не один год. Некоторые из разновидностей данных изделий не поддаются разбору. Поэтому в случае их поломки речь об их разборе не идет, необходима будет сразу замена насоса гидроусилителя руля. Обратившись в наш автотехцентр, специалисты компании скажут вам, сколько стоит замена насоса ГУР. Стоимость наших услуг является доступной для всех.

Насос относится к тем изделиям, которые редко выходят из строя, но в некоторых случаях внешние причины могут стать причиной поломки. К ним относятся:

Качество используемого масла

Время и периодичность его замены зависит от интенсивности эксплуатации транспортного средства. Если пробег машины не более, чем 7 – 9 тыс. км в год, замену нужно производить один раз в два года. Если в бачке имеется фильтрующий элемент, каждый раз его следует менять. Марку масла нужно использовать только ту, которая предлагается производителем автомобиля. Не рекомендуется применять гидравлическое масло, имеющее слишком низкую стоимость. При невыполнении этого требования может потребоваться быстрая замена насоса гидроусилителя руля. При возникновении непредвиденных обстоятельств (при утечке масла) для того, чтобы можно было добраться до автотехсервиса, можно долить в бачок моторное масло. В течение продолжительного времени использовать смесь масел не рекомендуется, так как это приведет к выходу из строя системы ГУР и потребуется замена насоса гидроусилителя руля. Перед этим понадобится промывка всей системы ГУР.

Неисправность приводного ремня гидроусилителя

Поломки механизмов системы могут происходить по причине проскальзывания приводного ремня гидроусилителя. О возникновении неисправности такого рода может свидетельствовать свистящий звук, исходящий из-под капота. Износ ремня также может стать причиной неисправности. Но, если насос неисправен, не рекомендуется увеличивать натяжение ремня, в этом случае на СТО выполняется замена насоса гидроусилителя руля. Если ГУР оснащен ремнем, который является общим для ГУР и, к примеру, для водопомпы или генератора, тогда благодаря специальному устройству, произойдет автоматическое натяжение ремня. При возникновении любого рода нарушений в работе системы следует обратиться в автотехсервис, где замена насоса гидроусилителя руля будет быстро произведена мастерами.

Дефекты подшипников, вала или прочих комплектующих

Диагностика системы ГУР в нашем автотехцентре покажет, какие детали нужно отремонтировать или заменить их, а также, сколько стоит замена насоса ГУР. В некоторых случаях ремонт отдельных частей насоса может оказаться по стоимости достаточно дорогостоящим, и замена насоса гидроусилителя руля будет выгоднее.

Протечки и попадание воздуха в систему ГУР, перегиб масляных магистралей

Возникновение подобных нарушений требует немедленной диагностики в специализированном автотехцентре. После ее проведения может потребоваться замена насоса гидроусилителя руля. Если при повороте руля до упора возникает посторонний шум, это может быть следствием задира торцов у элементов статора. В этом случае потребуется замена насоса гидроусилителя руля. Иногда все ограничивается только лишь пробуксовкой ремня, тогда замена насоса гидроусилителя руля не потребуется.

Прокачка системы гидроусилителя руля

Замена насоса гидроусилителя, это еще не полный процесс, требуется еще сделать систему без воздуха, плюс к этому по любом нужно будет доливать жидкость в бачек. Лучше всего менять жидкость на теплый двигатель, но так как мы меняли насос гидроусилителя, понятное дело, что все было остывшим.

Прогреть бачек и все возможные каналы, по которым будет сливаться жидкость можно с помощью технического фена. Но не стоит усердствовать сильно, чтоб не перегреть и не попалить трубки. Заранее приготовленную трансмиссионную жидкость тоже лучше прогреть, так как будет лучше заливаться. Каждый использует ту, которая рекомендована производителем автомобиля, большинство производителей рекомендуют Dextron II. Не забываем о минусовой температуре, при морозе главное, чтоб не перемерзла, поэтому при выборе жидкости обратите на маркировку на этикетке.

После того как отсоединили шланг обратки от бачка гидроусилителя, опустите его в пустую бутылку. Само отверстие в бачке, где была обратка, стоит временно чем-то закрыть. Процесс проходит следующим образом: наливаем трансмиссионную жидкость в бачек гидроусилителя, прокручиваем стартер, тот в свою очередь крутит насос гидроусилителя и он прокачивает помаленьку жижу в трубку обратки, та в свою очередь в пустую бутылку.

По цвету можно будет понять, когда жидкость прокачалась в гидроусилителе, тогда и стоит остановить прокачку. Далее обратно соедините шланг обратки с бачком и снова пару раз прокрутите стартером и параллельно двигайте рулем, где-то на 25 % от его оборота, влево и вправо. Это для того, чтоб почувствовать руль. Не в коем случае не заводите двигатель, так как жидкость в гидроусилителе под давлением вылетит.

На этом прокачка и замена насоса гидроусилителя заканчивается, собираем все в обратном процессе, подключаем бензонасос. Смотрим, чтоб в бачке трансмиссионной жидкости было до уровня максимум. Садимся в автомобиль и проезжаем пару кругов. Заодно и прокачаете на рабочем двигателе.

Во время езды постарайтесь по максимуму вывернуть руль в состоянии движения машины, именно так вы почувствуете, есть ли еще какие-то недостатки или хруст. Не должно быть никаких провалов при обороте или шума. Еще лучше поставить на улице человека и что бы он параллельно посмотрел и послушал, как во время работы ведут себя передние колеса и не подает ли посторонних звуков новый насос гидроусилителя.

Видео о принципе работы гидроусилителя руля:

Диагностика ГУР своими руками

Тестирование гидроусилителя руля необходимо начать с контроля качества и уровня масла в расширительном баке. Пригодной к дальнейшей эксплуатации считается жидкость, если она не имеет запаха отработки и тёмных оттенков. Качественное масло должно быть прозрачным, а появление сероватого или землистого цвета свидетельствует о необходимости его замены. Многие водители считают, что жидкость в систему гидроусилителя руля заливается один раз, и нет смысла её менять. Однако это большое заблуждение, которое в итоге может стать причиной выхода из строя ГУР.

Для проверки работоспособности гидроусилителя запустите двигатель и оцените наличие шумов в районе насоса ГУР. Исправный узел не должен издавать никаких шумов, если к рулю не приложены усилия.

• Поверните руль поочерёдно в обе стороны до упора. Если в этом случае возникает характерный вой или жужжащий звук в районе насоса. При этом он усиливается по мере увеличения угла поворота колёс, следовательно, вышел из строя либо сам насос, или подшипник вала. При выходе из строя подшипника может произойти нарушение герметичности системы, о чём будет свидетельствовать появление пены в бачке. Масло может пениться, а также выливаться через верхний край. Как правило, в этом случае жидкость будет иметь землистый оттенок.

• Поочерёдно поверните руль до упора влево и вправо. Если в этом случае на режиме ХХ усилия большие, но с увеличением оборотов они уменьшаются, следовательно, причина неисправности в износе рабочего узла насоса. Когда на руле появляются дополнительные усилия, это может также быть износ шаровых опор, дефекты поворотных (опорных) подшипников передних стоек. Широкая резина в первые несколько дней после монтажа может создавать определённую нагрузку на руль. Однако главный признак износа рабочего узла насоса – это изменение усилий на руле при увеличении оборотов.

• Если в процессе вращения руля возникает небольшая вибрация (биение), и её интенсивность возрастает с поворотом руля на большой угол, вероятнее всего, проскальзывает приводной ремень насоса. Это может быть следствием слабой натяжки (износа) ремня или дефектов подшипника. Иногда также может появляться визг (писк).

• Если масло в бачке качественное, его уровень в допустимых пределах и нет посторонних шумов в районе насоса, однако, при этом руль стал тугим, скорее всего, причина в заклинивании (залипании) перепускного клапана.

• Когда в процессе вращения руля в разные стороны ощущается разница в усилиях, значит, нужно проверить узел переключения давления. Вероятнее всего, механизм износился. Дефекты механизма переключения могут также создавать скачкообразные усилия на руле (тяжело-скачок-легко).

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

• гаечный ключ на 12 и комплект головок;
• съемное приспособление для демонтажа стопорных колец;
• ремкомплект для насоса ГУР;
• при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
• два уплотнительных элемента;
• сальник;
• подшипниковое устройство, его диаметр должен составить 3,5 см;
• технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
• емкость для сбора смазочной жидкости;
• верстак или чистый стол, на котором будет производиться разбор насосного устройства;
• мелкозернистая наждачная бумага, а также чистая ветошь без ворса.

Демонтаж насоса

Процедура снятия насосного устройства производится так:

1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
Используя съемник, производится удаление стопорного кольца подшипникового устройства.
Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку

Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается

При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.

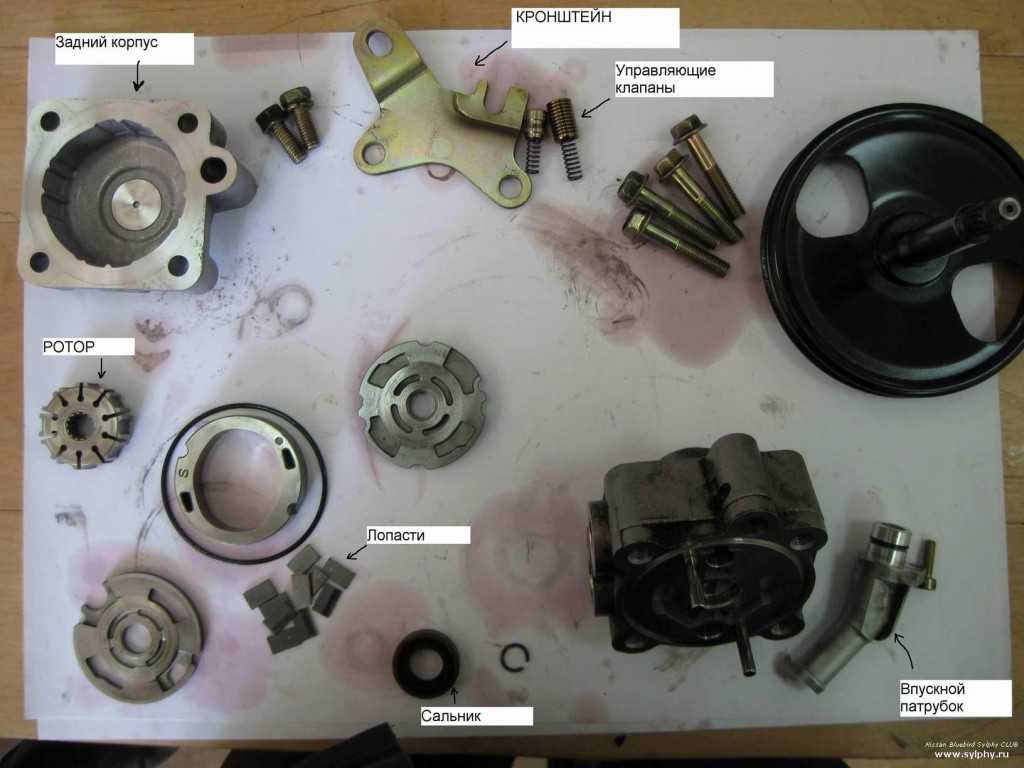

Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.

Как заменить насос гидроусилителя руля

Расскажем об основных составных гидроусилителя руля, как правильно заменить насос и прокачать систему.

Кому приходилось ездить на отечественном автомобиле без гидроусилителя и затем пересесть на иномарку, сразу скажет, что разница существенная и ощущения совсем другие при вождении. Не нужно напрягать руки, думать о траектории разворота, так же гидроусилитель помогает сохранить маневренность, управление автомобилем и смягчает удары.

Намного приятней, когда такой гидроусилитель установлен на автомобиль, но рано или поздно приходит момент, когда он выходит из строя. Характерными поломками гидроусилителя считается проявление шума во время поворота руля, уменьшение жидкости, поворот руля с рывками или же тугое вращение руля, проявление разного рода стука при езде по неровной дороге, или же хуже всего это снижение управляемости автомобиля.

Прокачка системы гидроусилителя руля

Замена насоса гидроусилителя, это еще не полный процесс, требуется еще сделать систему без воздуха, плюс к этому по любом нужно будет доливать жидкость в бачек. Лучше всего менять жидкость на теплый двигатель, но так как мы меняли насос гидроусилителя, понятное дело, что все было остывшим.

Прогреть бачек и все возможные каналы, по которым будет сливаться жидкость можно с помощью технического фена. Но не стоит усердствовать сильно, чтоб не перегреть и не попалить трубки. Заранее приготовленную трансмиссионную жидкость тоже лучше прогреть, так как будет лучше заливаться. Каждый использует ту, которая рекомендована производителем автомобиля, большинство производителей рекомендуют Dextron II. Не забываем о минусовой температуре, при морозе главное, чтоб не перемерзла, поэтому при выборе жидкости обратите на маркировку на этикетке.

После того как отсоединили шланг обратки от бачка гидроусилителя, опустите его в пустую бутылку. Само отверстие в бачке, где была обратка, стоит временно чем-то закрыть. Процесс проходит следующим образом: наливаем трансмиссионную жидкость в бачек гидроусилителя, прокручиваем стартер, тот в свою очередь крутит насос гидроусилителя и он прокачивает помаленьку жижу в трубку обратки, та в свою очередь в пустую бутылку.

По цвету можно будет понять, когда жидкость прокачалась в гидроусилителе, тогда и стоит остановить прокачку. Далее обратно соедините шланг обратки с бачком и снова пару раз прокрутите стартером и параллельно двигайте рулем, где-то на 25 % от его оборота, влево и вправо. Это для того, чтоб почувствовать руль. Не в коем случае не заводите двигатель, так как жидкость в гидроусилителе под давлением вылетит.

На этом прокачка и замена насоса гидроусилителя заканчивается, собираем все в обратном процессе, подключаем бензонасос. Смотрим, чтоб в бачке трансмиссионной жидкости было до уровня максимум. Садимся в автомобиль и проезжаем пару кругов. Заодно и прокачаете на рабочем двигателе.

Во время езды постарайтесь по максимуму вывернуть руль в состоянии движения машины, именно так вы почувствуете, есть ли еще какие-то недостатки или хруст. Не должно быть никаких провалов при обороте или шума. Еще лучше поставить на улице человека и что бы он параллельно посмотрел и послушал, как во время работы ведут себя передние колеса и не подает ли посторонних звуков новый насос гидроусилителя.

Ремонтные работы

Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

• ключи и головки;
• съемник для стопорных колец;
• большой шприц и емкость для откачивания жидкости из бачка;
• мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Демонтаж и осмотр насоса и поиск проблем

Сначала нужно демонтировать насос ГУР. Затем провести разборку и осмотреть каждую составляющую агрегата на предмет повреждений, после чего устранить их. Если неисправность нельзя будет исправить, то из следующего пункта вы узнаете как заменить насос, демонтировав его и установив новый.

Как демонтировать насос?

Отсоединение насоса ГУР и его разборка – процесс кропотливый, поэтому первое, что нужно сделать, это отвести на этот процесс побольше времени и запастись нервами.

Список действий при проведении непосредственного демонтажа:

1. Сливаем всю жидкость, вооружившись шприцем и емкостью.
2. Отсоединяем шланг, идущий от бачка к насосу.
3. Откручиваем полностью стопорную гайку натяжителя и снимаем ремень.
4. Отсоединяем шланг высокого давления.
5. Снимаем насос и очищаем его от грязи водой и тряпкой.
6. Кладем на заранее подготовленное чистое место.

На этом процесс извлечения насоса из системы ГУР завершен и можно переходить к стадии его разборки и осмотра.

Как разобрать насос?

1. Демонтировать стопорное кольцо подшипника съемником.
2. Отвинтить крепящие болты с задней крышки.
3. Снять ее, поддев маленькой отверткой, но так, чтобы лопатки ротора не выпали. Чтобы полностью контролировать процесс необходимо запоминать очередность разборки. Это можно делать при помощи камеры или определить для каждой запчасти отдельное место с пометкой в какой очередности снимались детали.
4. Отдельно снять лопасти.
5. Вытащить пластину и находящиеся под ней детали.
6. Аккуратно выбить вал.
7. Выдавить подшипник.

Осмотр всех деталей, поиск и устранение проблем

Это третья стадия, на которой нужно определить, где и что случилось с насосом. Для этого следует:

• очистить все детали тряпкой и внимательно осмотреть каждую;
• устранить все дефекты и шероховатости;
• сменить ремкомплект, если старый пришел в негодность;
• то же самое проделать с подшипником, если дело в нем.

Если замечены заусеницы и шероховатости, которые появляются в результате износа, устраняем их наждачной бумагой. Полировка позволяет убрать зазоры между деталями и восстановить герметичность. Она также применяется в качестве профилактической меры для поддержания чистоты и рабочего состояния насоса.

Отдельное внимание стоит уделить ротору и отполировать его как следует, если есть заусеницы. Сделать это проблематично, так как нужна хорошая сноровка

Здесь, помимо наждачной бумаги, поможет маленькая отвертка, обернув вокруг которой лист наждачки, вы сможете забраться в “самые труднодоступные места”.

Подытоживая все сказанное, после разборки ремонт проводиться несколькими способами в зависимости от поломки. Это: замена подшипника; замена ремкомплекта; удаление заусенцев, шероховатостей и неровностей; полная очистка насоса от элементов износа и отработки.

Сборка и монтаж насоса в автомобиль производится в обратном порядке. Когда процесс установки завершен используйте информацию из последнего пункта, и вам еще очень долго не придется повторять процедуру, которой посвящена эта статья.

Не забывайте, что ремонт насоса гидроусилителя руля своими руками может привести к дополнительной поломке

Поэтому проводя данную процедуру нужно делать все с максимальной осторожностью, чтобы не усугубить и не сломать насос окончательно

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться. Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки. В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

• нужен ключ на «12», а также головки на «14» и «24»;
• потребуется съемник для стопорных колец;
• заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
• обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
• для откачивания масла из бачка нужен большой шприц и емкость;
• очистить верстак и покрыть его чистым картоном для разборки насоса;
• подготовить мелкую наждачную бумагу и ветошь для протирки.

Как снять насос гидроусилителя руля

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

1. Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
2. Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

1. Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

1. Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
2. Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
3. Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
4. С помощью съемника убрать стопорное кольцо подшипника.
5. Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки. Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

Снять пластину и все детали находящиеся под ней.
Выбить вал, осторожно постукивая при этом отверткой.

1. Выпрессовать подшипник с вала насоса.

1. Поменять негодный подшипник на заранее подготовленный.

1. Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

Сборка

Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:
