Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Находим обрыв или замыкание

Поиски «коротыша» рекомендуется начинать с проверки всех предохранителей и реле. Если проблема присутствует, то один из этих элементов должен сгореть.

В случае обнаружения такого «слабого звена» следует выяснить его предназначение и принадлежность к конкретному узлу. Именно на нем и нужно сконцентрировать максимум внимания, визуально изучив все провода, которые идут оттуда к блоку предохранителей.

Если такой способ не дает нужного результата, то лучше обратиться к помощи мультиметра. Этот прибор дает возможность измерить сопротивление. Для проверки нужно перевести его в соответствующий режим.

Делать это нужно, придерживаясь такого алгоритма:

1. Вначале нужно отключить плюсовой провод проверяемого узла от блока предохранителей.
2. Подключить красный щуп тестера к этому кабелю, а черный – на массу.
3. Посмотреть на показания. Отсутствие короткого замыкания будет подтверждать единица. В противном случае показания будут стремиться к нулю.

Точно так же можно проверить автомобиль на утечку электрического тока, определив наличие или отсутствие контакта. Для этого тестер требуется подключить к двум контактам, которые можно заподозрить в обрыве. Результаты измерений интерпретируются подобным образом.

После нахождения проблемного участка проводки, нужно его восстановить. Главное – не скручивать оборванные провода руками. Лучше использовать паяльник и специальную термическую усадку. Компоненты проводки перед ремонтом следует зачистить. Перед подключением аккумуляторной батареи и нового предохранителя нужно обязательно лишний раз проверить отремонтированную проводку с помощью тестера.

Причины возникновения

Физически описать короткое замыкание можно следующим образом: в исправной проводке нагрузка ограничивает величину тока, протекающего между проводами с разными потенциалами, когда повреждается изоляционный материал, ток минует нагрузку и протекает непосредственно между проводниками. Такой контакт называют коротким. Замыкание проводки случается по следующим причинам:

если электропроводка в помещении старая, вероятнее всего, что замыкание произошло из-за изношенности изоляционного материала. Со временем в защитной оболочке кабелей появляются микротрещины, которые становятся причиной утечки тока. В свою очередь это вызывает КЗ.
частые перегрузки электросети со временем расплавляют изоляцию провода. Случается из-за неверного расчета сечения проводки.
если монтаж электропроводки, особенно места соединения двух кабелей, выполнен с нарушениями. В соответствии с правилами устройства электроустановок соединение проводников возможно 3 способами: сварка, пайка, винтовые или болтовые сжимы.
механическое повреждение проводки нередко становится причиной замыкания

Случается при неосторожном сверлении стен, также характерно для частных домов, в которых завелись грызуны.
замыкание проводки может случиться при выходе из строя электроприбора, подключенного к сети.
попадание влаги на открытые участки проводки может вызвать короткое замыкание.

После ознакомления с возможными причинами остается узнать, как найти короткое замыкание в проводке и оперативно устранить проблему.

Причины замыкания

1. Небрежное обращение пользователей с электрикой в доме: повреждение изоляции, закоротка контактов посторонними предметами и заливание проводов.
2. Проводка не рассчитана на существующую токовую нагрузку по причине неправильного расчета сечения проводов или подключения энергоемкого электрооборудования.
3. Контактные соединения жил выполнены скруткой, неправильно выполнена скрытая проводка, шлейф проводов на стене закреплен с нарушением норм электромонтажа.
4. Превышен срок службы проводов, старая проводка обветшала, изоляция потеряла свои физико-химические свойства и осыпалась.

( 2 оценки, среднее 5 из 5 )

Как найти короткое замыкание в автомобиле

Автор КакПросто!

Хорошее знание автомобильной техники избавит вас от множества проблем и трудностей, связанных с ремонтом и эксплуатацией вашего авто. Ведь если вы самостоятельно сможете решить такую проблему, как короткое замыкание в автомобиле, не нужно будет обращаться за помощью в автомастерскую. Что позволит вам сэкономить немало времени и финансовых средств.

Инструкция

Короткое замыкание возникает при снижении внешнего сопротивления цепи до пренебрежимо малой величины. Чтобы его измерить, найдите электродвижущую силу источника тока и его внутреннее сопротивление, после чего произведите расчет тока короткого замыкания.

Инструкция

Возьмите источник тока и измерьте его электродвижущую силу (ЭДС)

Для этого тестер, настроенный для измерения напряжения, присоедините к клеммам источника, соблюдая осторожность. На экране тестера появится значение ЭДС источника, измеренная в вольтах

Иногда ЭДС источника тока известна заранее, например, если таковым является двенадцативольтовый аккумулятор, это и есть его ЭДС, а вот внутреннее сопротивление источника тока чаще всего неизвестно.

Рассчитайте внутреннее сопротивление источника тока. Для этого, присоедините к нему потребитель, предварительно узнав его сопротивление. Используйте резистор, с известной величиной сопротивления, которая определяется по соответствующему коду, или измерьте его с помощью тестера, перенастроив его для измерения сопротивления. Подключите его к источнику тока, и измерьте на нем напряжение с помощью тестера, присоединив его к резистору параллельно. Напряжение на резисторе должно быть меньше ЭДС источника. Рассчитайте внутреннее сопротивление источника тока. Для этого от ЭДС отнимите напряжение на резисторе, и поделите разность на значение того же напряжения на резисторе. Результат умножьте на сопротивление резистора .r=(ЭДС-U)•R/U. Результат получите в Омах.

Рассчитайте ток короткого замыкания. Для этого значение ЭДС источника тока поделите на его внутреннее сопротивление Iкз=ЭДС/r. Результат получите в амперах. С помощью этого значения можно проверять короткое замыкание для данного конкретного источника тока. Если к нему присоединена любая цепь, то при достижении значения тока в ней рассчитанной величины произойдет короткое замыкание и источник тока или элемент цепи выйдет из строя (перегорит). Чтобы этого не произошло, установите в цепи предохранитель, который прерывает ее при достижении значения силы тока, равного току короткого замыкания. Это могут быть плавкие или тепловые предохранители.

Видео по теме

Что случаются «короткие замыкания», что они опасны и, как правило, из-за них отключается электричество, знают даже школьники. Но что это за процесс, и почему он ведет к таким последствиям, не всегда могут объяснить даже люди с высшим образованием.

Любой потребитель электрического тока, питающийся от розетки, будь то чайник, утюг или телевизор, представляет собой некий источник сопротивления, одновременно преобразующий электрическую энергию цепи, которую он замыкает при включении штепселя в розетку, в тепловую или механическую. Если по какой-либо причине цепь замкнется без участия вышеперечисленных приборов, возникнет условие для действия так называемого закона Джоуля-Ленца, согласно которому на участке цепи, на котором произошло замыкание, мгновенно возникнет выброс тепловой энергии огромной величины, значительно превышающий силу тока, протекающего по поврежденному участку. Именно эта тепловая энергия и приводит к механическим и термическим разрушениям обсуждаемого участка.

Помимо всего прочего, серьезными основаниями для возникновения короткого замыкания могут быть повреждения электрической проводки, самого используемого прибора.

Короткое замыкание происходит при контакте неизолированных токоведущих частей электрических устройств. В результате этого они сильно нагреваются, что может стать причиной пожара. Для предотвращения короткого замыкания применяют предохранители, устройства релейной защиты, автоматические выключатели и т.д.

Чтобы избежать короткого замыкания, в электрических сетях используют токоограничивающие аппараты — они способны работать, как дополнительное сопротивление, уменьшающее ток. Кроме того, для защиты от коротких замыканий используют принцип распараллеливания цепей, применяют понижающие трансформаторы с расщепленной обмоткой, автоматические выключатели и предохранители, а также устройства релейной защиты.

Распечатать

Как найти короткое замыкание в автомобиле

Как работает автомобильная электролиния

Электроцепь, состоящая из датчиков и приводов, имеет несколько путей передачи электричества, чье функционирование нередко нарушает короткое замыкание. К датчикам относят переключатели освещения, температурный, кислородный и прочие, а к приводам – двигатель, аккумулятор и иные потребители тока. Эта цепь или любая другая будут корректно функционировать, пока проводка в целости и сохранности. Ущерб ей могут нанести грызуны, коррозия, механические повреждения, износ от времени эксплуатации, а также непрофессиональный монтаж того или иного оборудования.

Некоторые автомобильные элементы настолько плотно опутаны проводами, что обнаружить среди них повреждения, в том числе изоляции, очень проблематично.

Защитным средством всех электроцепей, за исключением тех, от которых зависит генератор и стартер, выступают плавкие предохранители. Цепи питания наиболее «прожорливых» энергопотребителей, каковыми являются фары, обогрев кресел и зеркал, электрические стеклоподъемники, коммутируются посредством реле.

Чтобы найти неполадку, рекомендуется действовать в следующей последовательности:

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Мультиметр и аккумулятор

Бывает, что очевидна некорректная функциональность АКБ. На помощь и здесь приходит мультиметр. Взяв его в руки и настроив на замеры тока, необходимо:

сначала отключаем одну клемму, затем подключаем контакт красного цвета к плюсовому значению. Соответственно, черный идет на минус. Нормальным показателем напряжения считаются показатели от 12,4 до 12,8 V.

Помните! Замеры выполняются не раньше, чем через час после того, как мотор выключен.

еще нужно замерить напряжение под нагрузкой. Имеется ввиду она должна равняться цифре, большей емкости в два раза.

Это означает, что, если емкость составляет допустим семьдесят пять A/час, соответственно нагрузка должна быть сто пятьдесят ампер. Проседание напряжения ниже девяти говорит о неисправности батареи. Также это может свидетельствовать о недозаряде аккумулятора. Когда отключите нагрузку, обычно напряжение приходит в норму в течение семи секунд.

Кстати, диагностику проводки лучше осуществлять, вооружившись схемой электрооборудования своего авто.

Как определить короткое замыкание мультиметром?

Для того чтобы определить неисправность в электрической цепи, в том числе и источник КЗ, вам понадобится специальный прибор — мультиметр. С его помощью необходимо проверить сопротивление цепи, выставив на нём соответствующий режим. Но помните: это не измерение величины тока либо напряжения, поэтому все работы стоит производить при отключённом питании!

Если проверяемый участок цепи не повреждён, то прибор подаёт звуковой сигнал и выводит величину замеренного сопротивления. В противном случае (если значение слишком большое либо высвечивается цифра «1») необходимо:

• отключить питание;
• отсоединить поочерёдно все провода в распределительной коробке;
• выключить всё из розеток и выкрутить лампы;
• прозвонить каждую цепь в отдельности;
• после определения цепи с коротким замыканием, необходимо определить причину. Для этого нужно поочерёдно прозвонить все оставшиеся провода.

Перед каждым измерением необходимо проверить работоспособность мультиметра, закоротив его щупы между собой.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения испытаний силовых кабельных линий, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Людям, которые очень мало что знают об автомеханике, сложно представить, что под обшивкой автомобиля могут скрываться десятки метров проводки. Но даже у не специалиста может возникнуть острая необходимость найти неисправность в электрике машины. Прозвонка проводов может быть сделана с использованием специального диагностического устройства, а также самодельного приспособления.

Обычно необходимость сделать прозвонку отдельного участка проводки в автомобиле возникает тогда, когда есть подозрения на неисправность электрики в ней. Чаще всего такие неполадки связывают с работой аккумулятора повышенной мощности. Также возможны повреждения, которые связаны с стабильностью батарейного зажигания или электрического стартера в машине.

При заведении автомобиля большая часть проблем возникает именно с этим компонентами и оборудованием. Запуск двигателя за последнее столетие являлся одной из основных сложностей у владельцев машин. Особенно это касается владельцев машин отечественного производства.
Много времени уходило на то, чтобы запустить двигатель. Иногда сама поездка занимала больше времени, чем этот процесс. Дополнительные приспособления для облегчения запуска добавляли лишнего веса, и не являлись эффективным решением. А нестабильно работающий электрический стартер мог доставить массу проблем хозяину машины.

На сегодняшний день такие трудности также часто возникают. И для того, чтобы быстрей найти место с неисправностью, используют приборы для проверки работающей электрической системы на основных элементах. В современной автомеханике используется два типа схем электрической проводки – однопроводная и двухпроводная.
Однопроводная применяется по большей части для машин массового производства, а двухпроводная для автомобилей специального назначения и тех, которые используются в качестве военного транспорта. Обе схемы можно проверить при помощи диагностических приборов.

Как проверить проводку

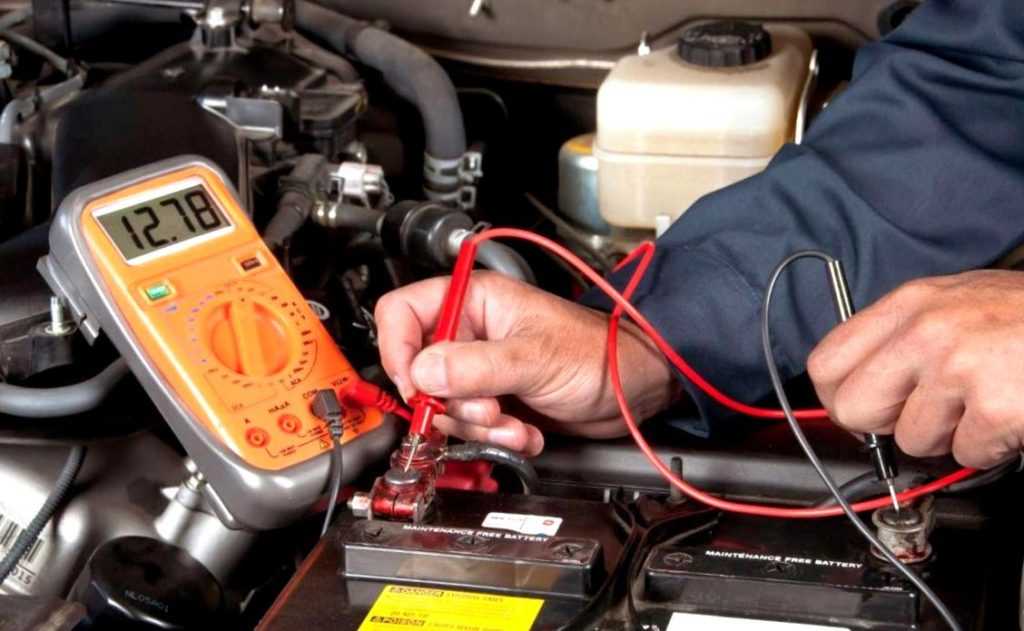

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

• Потребителя – электрооборудования, устройств, предохранителей, блоков.
• Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Читать также: Зажимы для проводки в квартире

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Истории наших читателей

“Гребаный таз. “

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Симптомы короткого замыкания

Главной причиной любого КЗ является именно поврежденная изоляция проводников, их контакт между собой. Кроме того, выйти из строя может и электрический потребитель. Современный автомобиль буквально напичкан электроникой, электрическими приборами различного предназначения.

На протяжении эксплуатации автомобиля со временем деформируются, ломаются контакты, повреждается изоляция. В результате приборы перестают нормально работать

Если какое-то устройство перестает работать, то важно найти причину поломки и устранить ее

Чтобы определить короткое замыкание, вначале нужно открыть капот и внимательно осмотреть все участки проводки, расположенные внутри моторного отсека. Основным признаком короткого замыкания будет повреждения контактов, проводов.

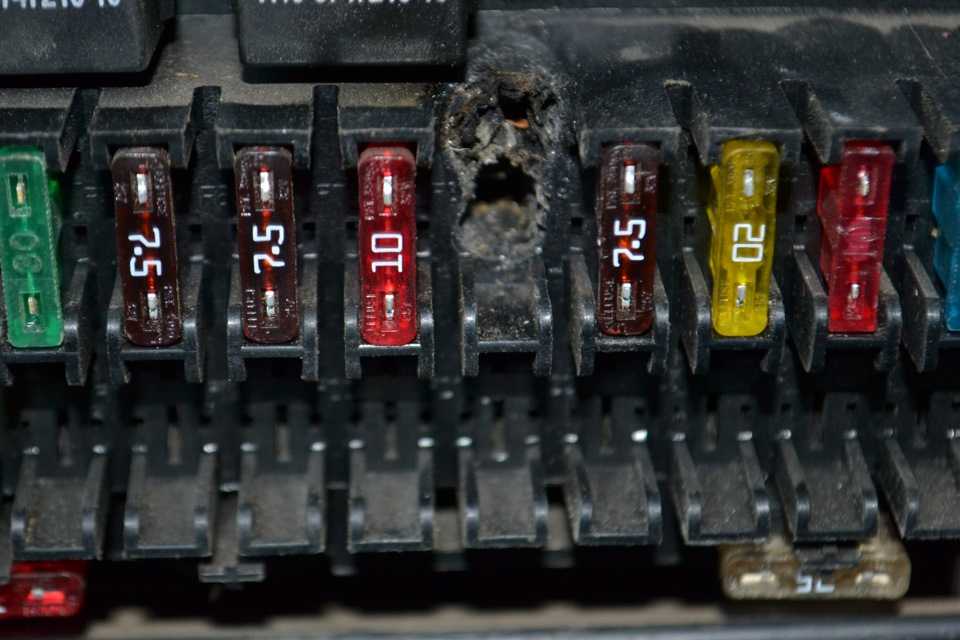

Особое внимание следует уделить предохранителям, поскольку эти элементы являются именно слабым звеном. Они перегорают первыми
