Лучшие профессиональные автомобильные сканеры

Это почти настоящие диагностические центры, позволяющие находить любые неисправности автомобиля. В рейтинге представлены самые известные современные модели: FCAR F7S-G, Bosch KTS 590 и Launch CRP 349.

FCAR F7S-G

Специальный планшет, который профессионально диагностирует на ошибки легковые, грузовые машины и спецтехнику. Поддерживает операционную систему Android 4.3. FCAR F7S-G проводит стандартную проверку, дилерское кодирование и программирование. Работает с большинством современных марок автомобиля.

Данный сканер читает ошибки АБС, выхлопной системы, ЭБУ и рулевого управления. Также контролирует давление колёс автомобиля, систему подвески и многочисленные электронные компоненты.

Другие характеристики:

1. Дисплей — сенсорный, 1280х800 пикселей.
2. Память — 2 Гб RAM, 32 Гб жёсткий диск.
3. Wi-Fi — frequency 2.4G+5.8G dual band WiFi.
4. Диапазон рабочих температур — от -10 до +50°C.
5. Батарея — литий-ионная полимерная.

Плюсы авто сканера:

1. Многочисленные функции в одном приборе — диагностика, техническое обслуживание, программирование.
2. Запись стоп-кадра момента поломки.
3. Поддержка Wi-Fi, Whatsapp, Bluetooth.
4. Работа со многими иномарками, включая и русские авто.
5. Поддержка OBD2, EOBD.
6. Распечатка характеристик в виде графиков, стрелочной индикации и текста.
7. Бесплатное 2-годовое обновление.

Минусы авто сканера:

1. Высокая цена.

Bosch KTS 590

Многофункциональный сканер на OS Esi tronic 2.0. В 2016 году заменил модель KTS 570. Имеет прочный блокшив и тщательно переработанную внутреннюю начинку. Разом диагностирует по CAN и DolP.

Устройство оснащено двухканальными комбинированными измерителями, способными исследовать амплитудные и временные параметры электрического сигнала. Осциллограф работает в диапазоне частот до 5 Мгц. Он позволяет регистрировать и анализировать данные блока управления. Мультиметр даёт возможность проводить различные измерения.

Данные аппарата:

1. Напряжение — 8-28 B DC.
2. Размеры, мм — 130х45х185.
3. Мощность от АКБ и блока питания — 10 Вт.
4. Масса прибора — 0,5 кг.
5. Степень защиты — IP53.
6. Диапазон рабочих температур — 5-40°C.
7. Диапазон влажности — 20-80 процентов.

Функции:

1. Читает и удаляет коды неисправностей.
2. Имеет сервисный режим.
3. Поддерживает протокол Euro 5 Pass-through (J-2534).

Плюсы авто сканера:

1. Поддержка высокоскоростной связи с компьютером через Блютуз и USB 2.0.
2. Возможность одновременной и параллельной проверки нескольких автосистем, функционирующих по разным протоколам.
3. Опция двухканального осциллографа, измеряющего и регистрирующего значения.
4. Ускоренный поиск и осуществление спецпроцедур.
5. Обрезиненный корпус.
6. Качество Bosch.
7. Дополнительный протокол Euro 5 Pass-through.

Минусы авто сканера:

1. Не работает при температуре ниже 5°C.
2. ПО для оборудования надо покупать дополнительно, с подпиской на 1, 2 или 3 года.

Launch CRP 349

Мультибрендовый диагностический сканер китайского производства с 4-ядерным процессором 1,3 ГГц. Данная модель — новинка в линейке Launch CRP. Разработан адаптер специально для специалистов автосервисов. Оснащён IPS-экраном с разрешением 1024х600 пикселей.

Включает набор всех необходимых функций: чтение и сброс кодов, адаптация дроссельной заслонки, сброс сервисных установок, прокачка АБС и многое другое. Интерфейс сканера максимально простой. Он не требует квалифицированных навыков, поэтому подходит для любителей.

Функции диагностического сканера:

1. Распознавание модели авто по вин-коду.
2. Расшифровка ошибок.
3. Обработка потока данных в графическом и цифровом форматах.
4. Идентификация электронного блока управления.
5. Проверка всех систем машины.
6. Стоп-кадр.
7. Обслуживание тормоза, в том числе электронного.
8. Программирование ключей и многое другое.

Плюсы авто сканера:

1. Низкая стоимость.
2. Функция IMMO.
3. Отображение многих действий в режиме реального времени.
4. Поддержка более 50 марок авто.
5. Жидкокристаллический экран.
6. Автоматическое распознавание машин по вин-коду.
7. Отдельное меню быстрого доступа для сервисных опций.

Минусы авто сканера:

1. Китайское качество.

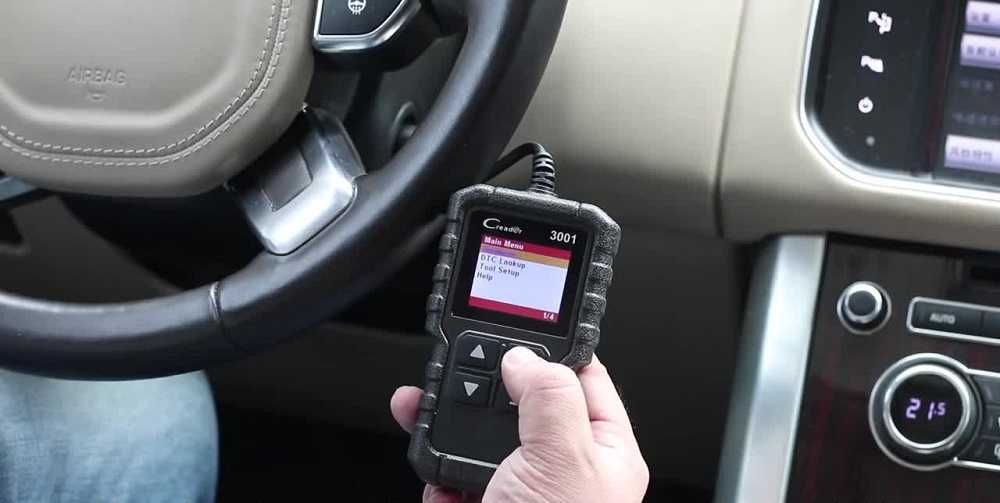

Launch Creader 3001

Не очень дешёвое устройство, стоимость которого может доходить до 3000 рублей. Но при этом славится богатым функционалом. Оно может использоваться, как любителями, так и профессионалами не самого высокого уровня. Автосканер предназначен для диагностики, в том числе и в режиме реального времени, для автомобилей моложе 2004 года выпуска, имеющих OBDII-разъём. Он отвечает требованиям протоколов ISO9141-2 14230-4, 15765-4 и SAEJ1850. Поэтому возможна максимально точная диагностика авто почти всех марок и модификаций, включая отечественные.

Адаптер имеет меню на русском языке с множеством функций. Он определяет практически все известные поломки, которые могут диагностироваться подобным способом. Гаджет оснащается огромным дисплеем, на котором удобно читать информацию. Он может успешно работать при любых температурах и практически в любых условиях. Корпус надёжно защищён от влаги, пыли и грязи. Сканер очень надёжен и функционален. Он почти не имеет недостатков. За свои деньги – идеальный вариант даже для работников многих автосервисов.

🔔K–Line адаптер KKL VAG COM 409.1

Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

Предпочтительнее купить адаптер на чипе FTDI!

Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение – это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

🔔Доработка K–Line адаптера для диагностики АБС и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так – на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка – 7 контакт, АБС – 12 контакт и подушки безопасности – 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Вот схема переделки

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается “видеть” адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Либо скачать прямо сейчас – Driver

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

• OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
• Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Android

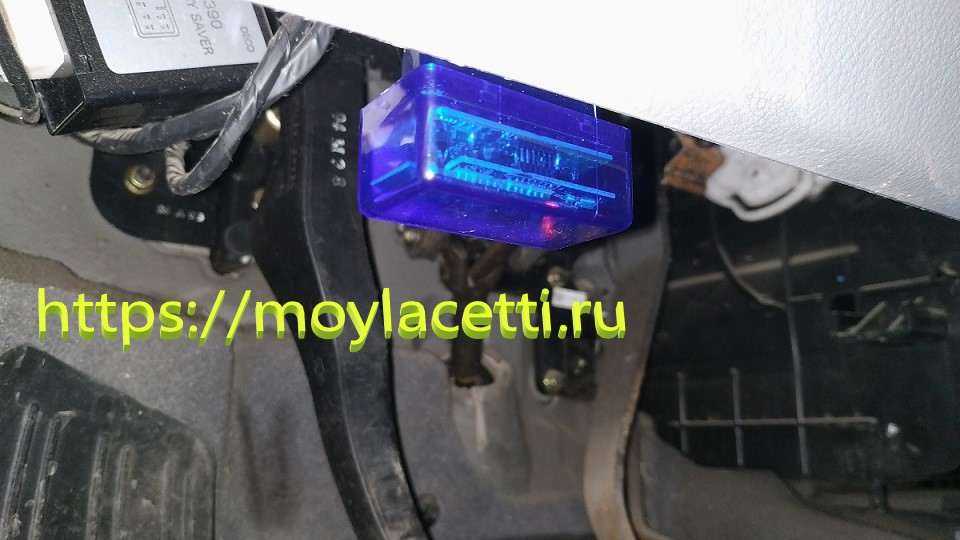

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

• Подключить ELM327 в соответствующий разъем.
• Завести двигатель авто.
• Активировать блютуз на мобильном устройстве.
• Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
• Нажать на «Поиск нового оборудования».
• Дождаться, пока на экране телефона не отобразится список доступных устройств.
• Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
• Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
• Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Это интересно: Как защитить от угона свое авто

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Отображение графиков и приборной панели

В таком режиме экран смартфона может превращаться в дополнительную панель приборов, которая гибко настраивается под потребности водителя. Связь по Bluetooth достаточно быстрая, все изменения отображаются в программе через долю секунды.

Панель может содержать данные об оборотах двигателя, скорости, потреблении топлива, средней скорости, продолжительности поездки и т.п. Если изначально автомобиль не оборудован дисплеем с дополнительными данными или какая-то информация там отсутствует, сканер поможет это исправить.

Из необычных показателей, которые не отображают большинство штатных систем, есть:

• данные о количестве и температуре охлаждающей жидкости;
• температура и работоспособность всех датчиков в автомобиле;
• положение тумблеров, заслонок и электрических переключателей;
• моментальная мощность и крутящий момент;
• расширенные данные о батарее (для гибридных или электро-автомобилей);
• все сервисные коды, системные данные и показатели.

Меняющиеся показатели удобно отслеживать в виде графиков.

Какой сканер OBD выбрать

Проводной гаджет – это пережиток прошлого. Каждый раз тянуть ноутбук в машину для диагностики никто не будет. Работать с таким сканером во время движения проблематично, да и стоит всего на 20-25% дешевле беспроводных моделей.

Устройства с Wi-Fi не рекомендуют многие пользователи подобных штук. Сеть чаще всего создается открытая без шифрования, любой сосед может без проблем подключиться к сканеру. На загрузку и развертывание сети уходит до минуты после запуска сканера, повторное подключение к смартфону или компьютеру часто не происходит в автоматическом режиме.

Лучше всего использовать Bluettoth-модели

Обратите внимание, что модули второй и третьей версии работают только с Android-смартфонами, обладателям iPhone следует искать только версии с Bluetooth 4

Ylsfc Elm327 Bluetooth v1.5 obd2 adapter

Недорогой и очень известный сканер для диагностики авто, который можно купить, например, на AliExpress чуть дешевле, чем за 500 рублей. Он основан на чипе PIC18F25K80 и имеет версию 1.5. Устройство работает по Bluetooth только с гаджетами с операционной системой Android.

Сканер может использоваться для автомобилей разных марок и годов выпуска. Подходит даже для диагностики небольших малотоннажных грузовиков, наподобие ГАЗели. Но чтобы точно узнать совместимость устройства с конкретным авто, нужна проверка по протоколам ISO и SAE. По отзывам потребителей, адаптер может некорректно работать с машинами марки Mercedes.

Устройство позволяет распознать большинство поломок. Оно очень компактное и удобное. Но его недостатком многие считают отсутствие защиты от перепадов напряжения.

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

1. Сброс ошибок бортового компьютера, таких как Check Engine.
2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:

1. частота оборотов двигателя, крутящий момент;
2. нагрузка в двигателе;
3. температура воздуха, масла;
4. давление в топливной системе;
5. состояние датчиков, их значение;
6. затраты воздуха, топлива;
7. положение заслонки дросселя;
8. такт зажигания;
9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Совет:

1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

Приложение Mobile OpenDiag и список параметров на русском языке

1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.

• Сделайте сканирование на ошибки, устраните их.
• Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
• Поддерживается работа и мониторинг показателей в реальном времени.
• Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
• Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

Лучшие автомобильные сканеры среднего ценового сегмента

Любительские автосканеры пользуются большой популярностью, так как недорого стоят и позволяют считывать и расшифровывать основные коды неисправностей. В этой категории представлены модели Carmod U480, ELM327 WiFi и OBD2 V310.

Carmod U480 OBD2 CAN

Диагностический 2-амперный автосканер для поиска неисправностей. Оснащён шкалой и функциональным разъёмом с поддержкой шины CAN. Специально разработан для самостоятельной проверки машины. Быстро выявляет неисправности, скрывающиеся за сигналом Check Engine.

Подключается адаптер просто — достаточно соединить его с диагностическим разъёмом авто и нажать кнопку поиска. Сразу начнётся считывание ошибок, которые выведутся на монитор прибора. Автосканер совмещается с бензиновыми модификациями иномарок, произведённых в США и Европе с начала 1996 года. Также им можно диагностировать дизельные автомобили, производства 2004 года и выше.

Плюсы авто сканера:

1. Питание от диагностического разъёма, прямо в процессе работы.
2. Поддержка шины CAN.

Минусы авто сканера:

1. Нет внятного руководства по использованию — приходится дополнительно скачивать.
2. Подходит не для всех авто.

ELM327 Wi Fi Mini OBD2

Китайский мини автосканер. Новейшая разработка OBD2 в версии 1.5. Диагностика автомобиля проводится с помощью Wi-Fi. Совместим с устройствами на Android/iOS и компьютерами. Поддерживает все известные протоколы и диагностические программы. Обеспечение ПО бесплатное.

Плюсы авто сканера:

1. Маленькие размеры.
2. Высокая скорость работы за счёт Wi-Fi — работает значительно лучше блютузного аналога.
3. Низкая цена, если учитывать столько функциональных возможностей.

Минусы авто сканера:

1. Не подходит для некоторых автомобилей последних годов выпуска.
2. Нет инструкции.
3. Не совместим с однопроводной двунаправленной шиной.
4. Читает не все ошибки, путает некоторые коды.

OBD2 V310

Полупрофессиональный адаптер, считывающий коды неисправностей. Работает в любых условиях. Напряжение — 9-16 вольт, рабочий ток — 80 мА. Размеры сканера — 155х85х25 мм. Оснащён прочным пластиковым корпусом с прорезиненным ободом для комфортного удерживания.

Плюсы авто сканера:

1. Возможность считывать информацию от датчика в режиме реального времени.
2. Поддержка нескольких языков.
3. Показывает специфические коды автомобиля — VIN, CID, CVN.
4. Совместим с большинством иномарок и отечественных авто.
5. Поддержка огромного количества протоколов OBD2.
6. Работает везде при температуре не ниже 30°C.
7. Большой ЖК-дисплей — 61х33 мм.

Минусы авто сканера:

1. Возможны проблемы интеграции с некоторыми машинами.

Помог знакомый, который одолжил компактный OBD-сканер

Уже через несколько минут «умная коробочка» подсказала, что проблема именно с датчиком положения коленчатого вала.

Для проверки сбросили ошибку при помощи сканера, а через несколько дней после очередного срабатывания лампы диагноз подтвердился.

Стоимость запчасти от 400 до 1200 руб. (в зависимости от производителя). Заменить можно самостоятельно, но придется найти эстакаду или подъемник. В первом попавшемся гараже датчик заменили за 300 руб. Заняло это не более пяти минут.

Проблема разрешилась, лампа перестала загораться, а сканер больше не видит описанную ранее ошибку.

Починил поломку за 1000 руб. У официалов только диагностика будет стоить дороже, а гаражные мастера могут ободрать в меру своей наглости.

Решил заказать подобный такой полезный сканер на AliExpress.

Rokodil ScanX Pro

По качеству диагностики наиболее предпочтительным вариантом является мультимарочное устройство Rokodil ScanX Pro. Помимо OBD2, прибором поддерживается CAN, J1850PWM, J1850VPW, ISO9141 и другие протоколы, что позволяет провести комплексную диагностику практически любого автомобиля. По нажатию всего одной кнопки сканер моментально выдаст информацию о состоянии Вашего автомобиля с подробным описанием неисправностей на русском языке.

Из дополнительного функционала можно отметить возможность построения графиков, резервное копирование данных из памяти ЭБУ, стоп-кадр (параметры автомобиля, при которых был записан код неисправности), отображение эксплуатационных характеристик.

Сканер полностью автономный и не требует подключения сторонних гаджетов. Корпус надёжно защищён от попадания влаги, пыли и грязи. Гаджет очень надёжен и практически не имеет существенных недостатков.

Виды адаптеров для диагностики

Вообще. Эти устройства официально не имеют никаких подразделений на виды, но специалисты всё-таки условно делят их на различные категории. Например, по видам подключения адаптера к считывающему устройству:

• Через СОМ-порт.
• Через USB.
• Через «Блютуз».

Некоторые распределяют адаптеры для диагностики на любительские и профессиональные. Но это не совсем верно. Опытный мастер-диагност проведёт качественное обследование и с телефона, через «блютуз»-соединение малофункциональным адаптером с минимальным набором функций. А неопытный, не сможет определиться имея под рукой самый мощный мотор-тестер.

Ещё можно разделить условно все адаптеры для диагностики ЭСУД на три категории:

1. Профессиональные.
2. Полупрофессиональные.
3. Любительские.

Это разделение, наверно будет более точным. Вот к ним и будет краткое описание. Итак.

Профессиональные

Это полнофункциональные мотор-тестеры. Как правило, в комплект входит не просто адаптер, это целый агрегат. Например, российский аппарат МТ-10. Он производится Самарской фирмой «НПП НТС». Это серьёзный диагностический, многофункциональный комплекс. Его особенность, что входящий в его комплект адаптер для диагностики автомобилей с ЭСУД имеет огромный диапазон разрешённых для работы с ним моделей машин. Все Российские автомобили и абсолютное большинство зарубежных.

Сканматик-2

Такие приборы, уровня мотор-тестер требуют для работы хорошо подготовленного специалиста. В функциях такой диагностической аппаратуры заложена возможность создавать и хранить базы данных клиентов с параметрами их автомобилей. Подключаются такие адаптеры в основном через COM и USB порты. В общем, серьёзная, дорогостоящая, но оправдывающая себя аппаратура. При применении на больших станциях технического обслуживания

Полупрофессиональные

Это намного более упрощённый вариант. В комплект, кроме адаптера и диска с программой, входят только несколько шнуров. Для связи с компьютером или ноутбуком, и пару видов разъёмов для автомобилей. Меньше выбор модулей ЭБУ. Уже диапазон диагностируемых параметров. Самым популярным прибором в этом классе является «Сканматик».

Но и эти «урезанные» мотор-тестеры, в руках опытного мастера служат вполне приемлемо. Например, на небольших автосервисах с маленьким штатом и в небольшом помещении они показывают себя отлично. Главное — знания мастера.

Любительские

elm327

Это самый распространённый на данный момент вид адаптеров для диагностики автомобилей. Как правило, они имеют в перечне своих возможностей только считывание кодов ошибок. И несколько цифровых параметров. Подключаются они чаще всего через «Блютуз» Хотя имеются варианты диагностики и через USB. Так удобней, потому что используют их чаще всего сами владельцы автомобилей с выводом данных на смартфон. Как правило, эти устройства ориентированы на какую-нибудь определённую марку. Хотя есть и мультимарочные.

Примером любительского устройства для диагностики может служить адаптер elm327. Небольшое устройство вставляется непосредственно в разъём диагностики и передаёт данные на телефон или смартфон, или в крайнем случае на планшет владельца.

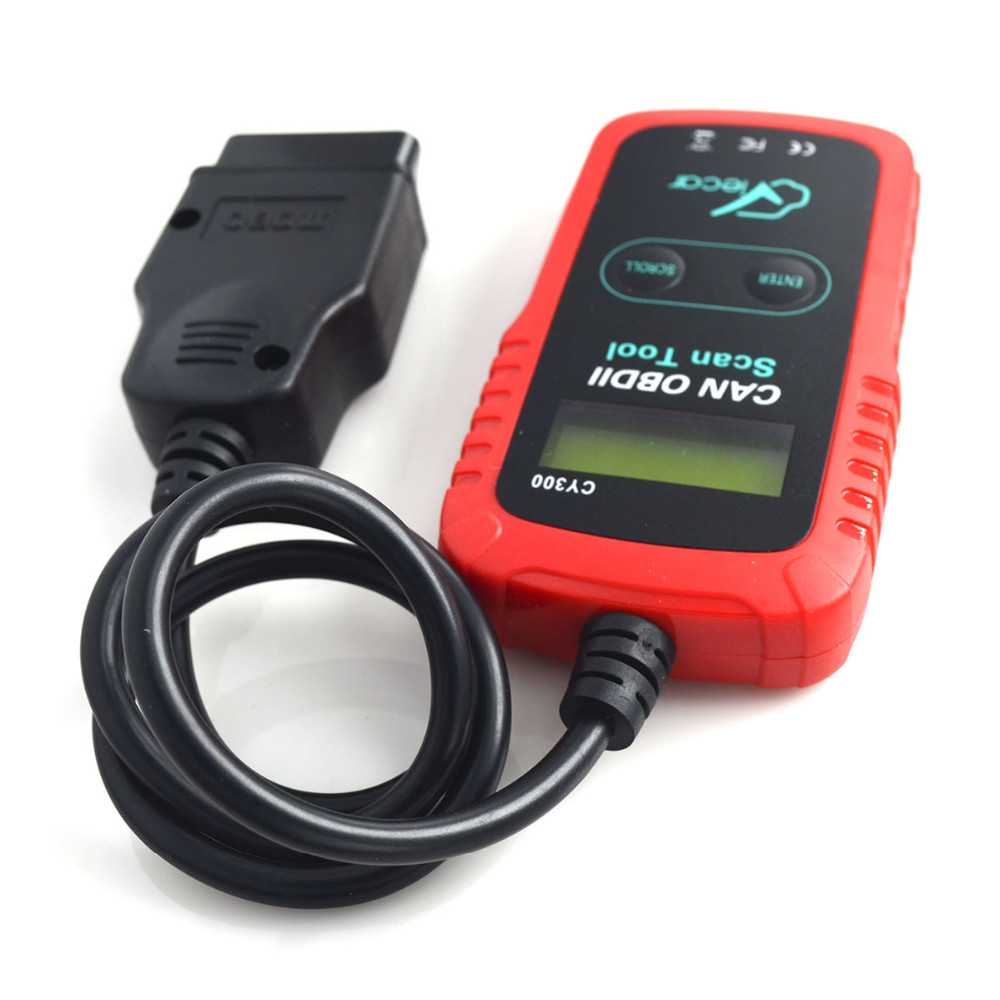

9 место – диагностический сканер OBD II Viecar

Это не самый лучший OBD2 сканер, но его достаточно, чтобы считывать параметры автомобиля. И делает это рассматриваемое устройство гораздо быстрее, нежели более известный ELM327 mini.

Поставляется автосканер в защитном пластиковом корпусе, владелец машины может выбрать цвет устройства: синий, черный, белый.

Плюсы и минусы

Беспроводное подключение
Не требуется наличие компьютера
Быстродействие
ПО доступно для скачивания в Google Play
Взаимодействует со многими известными программами
Поставляется в защитном чехле
Поддерживает OBD II
Компактный размер

Соединяется не со всеми автомобилями
Не всегда правильно считывает ошибки
Ограниченный функционал
В комплекте нет ПО для ПК
Не подходит для работы с iOS
Для официального ПО требуется регистрация
Те же функции, что и у более дешевых аналогов
Высокая цена

Подойдет для быстрой проверки показателей.

Технические характеристики
Операционная система	Android, Windows
Тип подключения	Bluetooth
Поддерживаемые протоколы	ISO 9141-2, ISO 14230-4, ISO 15765-4
Марки авто	Nissan, Kia, Renault, Volkswagen, Ford, BMW, Daewoo и другие
Дисплей	нет
Страна-производитель	Китай

84% автолюбителей рекомендуют этот сканер
Функциональность 3

Удобство 4

Качество работы 4.1

Итого 3.7

Мне нравится2Не нравится

Адаптер своими руками

В интернете распространено просто неприличное количество так называемых универсальных программ диагностики авто. Некоторые из них даже предлагают собрать адаптер самостоятельно. Имеется множество сайтов, популярно объясняющих как это сделать.

Здесь же, будет объяснение почему этим заниматься не стоит.

Ещё раз, бортовые ЭБУ автомобиля — это, по сути, компьютеры. В них установлена своя «операционная система», свои «антивирусы» и системы защиты. Многие производители закладывают в свои системы такие условия, что при попытке «взлома» ЭБУ автомобиль просто перестанет заводиться. «Мозги» встанут на блокировку. Это относится ко многим последним разработкам. Так стоит ли рисковать? Как правило, эти программы обладают очень узким спектром считываемых параметров. Поэтому для мастера автосервиса морочить с ними голову не имеет смысла. Ну а для любителей самостоятельно покопаться в своём авто, рынок предлагает линейку недорогих адаптеров для диагностики авто вроде elm327 или OBD-II Scan Tool. Это намного безопаснее чем экспериментировать с сырыми программами и собранными вручную адаптерами.

В заключение полезное видео по теме адаптер для диагностики авто elm327:

Диагностика ВАЗ Самому?! – Это просто!

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер , такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику , пусть он решает эти сверх сложные, казалось бы, проблемы. Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!? У каждого инжекторного автомобиля без исключения имеется разъем для диагностики , у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см. фото). Чаще всего разъем расположен под рулевой колонкой автомобиля.

Для того чтобы подключить автомобиль к ноутбуку нужен специальный адаптер (см. фото).

Данные адаптер стоит недорого , если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства. В комплекте с адаптером , поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера? Диагностика : • Система управления двигателем Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83), Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2), Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73, Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74, Ителма М75, Ителма М74CAN, Ителма М74CAN MAP • Автомобильная противоугонная система АПС6, АПС6.1 • Модуль электропакета ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, комбинация приборов Гранта/Приора • Электроусилитель руля Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ • Подушки безопасности Autoliv ACU3 (Калина, Приора), Таката (Гранта) • Антиблокировочная система Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN • Отопитель/климат (Приора, Калина, Гранта) • Блок управления стеклоочистителем (Приора) • АКПП Jatco AY-K3

Подключившись к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямда-зонд (датчик кислорода), ДМРВ (Датчик массового расхода воздуха) и т.д. Видеообзор работы k-line VAG адаптера на примере ваз 2110 2005 г.в. сделанный для сайта www.diagnost7.ru (здесь вы можете подобрать адаптер для своего авто):

🔔Адаптер ELM327

ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

Во-вторых, он не “видит” подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

Ещё раз повторю – все адаптеры ELM не работают с программой Chevrolet Explorer!!!

Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!. Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.

Основное преимущество данных адаптеров – универсальность, миниатюрные размеры и беспроводная передача данных.
